ダイヤモンドアンビルセル DAC Tools
幅広い製品群を持つDACToolsのダイヤモンドアンビルセル
DACToolsは、さまざまな温度範囲での高圧実験に適したダイヤモンドアンビルセル（DAC）を幅広く製造しています。一般的な「対称型DAC」やそのコンパクトモデルを提供していますが、特に大きなX線開口（70～80度）を持つ「球面シートDAC」（SS-DAC-70、SS-DAC-80）や、その改良型（iBX-70、iBX-80は、多用途で柔軟性が高い製品です。これらのDACは、大きなX線開口が必要な単結晶回折や全X線散乱の実験（高温・低温環境下）でますます人気が高まっています。さらに、これらのDACは、シングルまたはダブルメンブレンシステム（圧縮・減圧用）と簡単に組み合わせることができ、適切なダイヤモンドやシートを選択することで、70度または80度の対称的なX線・光学開口部を実現します。
| DACTools ダイヤモンドアンビルセル 一覧 | ||
|---|---|---|
|
XRD—X線回折、 XSC—単結晶X線回折、 RDX—ラジアルX線回折、 XTM—X線トモグラフィー、 XSp—X線分光法、 OSp—光学分光法、 Dyn—動的/時間分解実験、 EL—電気測定、 Mag—磁気測定/非磁性DAC、 Ht—高温/抵抗加熱、 Lt—低温/クライオスタット、 LH2—両面レーザー加熱 |
||
| 対称DAC – インペリアルとメートル法 | ||
 |
汎用オールラウンド対称DAC ・サイズ:外径 1.875” / 48mm、高さ ~ 35mm、WD ~ 18mm、開口部 <= 60 度 ・用途: XRD、XSp、OSp、Ht 、Lt 、LH2 ・変更点:短い WD < 12 mm、ワイヤ管理用の分割シリンダー |
 |
| ミニ対称DAC – 40 mm | ||
 |
コンパクトな汎用万能DAC サイズ:外径 40 mm、高さ 約 31 mm、幅 約 12 mm、開口部 <= 60 度 用途: XRD、XSp、OSp、Ht、Lt 、LH2 変更点: DAC の短縮、WD の短縮 (< 10 mm)、ワイヤー管理用の分割シリンダー |
|
| ミニBX80 DAC | ||
 |
コンパクトな大口径汎用万能DAC サイズ:外径 39 mm、高さ 約 27-31 mm、シリンダー側の WD < 10 mm、対称開口部 <= 80 度 用途: XRD、XSC、XSp、OSp、Ht、Lt 、LH2 変更点: DAC の短縮、角度最大 115º |
|
| メトリック 球面シート DAC – mSSDAC-80 ** | ||
 |
単結晶回折用DAC、ダイヤモンド傾斜調整、最大80°対称X線開口、短縮された作動距離 サイズ: 外径 50 mm、高さ 約 24 mm、幅 約 12 mm、開口部 <= 80 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点: 硬化ステンレス鋼 / Vascomax およびベリリウム銅バージョン |
|
| 球面シートDAC – SSDAC-80 | ||
 |
単結晶回折用DAC、ダイヤモンド傾斜調整、最大80°対称X線開口、短縮された作動距離 サイズ: 外径 2.0 インチ、高さ 約 24 mm、幅 約 12 mm、開口部 <= 80 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点:短いWD < 12 mm、非弾性X線散乱用の拡張サイド開口部 |
|
| 球面シートDAC – SSDAC-70 | ||
 |
単結晶回折用DAC、ダイヤモンド傾斜調整、最大70°対称X線開口、抵抗加熱に最適 サイズ:外径 2.0 インチ、高さ 約 32 ～ 35 mm、幅 約 16 ～ 18 mm、開口部 <= 70 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点: 抵抗加熱用インコネル 718 バージョン |
|
| Imperial BX タイプ DAC – iBX-70 および iBX-80 | ||
 |
単結晶回折、抵抗加熱、ユニバーサル用DAC サイズ:外径 2.0 インチ、高さ 約 27/33 mm、幅 約 12/17 mm、開口部 <= 70/80 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点: 抵抗加熱用インコネル 718 バージョン |
|
| メトリック BX型DAC – mBX-60 / 70 / 80 ** | ||
 |
単結晶回折、抵抗加熱、ユニバーサル用DAC サイズ:外径 50.0mm、高さ 約 24～31mm、WD 約 12/17mm、開口部 <= 60/70/80 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点: 抵抗加熱用Vascomaxおよびインコネル718バージョン、BeCu極低温非磁性バージョン |
|
| コンパクトな2倍パノラマDAC – TOMO150 | ||
 |
パノラマ / トモグラフィー / 非弾性散乱 DAC サイズ:外径 1.875”/48mm、高さ ~ 35mm、WD ~ 18mm、開口部: 軸方向最大 60º、水平方向 150º、垂直方向 45-50º 用途: XRD、RDX、XTM、Ht、 変更点: 膜に優しいバージョン |
|
| コンパクトな2倍および4倍パノラマDAC | ||
 |
非弾性X線散乱、NRIXS、ラジアルXRD、X線トモグラフィー、および動的/時間分解実験用のDAC サイズ:外径 1.875”/48mm、高さ 約 2”、WD 約 12 mm、開口部: 軸方向 – 最大 60º、半径方向 – 4x DAC で約 63º-64º、2x DAC で 80º-85º。 使用: XRD、RDX、XTM、OSp、Dyn 変更点: 2 倍 と4 倍、角型シリンダー OD と円形シリンダー OD、サンプル用の <12 mm APD 検出器を備えた NRIX バージョン。 |
|
| 2倍パノラマDAC | ||
 |
ラジアルXRD、X線分光法、X線トモグラフィー用DAC サイズ:外径 2.0 インチ、高さ約 3.0 インチ、開口部: 水平約 140 度、垂直最大 68 度。 用途: XRD、RDX、XTM、Ht、 修正： 3つ折りバージョン |
|
| BeCu クライオ短縮対称 DAC – 48 mm | ||
|---|---|---|
 |
汎用オールラウンド極低温DAC、短縮された作動距離10〜12 mm サイズ:外径 48 mm、高さ 約 30 mm、WD 約 10-12 mm、開口部 <= 60ºv 用途: XRD、OSp、El、Mag、Lt 、 変更点: ワイヤー管理用の分割シリンダー、クロムメッキおよび裸ピストン |
|
| BeCu クライオ ミニ対称 DAC – 40 mm | ||
 |
コンパクトで汎用性に優れた極低温DAC サイズ:外径 40mm、高さ 約 26/31mm、幅 約 11/13mm、開口部 <= 60 度 用途: XRD、OSp、El、Mag、Lt 、 変更点: ショートバージョン (~26.5 mm) とロングバージョン (~30.7 mm)、分割シリンダー、クロムメッキピストンとベアピストン |
|
| BeCu-ミニBX80 DAC ** | ||
 |
コンパクトで大口径の汎用型DAC周辺全極低温 サイズ:外径 39 mm、高さ 約 27-31 mm、シリンダー側の WD < 10 mm、対称開口部 <= 80 度 用途: XRD、XSC、XSp、OSp、Ht、Lt 、LH2 変更点: 完全に非磁性、短縮バージョン、角度 80º および 90º、ダイヤモンド / シート構成によって制限されるより大きな角度も可能 |
|
| メトリック 球面シートDAC – mSSDAC-80 ** | ||
 |
単結晶回折用DAC、ダイヤモンド傾斜調整、最大80°対称X線開口、短縮された作動距離 サイズ: 外径 50 mm、高さ 約 24 mm、幅 約 12 mm、開口部 <= 80 度 用途: XRD、XSC、OSp、Ht、Lt 、LH2 変更点: 硬化ステンレス鋼 / Vascomax およびベリリウム銅バージョン |
|
| BeCu クライオブリルアン対称 DAC | ||
 |
ブリルアン分光法および単結晶X線回折用極低温DAC サイズ:外径 50 mm、高さ 約 31 mm、幅 約 15.5 mm、開口部 <= 70 度 使用: XRD、XSC、OSp、El、Mag、Lt 変更点: クロムコーティングされたピストンと裸のピストン |
|
| 光学分光法用BeCuクライオDAC | ||
 |
コールドフィンガークライオスタット（例：Janis ST-500）における光学分光法用極低温DAC サイズ:外径 1.875”/48mm、高さ ~ 35mm、WD ~ 18mm、開口部 <= 60 度 使用: OSp、Mag、El、Lt 変更点:クロムコーティングされたピストンと裸のピストン |
|
| 光学分光法用BeCu小型OD DAC | ||
 |
光学分光法、特に強磁場における極低温DAC サイズ:外径 38 mm (メンブレン缶付き)、メンブレン缶なし 33 mm、高さ ~ 49 mm、WD ~ 12 mm、開口部 <= 60º 使用: OSp、Mag、El、Lt 変更点:クロムコーティングされたピストンと裸のピストン |
|

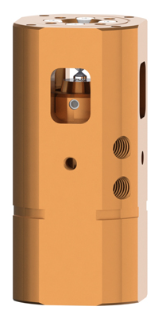

| BeCu クライオ PPMS タイプ DAC – 外径 23.5 mm ** | ||
 |
光学分光法や限定X線回折に適したPPMS型DAC（30º開口） サイズ: 外径 23.5 mm、高さ 約 40 mm。 用途: PPMS、OSp、Lt 変更点:クロムコーティングされたピストンと裸のピストン、通常のハードウェアと完全に非磁性のハードウェア |
|
| BeCu クライオ PPMS タイプ DAC – 外径 28 mm | ||
 |
光分光に適したPPMS型DAC サイズ: 25 mm フラット / 28 mm OD、高さ ~ 50 mm、WD ~ 10 mm 用途: PPMS、OSp、Lt 変更点:クロムコーティングされたピストンと裸のピストン |
|
| IXS 用 BeCu Cryo Tomo-150 DAC | ||
 |
X線非弾性散乱および放射状回折/トモグラフィー用の150度側面開口部を備えた極低温DAC サイズ:メンブレン缶付き外径 55 mm、高さ約 55 mm、幅 約 12 mm、開口部: 軸方向 <=60º、半径方向最大 150º 用途: XRD、XSp、OSp、RDX、Lt、LH 変更点: DACと放射線シールドの開口部をカスタマイズ可能 |
|
| BeCu クライオ mBX-60 DAC | ||
 |
電気および磁気測定に最適化されたユニバーサルmBX DACの極低温バージョン サイズ:外径 50 mm、高さ 約 33 mm、幅 約 17 mm、開口部 <= 60 度 用途: XRD、OSp、El、Mag、Lt 変更: 70度と80度の開口部、短いバージョンと長いバージョンを提供できます。 |
|
