一体型IR検出器 Vigo System

Vigo Sytem社は1987年に設立された非冷却赤外検出器の世界的メーカーです。

Vigo社の製品一覧はこちら
Vigo社の製品カタログはこちら:Vigo総合カタログPDF
弊社はVigo System社の正規代理店です。

高速・高性能な一体型IR検出器

3-12μm, 1GHz以上のHgCdTe高速IR検出モジュール:UHSM-10.6

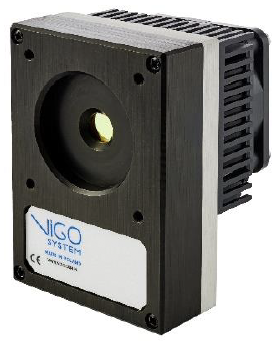

UHSM-10.6は、超高速の「オールインワン」赤外線検出モジュールです。
HgCdTeヘテロ構造をベースにした熱電冷却型の光起電力検出器は、トランスインピーダンス、
AC結合プリアンプ、ファン、熱電冷却コントローラをコンパクトな筐体に内蔵しています。
3°ウェッジドセレン化亜鉛反射防止コーティング(wZnSeAR)ウィンドウが
不要な干渉効果を防止します。
幅広い周波数帯域幅を必要とする様々なLWIRアプリケーションで簡単に使用することができます。

特徴

・1GHzを超える広い周波数帯域幅
・統合されたTECコントローラーとファン
・単一電源
・DCモニター
・効果的な熱放散のために最適化
・光学アクセサリと互換性有り

アプリケーション

・デュアルコム分光法
・ヘテロダイン検出
・パルスレーザー光源の特性評価
・LiDAR
・オブジェクトスキャナー
・時間分解蛍光分光システム
・自由空間光通信

仕様

データシートはこちら:UHSM-10.6 datasheet

Specification (Ta = 20°C)
Optical parameters
Cut-on wavelength λcut-on (10%), µm ≤3.0
Peak wavelength λpeak, µm 8.0±1.0
Optimum wavelength λopt, µm 10.6
Cut-off wavelength λcut-off (10%), µm ≥12.0
Detectivity D*(λpeak, 100 MHz), cm·Hz1/2/W ≥4.5×108
Detectivity D*(λopt, 100 MHz), cm·Hz1/2/W ≥3.0×108
Output noise density vn(100 MHz), nV/Hz1/2 ≤70
Electrical parameters (RL = 50 Ω*))
Voltage responsivity Rvpeak), V/W ≥4.5×103
Voltage responsivity Rvopt), V/W ≥3.0×103
Low cut-off frequency flo, Hz 300
High cut-off frequency fhi, Hz ≥1.0G
Output voltage swing Vout, V ±1
1/f noise corner frequency fc, Hz ≤10M
Power supply voltage Vsup, V +9
DC monitor (approx. 1 V offset, RL = 100 kΩ*))
Voltage responsivity Rvpeak), V/W ≥1.7×103
Voltage responsivity Rvopt), V/W ≥1.1×103
Low cut-off frequency flo, Hz DC
High cut-off frequency fhi, Hz 260
Other information
Active element material epitaxial HgCdTe heterostructure
Active area A, mm×mm 0.05×0.05
Window wZnSeAR
Acceptance angle Φ ~80°
Ambient operating temperature Ta, °C 10 to 30
Signal output socket (RF output) SMA
DC monitor socket SMA
Power supply socket DC 2.1/5.5
Mounting hole M4
Fan yes

*) RL – load resistance
データシートはこちら:UHSM-10.6 datasheet

外形図

回路図

分光透過率(例:wZnSeARウィンドウ)
