レーザータコメーター(回転速度計) Terahertz Technologies

光ファイバー レーザータコメーター

LT-880光ファイバー   レーザータコメーターは、

光ビーム内の反射面の有無を検知することにより、

回転速度を測定するために設計された非接触測定器です。

これらは、典型的には、回転部品の表面に白黒エンコーダーを取り付けることによって提供されます。

反射面が検出されるたびにTTL信号が現れます。

出力信号は、ディスプレイから直接読み取るか、

直線移動、回転、角振動を感知するために

スペクトルアナライザと一緒に使用することができます。

5mの光ファイバーケーブルは、危険な環境、

および/または従来の手段が使用できないアクセス不能な

空間に配置される光センサーを可能にします。

反射テープは必要ありません。



特徴

・RPMと角振動のリモートセンシング
・特別な反射テープは不要
・5桁の大LEDディスプレイ
・センシングレート40,000 PPS
・高速充電器を搭載した水素ニッケル電池
・RPM、RPS、PPSを測定する
・エンコーダセクタ数の入力

 LT-880

光ファイバーレーザータコメータ(5mケーブル付き反射型センサーヘッド)
 LT-880-10 光ファイバータコメーター(10mケーブル付き反射型センサーヘッド)
 LT-880-T 光ファイバーレーザータコメーター(5mケーブル付き透過型センサーヘッド)

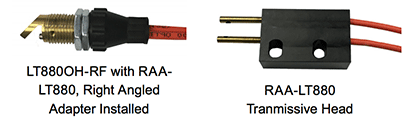

LT-880OH-RF LT-880で使用する5mケーブル付き反射型センサーヘッド
LT-880OH-T LT-880で使用する5mケーブル付き透過型センサーヘッド
RAA-LT-880 LT-880反射型光学ヘッド用の直角アダプタ



仕様
Units of Measurement Revolutions per Second, Revolutions per Minute, Pulses per Second
Measurement Update Rate Twice per Second
Readout Uncertainty ±. .02 % of Reading, ±. 1 LSD
Maximum Measurement Rate 40 000 PPS
Range from Sensor to Target 12 to 125 mm (using white copier paper)
Laser Wavelength 650 nm ±.10 nm
Laser Output Power < 2 milliwatts
Laser Spot Size < 1.9 mm @ 13 mm range
Laser Beam Divergence < 13 milliradians
Display Six Digit LCD, 0.375 height, Six LED annunciators
Frequency Output Port TTL pulse for each reflective sector sensed, (0 to 5 volts)
Output Impedance 100 Ohms
Standard Fiber Optic Cable Length 5 meters
Standard Fiber Types Receiver – 400 u m core, Transmitter – 62.5 um core
Standard Connector Type ST Type
Batteries Supplied Four AA NimH, 2700 mAH
Charger Power Requirements 95 – 260 VAC, 50-60 Hz Universal, < 10 VA
Mains Connectors Supplied North American, Great Britain, Continental Europe, Australian
Charging Time Approximately two hours
Dimensions (Controller) 200 mm L x 98 mm W x 38 mm D
Dimensions (Sensor) 40 mm L x 13 mm Diameter, 1/2 by 20 Thread, Jam Nuts Included
Operating Temperature, Electronics, Sensor Head 0 – 50 C, – 40 – 120 C
Weight

0.46 Kg

Accessories Provided Carrying Case, Batteries, Power Supply/Charger, Operating Manual
Standard Warranty Two years, Components and Workmanship, 30 Day Satisfaction Guarantee



Data Sheet
LT-880 Data Sheet
Manual
LT-880 Manual
