特徴

  • 波長:400nm~1700nm
  • バッテリーまたは外部AC動作
  • 帯域幅:12GHz
  • コンパクトサイズ



TIA525シリーズ:オシロスコープやデジタイザに直接接続できるBNC出力を装備。フリースペースオプションあり。バッテリーと外部ユニバーサル電源の二重電源機能を装備。
TIA-952シリーズ:オシロスコープやデジタイザに直接接続できるBNC出力を装備。
TIA-1200・TIA-3000シリーズ:タイプK SMAメス出力コネクタを使用。


<表は左右スライドしてご覧いただけます>

Model / BW

Detector

Wavelength

Power

AC / DC Coupling

Conversion Gain at Peak Wavelength

TIA-525S
(125MHz)

Silicon

400-1000nm

9V Lithium Battery* / Univ. Power Supply

Selectable

100,000V / W

TIA-525I
(125MHz)

InGaAs

850-1700nm

9V Lithium Battery* / Univ. Power Supply

Selectable

100,000V / W

TIA-952
(750MHz)

InGaAs

850-1700nm

Universal  Power Supply

AC

2500 V/ W

TIA-1200
(12GHz Typ.)

InGaAs

900-1700nm

Universal  Power Supply

DC

0.8 A / W

TIA-3000
(10GHz)

InGaAs

900-1700nm

Universal  Power Supply

AC

450 V /W

・9Vリチウム電池の場合:平均30時間(無負荷時)、標準9V電池の場合:リチウム電池の約3分の1の寿命

▷TIAシリーズ比較一覧表はコチラ>>

O/Eコンバーター  TIA-525シリーズ

O/Eコンバーター  TIA-525シリーズ TREND NETWORKS

特徴

  • 50Ωの出力負荷を駆動可能
  • バッテリーまたはライン電源で動作
  • アナログ帯域幅:DC~125 MHz
  • 低ノイズ:3.0 pW/root-Hz
  • シリコンまたはInGaAs検出器
  • ゲイン設定が選択可能


アプリケーション

  • レーザーアライメントとチューニング
  • プラズマ物理測定
  • フィールドサービステストとトラブルシューティング
  • 光学部品の一般的な研究室でのテスト


TIA-525シリーズ

TIA525S-ST

•シリコン
•DC~125MHz
•ST光ファイバーインターフェース
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525S-FS

•シリコン
•DC~125MHz
•アクティブエリア:150μのフリースペース検出器
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525S-FC

•シリコン
•DC~125MHz
•FC光ファイバーインターフェース
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525I-ST

•InGaAs
•DC~125MHz
•ST光ファイバーインターフェース
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525I-FS-300

•InGaAs
•DC~125MHz
•アクティブエリア:300μのフリースペース検出器
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525I-FS

•InGaAs
•DC~125MHz
•アクティブエリア:150μのフリースペース検出器
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース

TIA525I-FC

•InGaAs
•DC~125MHz
•FC光ファイバーインターフェース
•9Vリチウムポリマー電池
•ユニバーサル電源付きハードケース


仕様

Detector Type

Silicon or InGaAs (TIA-525S, TIA-525I respectively)

Analog Signal Bandwidth (-3 dB)

DC to 125 MHz (Tr = 1.4 K), DC to 35 MHz (Tr = 14 K)

Selectable Transimpedance settings

1.4 K Ohms, 14 K Ohms

Second Stage Gain Selections

X 1 or X 10

Maximum Linear Input Power

1.2 mW

Maximum Input power without damage

10 mW

Spectral Response

Silicon: 400 to 1000 nm, InGaAs: 850 to 1700 nm

Output Impedance

50 Ohms

Output Connector

Male BNC

Fiber Optic Connector

Specify FC or ST or Free-Space

Input Numerical Aperture

0.29

Inter-stage Coupling

 DC or AC (100 Hz Low Frequency Cutoff)

Output Offset Voltage

+/- 0.1 Volt

Noise Level

3.0 pW/ root-Hz at peak responsivity

Maximum Output Voltage

4 V pk-pk, no load, 2 V pk-pk with 50 Ohm Load

Power Requirements

9 V Battery or supplied universal wall-mount power supply

Battery Life

Approximately 30 hours, (no load)

Wall-mount Supply Power Requirements

95-260VAC, 50 – 60 Hz, 16 VA Max.

Mains Connectors Supplied

North America, British, Continental Europe, Australian

Dimensions ( mm )

63 L x 30.5 W x 32 H

Weight

5.6 oz (0.16 Kg)

LED Annunciators Provided

Power On

Operating Temperature Range

0 to 40 C

Standard Warranty

Two Years, Component and Workmanship, 30 Day Satisfaction Guarantee

Accessories Supplied

Transit Case, Universal Power Supply, 9 V ULTRALIFE Lithium Battery, Manual

▷TIA-525シリーズ データシートはコチラ>>
▷TIA-525シリーズ マニュアルはコチラ>>

お見積・お問合せはコチラ>>

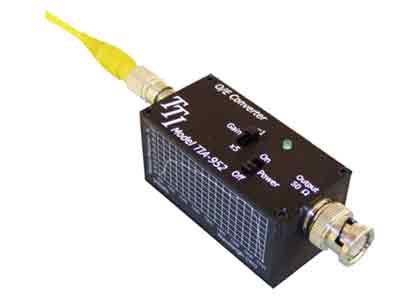

O/Eコンバーター  TIA-952シリーズ

O/Eコンバーター  TIA-952シリーズ TREND NETWORKS

特徴

  • 大面積InGaAs検出器
  • 800MHzアナログ帯域幅
  • ゲイン設定が選択可能
  • ユニバーサル電源
  • 50Ωの出力負荷を駆動可能
  • シングルモードまたはマルチモードファイバー用


アプリケーション

  • レーザーアライメントとチューニング
  • プラズマ物理測定
  • フィールドサービステストとトラブルシューティング
  • 光学部品の一般的な研究室でのテスト


TIA-952シリーズ

TIA-952-ST •InGaAs
•30KHz~800MHz
•ST光ファイバーインターフェース
•ユニバーサル電源付きハードケース
TIA-952-FC •InGaAs
•30KHz~800MHz
•FC光ファイバーインターフェース
•ユニバーサル電源付きハードケース


仕様

Detector Type

Large area InGaAs

Analog Signal Bandwidth (-3 dB)

30 KHz to 800 MHz, Low gain, 30 KHz to 300 MHz High Gain

Selectable Responsivity Settings

500 V/W or 2500 V/W @ 1550 nm when terminated in a 50 Ohm Load

Maximum Linear Input Power

2 mW

Maximum Input Power Without Damage

15 mW

Spectral Response

InGaAs: 850 – 1700 nm

Output Impedance

50 Ohms

Output Connector

Male BNC

Fiber Optic Connector

Specify FC or ST

Input Numerical Aperture

0.29

Input fiber Accommodated

9um Single mode or 50/125 & 62.5/125um multi-mode

Output Offset Voltage

N/A Volts

Noise Level

9.5 pW/ root-Hz at peak responsivity

Maximum Output Voltage

Low gain, 2.0 V pk-pk, High Gain 4 V pk-pk, (Into 50 Ohms)

Power Requirements

Supplied wall-mount universal power supply

Wall-mount Supply Power Requirements

90-260VAC, 50 – 60 Hz, 16 VA Max.

Mains Connectors Supplied

North America, British, Continental Europe, Australian

Dimensions ( mm )

30.5 W x 63 L x 33 H

Weight

5.6 oz (0.16 Kg)

LED Annunciators Provided

Power On

Operating Temperature Range

0 to 40 C

Standard Warranty

Two Years, Component and Workmanship, 30 Day Satisfaction Guarantee

Accessories Supplied

Transit Case, Universal Power Supply and Manual

▷TIA-952シリーズ データシートはコチラ>>
▷TIA-952シリーズ マニュアルはコチラ>>

お見積・お問合せはコチラ>>

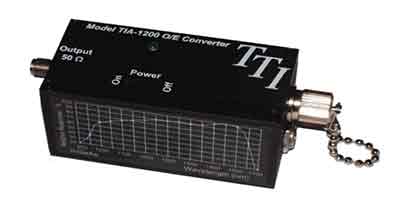

非増幅O/Eコンバーター  TIA-1200シリーズ

非増幅O/Eコンバーター  TIA-1200シリーズ TREND NETWORKS

特徴

  • 大面積InGaAs検出器
  • 帯域幅:DC~12GHz
  • 波長範囲:900~1700nm
  • ユニバーサル電源
  • 50Ωの出力負荷を駆動可能


アプリケーション

  • レーザーアライメントとチューニング
  • プラズマ物理測定
  • フィールドサービステストとトラブルシューティング
  • 光学部品の一般的な研究室でのテスト


TIA-1200シリーズ

TIA-1200-FC

•InGaAs
•FC/UPC光ファイバーインターフェース
•DC~12GHz
•ユニバーサル電源付きハードケース

TIA-1200-FCA

•InGaAs
•FC/APC光ファイバーインターフェース
•DC~12GHz
•ユニバーサル電源付きハードケース


仕様

Detector Type

InGaAs (900-1700nm)

Current Responsivity

0.8 A/W @ 1550nm Typical

Maximum Linear Input Power

3mw

Maximum Input Power without Damage

10mw

Bandwith-(3dB)

DC to 12GHz Typical, 10 GHz Minimum

Output Impedance

50 Ohms

Output Connector

Type K SMA Female

Fiber Optic Input Connector

FC or FC/APC

Input Numerical Aperture

0.11

Optical Return Loss

>35dB, >52dB with APC Connection

Power

Universal Power Supply

Dimensions

1.2”W x 2.5”L x 1.3”H ( 30.5mm x 63mm x 33mm)

Weight

2.8 oz (0.08 Kg)

LED Annunciators Provided

Power On

Operating Temperature Range

0 – 40 C

Standard Warranty

Two Years, Component and Workmanship, 30 Day Satisfaction Guarantee

Accessories Supplied

Transit/Storage Case, Operating Manual, Universal Power Supply

▷TIA-1200シリーズ データシートはコチラ>>
▷TIA-1200シリーズ マニュアルはコチラ>>

お見積・お問合せはコチラ>>

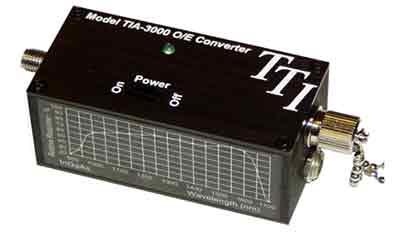

O/Eコンバーター  TIA-3000シリーズ

O/Eコンバーター  TIA-3000シリーズ TREND NETWORKS

特徴

  • 波長応答:900nm~1700nm
  • 低ノイズ、高ゲイン
  • 応答性:450V/W
  • 帯域幅:10 GHz (SM)
  • タイプK SMA出力電子コネクター
  • FC/UPCスタイル光ファイバー入力コネクター


アプリケーション

  • 光学部品の一般的な研究室でのテスト
  • テスト機器用フロントエンドO/Eコンバーター
  • 高速ドップラーシフトLIDAR測定
  • ファイバー経由のアナログRFリンク


TIA-3000シリーズ

TIA3000-FC

•InGaAs
•FC/UPC光ファイバーインターフェース
•30KHz~10GHz
•ユニバーサル電源付きハードケース

TIA3000-FCA

•InGaAs
•FC/APC光ファイバーインターフェース
•30KHz~10GHz
•ユニバーサル電源付きハードケース


仕様

Detector Type

InGaAs (900nm-1700nm)

Current Responsivity

0.8 A/W @ 1550nm Typical

Maximum Linear Input Power

1.25mW

Maximum Input Power w/o Damage

6.25 mW Peak, 2.5mW Avg.

Bandwith@1550nm Typ.

10 GHz typ. (8.5 GHz min.)

Output Impedance

50 Ohms

Output Connector

Type K SMA Female

Fiber Optic Input Connector

FC/UPC

Input Numerical Aperture

0.11

Sensitivity

-20dBm @ 10-10BER

Detector ORL @1550nm Typ.

30dB

Power

Universal Power Supply

Dimensions

1.2”W x 2.5”L x 1.3”H ( 30.5mm x 63mm x 33mm)

Weight

5.6 oz (0.16 Kg)

LED Annunciators Provided

Power On

Operating Temperature Range

0 – 40 C

Standard Warranty

Two Years, Component and Workmanship, 30 Day Satisfaction Guarantee

Accessories Supplied

Transit/Storage Case, Operating Manual, Universal Power Supply

▷TIA-3000シリーズ データシートはコチラ>>
▷TIA-3000シリーズ マニュアルはコチラ>>

お見積・お問合せはコチラ>>

.
