光ファイバーカップル レーザー (光ファイバー出力半導体レーザー) Micro Laser Systems

1984年に設立されたMicro Lase Systems社は高性能のダイオードレーザーおよび
光ファイバー装置を提供しています。

Fermion I シリーズ シングルモード光ファイバー出力 ダイオードレーザー

LIGO重力波検出に使用されています。

特徴

  • 405nm から 1550nm
  • シングルモード ファイバー
  • 狭いライン幅
  • 出力可変
  • CW, 変調 または パルス
  • 高安定 低ノイズ
  • 認定システム

  Fermion I 光ファイバーカップル 半導体レーザー装置は簡単に使用出来て便利です。電源にプラグを差し込み、スイッチを入れるだけです。追加の電源やヒートシンクは不要です。 これらのシステムは、シングルモードファイバー端で定格200mWの出力が得られます。すべてのレーザーは、高安定性と低ノイズを確保するため温度制御されています。波長405nm〜1550nmの波長域からお選び下さい。 レーザーは、特定の波長でシングルモード ファイバーに内部で結合されています。ガウシャン プロファイルを持つ空間的にフィルタリングされた出力ビームです。レーザーの多くは、単一縦モードまたは狭いスペクトル線で発振させることができます。レーザーは、前面パネルのつまみ、または外部電圧電源を使って、ゼロからフル出力までのCW、変調、またはパルス動作ができます。1メートル長のファイバーパッチコードが含まれています。 ファイバーの出力は、ファイバーコリメーターを使って平行ビーム作ることができます。これにより、焦点距離が可変で異なるサイズのビームを得ることができます。出力は、波面歪みの少ない回折限界です。詳細は、ファイバーコリメーターのページを参照してください。 その他のオプションには、ケーブル長の異なるサイズ、ファイバーコリメーター、波長結合、ファイバー分岐、偏波保存ファイバーおよびマルチモードファイバー等があります。 カタログ ダウンロード(英文)  Fermion I Turnkey – pdf

波長: 400nm to 1550nm
出力: 可変
出力変動: <1%
変調: to 1MHz
内部ファイバー: シングルモードまたは PM
パネル コネクター: FC/APC or FC
電源: 90-125 VAC, 190-250 VAC, 47-63 Hz
動作温度: 15 – 30°C  結露無し
保存温度: 0 – 50°C
Compliance: CDRH 21 CFR 1040.10 certified system and IEC 60825-1.2 compliant for end users
※   すべてのレーザーは、長さ1メートルの使用波長に対する取り外し可能な光ファイバーが付いています。
Model # 波長 出力
FI1 405M-25-TE/FC 405 +/- 5 nm 25 mW
FI1 450M-12-TE/FC 450 +/- 10 nm 12 mW
FI1 473M-30-TE/FC 473 +/- 5 nm 30 mW
FI1 488M-20-TE/FC 488 +/- 3 nm 20 mW
FI1 520M-12-TE/FC 520 +/- 10 nm 12 mW
FI1 637M-70-TE/APC 637 +/- 5 nm 70 mW
FI1 638S-10-TE/APC 638 +/- 5 nm 10 mW
FI1 642M-50-TE/APC 642 +/- 5 nm 50 mW
FI1 647M-50-TE/APC 647 – 650 nm 50 mW
FI1 660M-60-TE/APC 660 +/- 5 nm 60 mW
FI1 705M-12-TE/APC 705 +/- 10 nm 12 mW
FI1 730S-12-TE/APC 730 +/- 10 nm 12 mW
FI1 808M-250-TE/APC 808+/-5 nm 250 mW
FI1 830M-100-TE/APC 830 +/- 5 nm 100 mW
FI1 1064M-220-TE/APC 1064 +/- 5 nm 220 mW
FI11310M-130-TE/APC 1310+/-20 nm 130 mW
FI11550M-130-TE/APC 1550+/-20 nm 130 mW
波長安定化レーザー
Model # 波長 スペクトル幅, typical 出力
FI! 633N-10-TE/APC 633 +/- 0.25 nm 150 MHz 10 mW
FI1 633N-20-TE/APC 633 +/- 0.25 nm 150 MHz 20 mW
FI1 786N-150-TE/APC 786 +/- 1 nm 0.0 4pm 150 mW
FI1 976N-200-TE/APC 976 +/- 1 nm 0.04 pm 200 mW
FI1 1064N-200-TE/APC 1064 +/- 1 nm 0.04 pm 200 mW
FI1 1310D-16-TE/APC 1310 +/-1 nm <10 MHz 16 mW
FI1 1550D-8-TE/APC 1550 +/- 1 nm <10 MHz 8 mW
FI1 1550D-20-TE/APC 1550 +/-1 nm <10 MHz 20 mW
FI1 1550D-40-TE/APC 1550 +/- 1 nm <10 MHz 40 mW
FI1 1550D-80-TE/APC 1550 +/- 1 nm <10 MHz 80 mW
FI1 1550D-100-TE/APC 1550- +/-1 nm <10 MHz 100 mW
※ 上記波長は非常に一般的な波長です。特注で他の波長も提供可能です。

アクセサリーには、ファイバーコリメーター、波長コンバイナー、ファイバースプリッター、光プローブ等があります。 カタログ ダウンロード Fiber Collimators  Fiber Splitters

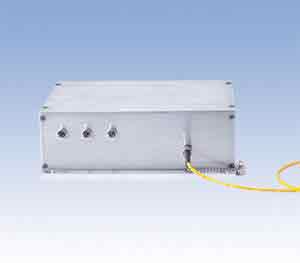

Fermion III シリーズ マルチモード ファイバーカップル ダイオードレーザー

Fermion III マルチモード ファイバーカップル レーザー半導体レーザー装置

  • 375nm から 1064nm
  • 出力可変
  • 100μmコア 光ファイバー結合
  • 高安定性と低ノイズを確保するため温度制御
  • 認定システム

  Fermion III は、簡単に便利に使用できるように設計されています。全てのレーザーは、一般的な100μm コア ファイバーと結合しています。 レーザーは温度制御していますので、安定した出力が得られます。 波長は375nmから1064nm までカバーしてます。ライン幅が2nm以下とグレイティング波長安定化の2つのカテゴリーから選べます。 出力はノブを回すか、外部電圧で調整が出来ます。レーザーはCWまたはパルスモードで動作します。 スタンダードはFC端子で接続します。ファイバーの長さは1m (取り外し可能) が付属しています。長いファイバーも用意しています。

波長 375 nm to 1064nm
波長誤差 ±0.5 nm, ±5 nm, ±10 nm
スペクトル幅 <0.5 nm and <2 nm
出力 64 mW to 450 mW
内部ファイバー 100µm コア マルチモード
裏面パネル インターロック、電流モニター、温度調整、温度モニター
前面パネル 変調、出力調整
電源 90-125 VAC, 190-250 VAC, 47-63Hz
動作環境温度 15 to 30°C (non condensing)
保存温度 0 to 60°C
Compliance: CDR 21 CFR 1040.10 certified system and IEC 60825-1.2 compliant for end users.



波長と出力  ライン幅 < 2nm

UV Blues Green Reds NIR
375 nm, 150 mW 450 nm, 450 mW 525 nm, 450 mW 638 nm, 450 mW 808 nm, 450 mW
405 nm, 450mW 473 nm, 450 mW     830 nm, 300 mW
  488 nm, 150 mW     980 nm, 450 mW
  488 nm, 450 mW

波長安定化レーザー

波長 ライン幅 出力
785 ±0.5 nm 0.1nm 450 mW
830 ±0.5 nm 0.1nm 450 mW
976 ±0.5 nm 1 nm 300 mW
980 ±0.5 nm 1 nm 300 mW
1064 ±0.5 nm < 0.1nm 150 mW
カタログ ダウンロード Fermion_III

Gluon I RGB レーザー

特徴

  • オールファイバー
  • 450nm 520nm 640nm
  • 個々のレーザー波長を制御可能
  • 変調
  • 回折限界ファイバーコリメーター オプション



Gluon I RGBレーザーは、頑丈なモジュール用のオールファイバー設計です。このモジュールは、450nm、520nmおよび640nmを単一のファイバに結合します。

各レーザーは個別に変調出来ます。標準ピグテールの長さは1mです。15ピンコネクタは、制御、モニタ、および電源に使います。

出力をコリメートするために、回折限界の性能を持つRGB Fiber Collimatorも提供しています。

カタログ ダウンロード(英文) Gluon I – pdf

RGB ファイバー コリメーター カタログ ダウンロード(英文) RGB Fiber Collimator – pdf
