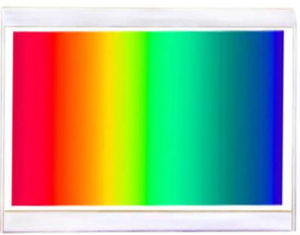

VPHG(Volume Phase Holographic Diffraction Grating)

透過型 体積位相ホログラフィック グレイティング(回折格子)

エンハンス ボリューム フェイズ グレイティングはレーザーパルス圧縮、レーザーチューニング、ハイパースペクトラル イメージングに使用されます。
特許であるDickson グレイティングとHD グレイティングは要求の厳しい応用に使用されます。光コヒーレンス トモグラフィー(OCT) 、ラマン分光、高速低レベル光の応用など。

600 l/mm @840nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散




General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 600 l/mm +/- 0.5 l/mm
CWL 840 nm
Angle of Incidence (AOI) 14.6° @ 840 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 640 nm – 1040 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
有効面積 (A x B) 30 mm x 40 mm
サイズ A=35 mm B=45 mm T=6 mm

960 l/mm @840nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散




General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 960 l/mm +/- 0.5 l/mm
CWL 840 nm
Angle of Incidence (AOI) 23.8° @ 840 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 700 nm – 980 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions

A=35 mm B=45 mm T=6 mm

1200 l/mm @840nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散




General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1200 l/mm +/- 0.5 l/mm
CWL 840 nm
Angle of Incidence (AOI) 24.7° @ 840 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating

< 0.5% Reflection; 700 nm – 960 nm

25.4 mm gratings

Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions

A=25.4mm B=3mm

50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

1500 l/mm @840nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散




General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1500 l/mm +/- 0.5 l/mm
CWL 840 nm
Angle of Incidence (AOI) 39° @ 840 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating page2image20368
< 0.5% Reflection; 740 nm-940 nm
25.4 mm gratings
Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions A=25.4mm B=3mm
50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

HD 1800 l/mm @840nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散




General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1800 l/mm +/- 0.5 l/mm
CWL 840 nm
Angle of Incidence (AOI) 49.1° @ 840 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 790 nm – 890 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions

A=35 mm B=45 mm T=6 mm

HD 1250 l/mm @1220nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-HD1250/1220-35×45

HD 1450 l/mm @1050nm HD ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-HD1450/1050-35×45

1200 l/mm @1185nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-1200/1185-30

1250 l/mm @1030nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-1250/1030-30×90

150 l/mm @1700nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKE: WP-150/1700-30

1600 l/mm @615nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-1600/615-35×45

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1600 l/mm +/- 0.5 l/mm
CWL 615 nm
Angle of Incidence (AOI) 29.5° @ 615 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 530 nm – 690 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions

A=35 mm B=45 mm T=6 mm

1700 l/mm @1030nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: 1700/1030-30×90

225 l/mm @2000nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-225/2000-30

250 l/mm @1250nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-250/1250-30

360 l/mm @550nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-360/550-30

800 l/mm @1030nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-800/1030-30-45

900 l/mm @1300nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 900 l/mm +/- 0.5 l/mm
CWL 1300 nm
Angle of Incidence (AOI) 35.8° @ 1300 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 1200 nm – 1400 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions

A=35 mm B=45 mm T=6 mm

960 l/mm @900nm ボリューム ファイズ ホログラフィック透過型グレイティング

SKU: WP-960/900-30

HD 1167 l/mm @1212nm HD ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1167 l/mm +/- 0.5 l/mm
CWL 1212 nm
Angle of Incidence (AOI) 45° @ 1212 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 1112 nm – 1312 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions page2image27872
A=35 mm B=45 mm T=6 mm

1800 l/mm @532nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1800 l/mm +/- 0.5 l/mm
CWL 532 nm
Angle of Incidence (AOI) 28.6° @ 532 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 450 nm – 650 nm
25.4 mm gratings
Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions A=25.4mm B=3mm
50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

450 l/mm @580nm  ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-960/900-30

600 l/mm @1550nm ボリューム フェイズ ホログラフィック透過型グレイティング

SKU: WP-960/900-30

600 l/mm @600nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 600 l/mm +/- 0.5 l/mm
CWL 600 nm
Angle of Incidence (AOI) 10.4° @ 600 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating

< 0.5% Reflection; 450 nm-750 nm

25.4 mm gratings

Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions

A=25.4mm B=3mm

50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

600 l/mm @900nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 600 l/mm +/- 0.5 l/mm
CWL 900 nm
Angle of Incidence (AOI) 15.7° @ 900 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 750 nm-1050 nm
25.4 mm gratings
Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions A=25.4mm B=3mm
50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

900 l/mm @930nm ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 900 l/mm +/- 0.5 l/mm
CWL 930 nm
Angle of Incidence (AOI) 24.7° @ 930 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating

< 0.5% Reflection; 800 nm-1050 nm

25.4 mm gratings

Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions

A=25.4mm B=3mm

50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm

HD 1145 l/mm @1310nm HD ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1145 l/mm +/- 0.5 l/mm
CWL 1310 nm
Angle of Incidence (AOI) 48.6° @ 1310 nm
Thickness Tolerance +/- 0.25
Dimension Tolerance +0/-0.15
Lines Perpendicular to B 0.15°
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 1220 nm – 1420 nm
Substrate and Cover glass 3 mm BK7 6 mm total thickness
Clear Aperture 30 mm x 40 mm
Dimensions

A=35 mm B=45 mm T=6 mm

HD 1624 l/mm @871nm HD ボリューム フェイズ ホログラフィック透過型グレイティング

効率

分散



General
Surface quality 60-40 scratch-dig
Diffracted Wavefront < λ/5 rms @ 632.8 nm
Spatial Frequency 1624 l/mm +/- 0.5 l/mm
CWL 871 nm
Angle of Incidence (AOI) 45° @ 871 nm
Thickness Tolerance +/- 0.25
Diameter Tolerance +0/-0.15
Chamfers 0.25-0.75 mm face width
Chamfers Angle/Tolerance 45° +/-15°
AR Coating < 0.5% Reflection; 800 nm – 940 nm

25.4 mm gratings

Substrate and Cover Glass 1.5 mm BK7 3 mm total thickness
Clear Aperture 20 mm
Dimensions

A=25.4mm B=3mm

50.8 mm inch gratings
Substrate and Cover Glass 3 mm BK7 6 mm total thickness
Clear Aperture 45 mm
Dimensions A=50.8mm B= 6mm
