Vigo Sytem社は1987年に設立された非冷却赤外検出器の世界的メーカーです。
Vigo社の製品一覧はこちら
Vigo社の製品カタログはこちら：Vigo総合カタログPDF
弊社はVigo System社の正規代理店です。
TE冷却器コントローラーとプリアンプ電源 Vigo
PTCC-01 シリーズ プロブラマブル スマート TECコントローラー Vigo system
PTCC-01 各項目のカタログ、図面などのpdfはこちらから。
· PTCC-01 データシート
· PTCC-01 ADV ユーザーガイド
· スマート・マネージャー」ソフトウェア ダウンロード
Vigo社製品 総合カタログはこちら。
PTCC-01は、VIGO IR検出モジュールで動作するように設計されたプログラム可能な、高精度、低ノイズ、TEC(電子冷却)コントローラー・シリーズです。
プリアンプBIP, MIP, SIP, FIP、プログラマブルPIPプリアンプ、IR検出器に対応します。
PTCC-01-OEM
ケースなし、TECコントローラーとプリアンプ電源
Web上のPCソフトウエアで設定可
LED表示、データコネクター
PTCC-01-BAS
小型ハウジングにTECコントローラーとプリアンプ電源
Web上のPCソフトウエアで設定可
LED表示
PTCC-01-AVD
小型ハウジングにTECコントローラーとプリアンプ電源
Webページ上利用可能なファンクションキーまたはPCソフトウエアによって設定
LED表示
特徴
- 低コスト
- 取扱い容易
- コンパクト
- 低消費電力
- 高安定 高精度
2、3，4ステージTE冷却プリアンプ動作専用
プログラマブル プリアンプPIPに対応、モジュール、コントローラー交換可能 デジタルPID 温度コントロール - PCプログラムで電流、電圧、温度モニター可
- 過電流、過電圧、加熱のプロテクション
- EMCのための、接地、フィルタリング
- ファームウエア アップグレード オプション可
- 適切な検出器冷却
- プリアンプ電源付き
| Parameter | Unit | Value | Conditions, Remarks | ||
|---|---|---|---|---|---|
| Min | Type | Max | |||
| Teperature Stability |
K | ±0.01 | Tdet = 233K (-40 oC) | ||
| Temperature Readout Resolution |
mK | 1 | Tdet = 213K (-60 oC) | ||
| Detector Temperature Setting Time |
s | 25 45 60 | Tdet=233K (-40 oC) ΔTdet = 0.1 K Tdet=213K (-60 oC) ΔTdet = 0.1 K Tdet=193K (-80 oC) ΔTdet = 0.1 K | ||
| Maximum TEC Current | A | 1.2 0.45 0.45 | 2TE 3TE 4TE | ||
| Output Voltage Range | V | 3 | 14.5 | ||
| Output Current of The Built-In Power Supply | mA | ±200 | Output voltage 3 … 14.5V | ||
| Power Supply Voltage Vsup | V | 9 | 16 | wider range available on demand | |
| Power Supply Current Isup | mA | 500 | ITEC = 0.45 A, UTEC = 7.5 V | ||
| Series Resistance of The Connecting Cable | mΩ | 1000 | total resistance of the wires supplying TEC element | ||
| Dimensions | mm×mm×mm | 51×17.3×93 55×24.2×111.8 68.9×30.4×107.8 | width×height×depth – PTCC-01-OEM width×height×depth – PTCC-01-BAS width×height×depth – PTCC-01-ADV | ||
| Weight | g | 51 155 190 | PTCC-01-OEM PTCC-01-BAS PTCC-01-ADV | ||
| Storage Temperature | oC | -25 | +70 | ||
| Ambient Temperature | oC | +5 | +45 | ||
| Relative Humidity | % | 10 10 | 90 50 | from +5 oC to +35 oC > +35 oC | |
Electrical characteristics @ Ta = 20 °C
PTCC-01 各項目のカタログ、図面などのpdfはこちらから。
· PTCC-01 データシート
· PTCC-01 ADV ユーザーガイド
·「スマート・マネージャー」ソフトウェア ダウンロード
Vigo社製品 総合カタログはこちら。

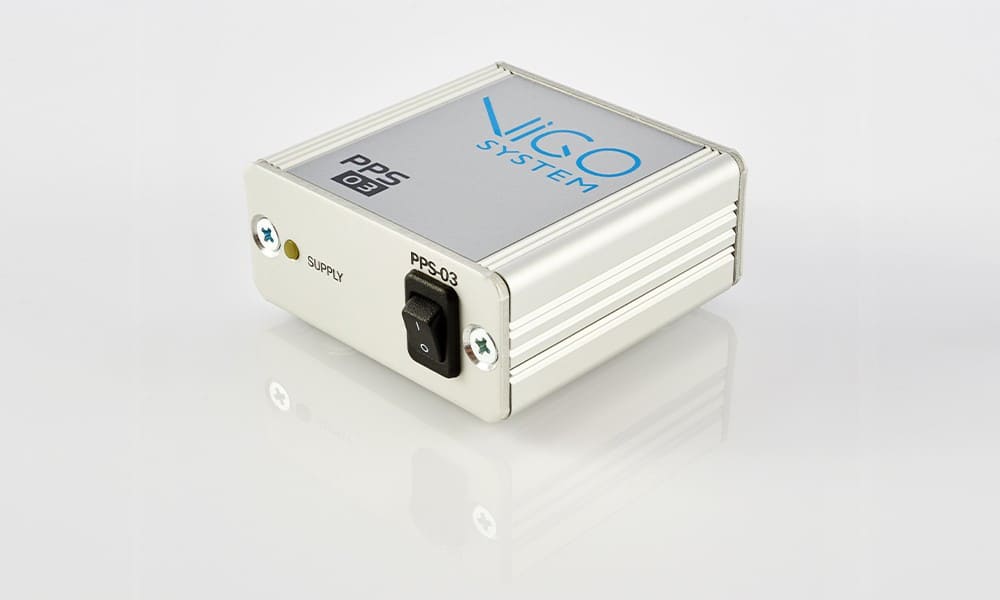

PPS-03 プリアンプ電源 Vigo system
PPS-03 各項目のカタログはこちらから。
· PPS-03 データシート
Vigo社製品 総合カタログはこちら。
PPS-0３プリアンプ電源は、冷却無しIR検出器を含むVIGOシステム社のIR検出器モジュールに電源を供給するために設計されています。
特徴
- 冷却無し検出器専用電源
- 超小型
- 低コスト
| Parameter | Unit | Value | Condition, Remarks |
|---|---|---|---|
| Power Supply Voltage Vsup | V AC | 100 to 240 | 50 to 60 Hz |
| Output Voltage | V DC | ±15 ±9 +12, -5 | |
| Output Current | mA | ±100 | |
| Dimensions | mm×mm×mm | 55×24.2×54 | width×height×depth |
| Weight | g | 100 |
Electrical characteristics @ Ta = 20 °C
PPS-03 各項目のカタログはこちらから。
PPS-03 データシート
Vigo社製品 総合カタログはこちら。
アクセサリー Vigo system
(メーカーHP改装中のためご利用できません)
ケーブル
信号ケーブル、TECケーブル、電源ケーブル、PC接続ケーブル
AC アダプター
AC アダプター
マウント、ホルダー、ヒートシンク
ベース マウント、ポスト、ポスト ホルダー、追加のヒートシンク、検出器ホルダー
.
