小型水槽付チラー ORION社


1946年に設立されたオリオン機械株式会社はチラー本体と水槽やポンプの送水設備や制御系が
ワンパッケージ化(ユニット化)されており、さまざまな用途と使用方法にご使用頂けます。

小型水槽付チラー (空冷・水冷) RKS-JMシリーズ

高精度温度制御+インバーター駆動高圧ポンプ+高音環境対応ミドルグレードのチラー

仕様

冷却能力(50/60Hz) 1.3/1.5KW(型番:RKS401/402J-MV)
2.2/2.5kW(型番:RKS752/753J-MV)
4.9/5.3kW(型番:RKS1502/1503J-MV)
使用周囲温度範囲 5~45℃
使用液温度範囲 5~40℃
温度制御精度 ±0.1℃

詳細な仕様・図面等はこちらをご覧下さい。

・電子膨張弁による±0.1℃の高精度温度制御で装置の加工精度UP。品質向上に貢献
・標準搭載の高圧ポンプはインバータ駆動で周波数の異なる地域でも同性能だから安心
・使用周囲温度範囲5~45℃、使用液温度範囲5~40℃とワイドレンジ。シーンを選びません
・CE・UL対応機を3機種ラインナップ
 単相200~230V電源のRKS402J-MV、RKS752J-MV、RKS1502J-MVの3機種。
 ※型式末尾-00000、-01000、-10000、-11000の4モデルはCE・UL標準対応
 ※上記を除くモデルはCE対応のみ(受注生産)

シンプルな安心設計とコントローラ+充実の機能

大口径吸水口の大容量タンク

フィルタ清掃が簡単

詳細な仕様・図面等はこちらをご覧下さい。

小型水槽付チラー (水冷) RKS-GMシリーズ

RKSシリーズミドルグレードの水冷タイプのチラー

仕様

冷却能力(50/60Hz) 2.2/2.5kW(型番:RKS750G-MVW)
4.9/5.3kW(型番:RKS1500G-MVW)
使用周囲温度範囲 5~45℃
使用液温度範囲 5~40℃
温度制御精度 ±0.1℃

詳細な仕様・図面等はこちらをご覧下さい。

特徴

・電子膨張弁容量制御で温度制御精度±0.1℃を実現
・高揚程ポンプ(30m※以上)を標準装備
 ※RKS750Gは50Hzで20mになります。

簡単操作

デジタル表示部

チラーの運転は運転スイッチを押すだけのカンタン操作。しゃ断器を前面に配置して主電源のON/OFFがカンタン。アラーム発生時はリセットスイッチを押すことで解除。
アラーム発生時はエラーコードでアラーム内容を表示する安心設計。また、アラーム発生履歴を過去6回分まで記憶しているので、不具合対策にもなります。
圧送ポンプ単独運転も可能なので、万が一冷凍機が故障しても水循環を行うことができます。
手元操作 / 遠隔操作の設定が可能。

堅牢

・板金製外装:長期間の使用に耐える板金製の外装
・フレーム構造の採用:フレームで剛性をもたせた堅牢構造。
・大容量 水槽:水槽容量は10Lと大容量で液温の変化に強い設計。

パソコンで操作と確認が可能

・通信方法:USB: 1台、RS-422A: 32台
・パソコンで操作と確認が可能:
-チラー本体を個別に運転・停止
-チラーの送水ポンプを個別に操作
-チラーの液温を個別に設定

詳細な仕様・図面等はこちらをご覧下さい。

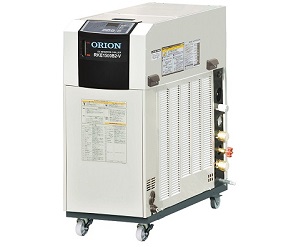

小型水槽付インバーターチラー (空冷・水冷) RKEシリーズ

省エネの追求と高精度温度制御 ハイスペックモデルのチラー

仕様

型番 RKE750A1-V
RKE1500B1-V(W)
RKE2200B1-V(W)
冷却能力 2.7~8.7kW(空冷)
6.0~10.4kW(水冷)
使用液温度範囲 5~35℃
温度制御精度 ±0.1℃

詳細な仕様・図面等はこちらをご覧下さい。

省エネ・高精度という相反する技術を両立

 インバータ圧縮機が負荷変動に応じリニアに
 追従することにより、最小エネルギーで高精度
 制御を実現しました。また、オリオン独自の
 容量制御により、高精度を維持しづらい低負
 荷時でも高精度制御を可能としました。
 (モード切替により低負荷時の省エネ/
  高精度の選択が可能です)

最大65%の省エネが可能

 省エネ重視タイプの冷凍機 ON/OFF制御チラー
 と比較しても100%負荷時で30%の省エネを達成
 しました。また、温度安定重視タイプのホット
 ガスバイパス制御や、比例弁PID制御チラーと
 比較すれば、最大で65%もの省エネが可能です。

高精度制御±0.1℃※を実現

 シビアな温度管理で高精度な運転を要求される
 さまざまな用途に対応可能。 例えば、精密加工用
 レーザー・半導体製造装置・各種分析装置等と
 格段に用途が広がりました。
 *負荷及び周囲温度安定時。

ワイドレンジを実現

 液温制御範囲5~35℃と幅広い用途に対応。
 配管の結露防止等高温運転が可能です。
 使用可能な周囲温度範囲*を-5℃~+43℃
 (水冷式は+2℃~)に拡大。
 より過酷な環境での使用が可能となりました。
 *周囲温度が5℃以下の場合、
  機外配管には凍結対策が必要となります。

詳細な仕様・図面等はこちらをご覧下さい。
