ボールマウント リトロリフレクター BMRシリーズ PLX


PLX社は1955年に設立された、高品質のリトロリフレクターを提供致します。
PLX社は長年にわたり、非常に高い製品規格、品質管理、および納期の賞を受賞しています。


PLXボールマウント レーザートラッキング用のリトロリフレクタ製品は、
業界で最も正確で、すべてのレーザートラッキングシステムの性能を大幅に向上させることができます。
これらの製品は、独自のブレーク・レジスタンス・コンフィギュレーションと、
特定のアプリケーションのための3種類のサイズと材料が用意されています。
すべてのPLX BMRには、標準的な保護銀コーティングが施されています。
PLXボールマウント リトロリフレクタは、すべてのレーザ ートラッキングシステムに対応しています。

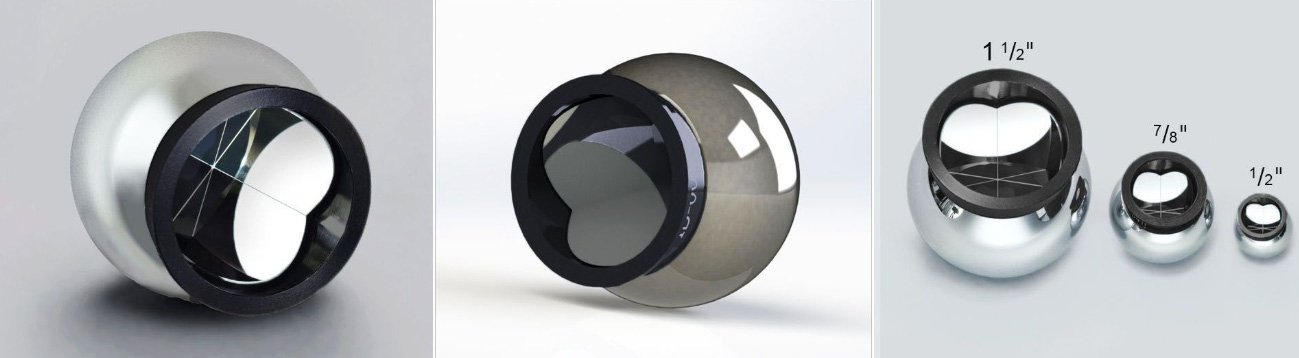

BMR ステンレス スチール ボールマウント リトロリフレクター

レーザートラッキング用に使用されています。

2種類のセンタリング精度 0.0005″ 0.0001″以内
PLXのBMRは、全てのレーザー トラッキング システムのパフォーマンスを向上させます。
3種類の有効径 1/2インチ、7/8インチ、1/2インチ

ボール材質:真球度 0.00005インチより優れたステンレス スチール
リトロリフレクター頂点;ボールの中心の0.0005インチまたは0.0001インチ以内に配置
ミラーのコーティング:プロテクト シルバー
#Model

ボール直径(インチ)

有効径(インチ) センタリング 重さ(グラム) 3Dモデルと図面
BMR-1.5-1 1.50 1 0.0001インチ以内 168 Click Here
BMR-1.5-5 1.50 1 0.0005インチ以内
BMR-0.875-1

0.875

0.5 0.0001インチ以内 32 Click Here
BMR-0.875-5

0.875

0.5 0.0005インチ以内
BMR-0.5-1

0.5

0.29

0.0001インチ以内 6 Click Here
BMR-0.5-5

0.5

0.29

0.0005インチ以内

DBMR 耐久性ボール リトロリフレクター

高精度 耐久ボール リトロリフレクター
メタルデザイン
耐久性の向上
衝撃に対して高い耐性
真球度0.00005インチより優れたステンレス スチール
全てのメーカーのレーザートラッキングシステムと互換性

PLXの高精度耐久ボールマウント型リトロリフレクタ(DBMR)は、

耐久性を向上させ、要求の厳しい環境でも使用できるように設計されています。

6フィートの高さからコンクリートの落下試験に成功しました。

DBMRは、直径1.5インチおよびセンタリングオプション2種類(0.0001 “および0.0005″)で提供され、

すべてのメーカーのレーザートラッキング システムとの互換性を保証しています。

すべてのPLXボールマウント型レトロリフレクタには、最高の耐久性、

高反射率のための標準保護銀コーティングをしています。PLXのコーティングは、

軍事用途に使用されるのと同じプロセスで鏡面に直接コーティングされます。

ボール材質:真球度 0.00005インチより優れたステンレス スチール
リトロリフレクター頂点;ボールの中心の0.0005インチまたは0.0001インチ以内に配置
ミラーのコーティング:プロテクト シルバー
#Model ボール直径(インチ)  有効径(インチ) センタリング 重さ(グラム) 3Dモデルと図面
DBMR-1.5-1 1.50 1

0.0001インチ以内

173 Click Here
DBMR-1.5-5 1.50 1 0.0005インチ以内 Click Here

BMRNM セラミック ボールマウント リトロリフレクター

セラミック ボールマウント リトロリフレクター
低熱伝導率
優れた精度と性能
光学素子は同じ精度で交換可能



非磁気用途向けに設計

セラミックBMRNMは、より熱伝導率が低く、より軽く、より滑らかで、腐食性で電気的に耐性があります。

PLX非磁性BMRNMは、の2つのセンタリング精度 0.005インチおよび0.0001インチ以内、直径1/2 “、7/8″および1/2 “

PLXはBMRNMは、すべてのメーカーのレーザートラッキングシステムと互換性があります。

ボール材質:真球度 0.00005インチより優れたステンレス スチール
リトロリフレクター頂点;ボールの中心の0.0005インチまたは0.0001インチ以内に配置
ミラーのコーティング:プロテクト シルバー
#Model ボール直径(インチ)  有効径(インチ) センタリング 重さ(グラム) 3Dモデルと図面
BMRNM-1.05-1 1.50

1

0.0001インチ以内

83

Click Here

BMRNM-1.05-5 1.50

1

0.0005インチ以内

Click Here

BMRNM-0.875-1 0.875 0.5

0.0001インチ以内

17.5 Click Here
BMRNM-0.875-5 0.875 0.5 0.0005インチ以内 Click Here

BMRNM-0.5-1 0.5 0.29

0.0001インチ以内

3.3 Click Here
BMRNM-0.5-5 0.5 0.29 0.0005インチ以内 Click Here

HydroBMR 疎水性 ボールマウント リトロリフレクター

New!

PLXのボールマウント リトロリフレクター BMR™シリーズから

疎水性コーティングが特徴の新製品が発売されました。

耐久性があり、PLX独自の疎水性コーティングを利用して液体をはじくように設計されています。



・優れた光学精度による最長のレーザートラッキング範囲

・撥水疎水性コーティング

・真球度0.00005インチのステンレススチール

・2種類のセンタリング精度:0.0005インチ、0.0001インチ以内

・3種類の直径:1 1/2インチ、7/8インチ、1/2インチ

・耐久性があり、お手入れとメンテナンスが簡単です。

・全ての主要メーカーのレーザートラッキングシステムとの互換性が保証されています。

・光学素子が破損した場合は有償にて交換を承ります。詳しくはお問い合わせください。

スタンダードタイプと疎水性コーティングタイプの比較動画はこちら

#Model

ボール直径

(インチ)

有効径

(インチ)

センタリング

(インチ)

重さ

(グラム)

コーティング

波長

(nm)

反射率 コーティングカーブ 3Dモデルと図面
BMR-HC-1.5-1 1.50 1.0 0.0001以内 168 疎水性プロテクトシルバー 450-7400 99% Click Here Click Here
BMR-HC-1.5-5 1.50 1.0 0.0005以内 Click Here Click Here
BMR-HC-0.875-1 0.875 0.5 0.0001以内 32 Click Here Click Here
BMR-HC-0.875-5 0.875 0.5 0.0005以内 Click Here Click Here
BMR-HC-0.5-1 0.5 0.31 0.0001以内 6 Click Here Click Here
BMR-HC-0.5-5 0.5 0.31 0.0005以内 Click Here Click Here

ボール材質:真球度0.00005インチのステンレススチール

BMR™シリーズのデータシートはこちら
