卓上低電圧電子顕微鏡 LVEM 5 Delong Instruments

1992年に設立されたDelong Instruments社は透過型電子顕微鏡(TEM)の分野で
25年以上の経験があり、高度な電子光学機器の開発、エンジニアリング設計サービスの提供、
精密部品および真空技術の製造を行っています。

実際の撮像画像

左:カーボンナノファイバー(無染色), 中央:花粉(SEM), 右:アデノウイルス(無染色)



ナノ粒子の観察、スクリーニング用TEMとして世界中で使用されています。

LVEM5は、1つのベンチトップ機器に4つの異なるイメージング機能をシームレスに組み合わせている為、試料を顕微鏡間で移動する必要がありません。 さらに、ボタンをクリックするだけでTEM, SEM
およびSTEMモードで試料の同じ関心領域を 画像化できます。
詳しい仕様はカタログをご覧下さい。LVEM5 カタログPDF

Delong America 社
LVEM 5 卓上低電圧電子顕微鏡

LVEM5 卓上低電圧電子顕微鏡 4 in 1
・透過型電子顕微鏡 (TEM)
・走査型電子顕微鏡 (SEM)
・走査型透過電子顕微鏡 (STEM)
・電子回折 (ED)

◆ナノ材料研究に最適
◆1.2nmの分解能*
◆特別な施設は必要なし、ベンチトップタイプ

  • 高コントラスト画像
  • 専任オペレーター不要
  • 誰でも扱える簡単操作
  • 従来TEMの設置面積から約90%縮小
  • 冷却機能が不要
  • 低照度カメラを採用
  • イオンゲッターポンプ
  • 通常コンセントで使用可能

*LVEM25はLVEM5の2倍の分解能

主なアプリケーション分野


お問合せはコチラ>
病理学・生物学・ナノ粒子の分析・ポリマーサイエンス
エネルギー研究・環境毒物学・ライフサイエンス

LVEM5は、独自に設計された卓上低電圧電子顕微鏡です。
TEM、SEM、STEMモードを装備し、生物学的サンプルと軟質サンプルの比類のない
詳細な画像結果を生成するように設計されたイメージングツールです。
LVEM5は、ナノ材料に適しています。

LVEM5は、学習、操作、保守が簡単で、従来の透過型電子顕微鏡コストの一部の価格です。
あらゆる教室や研究室に適した汎用性の高い機器です。

特徴

イメージングモード
LVEM5は、4つのイメージングモードを1つのベンチトップサイズで見ることのできる唯一の顕微鏡です。
LVEM5は、透過型電子顕微鏡(TEM)、走査型電子顕微鏡(SEM)、走査型透過型電子顕微鏡(STEM)、電子解析(ED)を
調整無しでモードの切り替えが可能です。これは多くの研究室で誰にでも簡単に取り扱いが可能です。

イメージングモード TEM、ED、STEM、SEM
基本TEM
解像度 2nm
倍率 2,200〜230,000x
TEMブースト
解像度 1.2nm
総倍率 1,400〜700,000
SEM
解像度 3nm
最大倍率 100,000x
最大視野 200x200um
STEM
解像度 2.5nm
最大倍率 250,000x
最大視野 25×25μm
ED(電子回折)
最小プローブサイズ 100nm

主な技術的特徴

 フォームファクタ

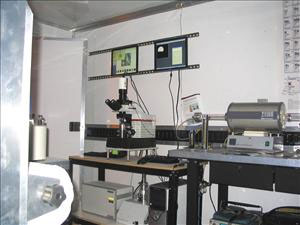

LVEM5は小型で卓上に設置され、教室、モバイルラボなどあらゆる場所に設置できます。
  TEMブースト
基本的なTEMイメージングモードのハードウエアの拡張で、倍率を上げ、高分解能が得られます。
パワフルな投影レンズと高感度カメラにより高分解能と高い画像品質、高い倍率が得られます。
 ダイアフラムポンプ付きターボ 分子 ポンプ
エアロック式ポンプは、敏速かつクリーンなサンプル交換が出来ます。
 2イオンゲッターポンプ
汚染されていないサンプルスペースが常に安定したイメージング条件を保つようにします。
 5kV 電界放出ガン
電界放出ガン(FEG)は、非常に高いコヒーレンスと高輝度を備えている低電圧ショットキータイプです。 電子と試料の強い相互作用を可能にします。FEGの予想最小寿命は2,000時間です。
 YAGスクリーン
最終的な高分解能TEM画像は電子ビームのYAGスクリーニングに投影され、
光学系を介してPCスクリーン上に画像が映し出されます。
 マニピュレーター
フルモーター駆動のマニピュレーターはカラム内のサンプルを簡単かつ正確に配置でき、
サンプル全体のイメージングが可能になります。
 コントロールパネル
イメージングは、直感的で使いやすいコントローラーにより、照明、拡大ステージ移動、ビームコレクター
これらが簡単に調整できます。

詳細についてはこちら
仕様書はこちら

LVEM5 の主要なアプリケーション

 ナノ構造
LVEM5はナノマテリアルの研究分野において常に研究室で行われています。
粒子サイズ、係数分布、粒子形状、表面形態、ファイバー形態等詳細を研究する必須ツールとなっています。
ここにあげたのは数例です。他の使用例をご覧になりたい方はこちらをクリックしてください。
  ポリマー研究
ポリマーの研究では低エネルギー電子ビーム源によって提供される超高コントラストのために、ポリマーの分子組成に起因する低コントラストはLVEM5では問題になりません。
LVEM5は高分子の反応解析、ナノ構造の形態解析に役立っています。
ポリマー研究でどのように使われているかは、こちらをクリックしてください。
 エネルギー研究
エネルギー分野は驚異的な可能性を秘めた分野であり、ナノマテリアルはエネルギーをどのように消費するか革新する道を切り開いています。LVEM5は燃費向上のための新しい触媒の発見、量子ドットからのスーパーキャパシターの構築、バッテリー寿命の延長のための新しい方法の発見など、
内部組成の高コントラストの画像と表面の詳細を提供します。LVEM5がエネルギー研究でどのように使われているかは、こちらをクリックしてください。
 環境毒物学
ナノテクノロジーとそれに付随する物質はすぐに日常生活の必需品になっています。これは環境毒物学の様な分野が発生したことに驚くこともありません。この科目の研究は人工の汚染物質、経済活動による科学物質、飲食物内の重金属のナノ粒子キャラクタリゼーションと分析に使われています。
 研究・教育
ナノテクノロジーは物質科学とライフサイエンスが猛威をふるっています。LVEM5は直感的なイメージングツールとして学生や研究者がナノや関連する世界を掘り下げるのを簡単にします。LVEM5は高校生や専門学生レベルの方へのナノサイエンスと電子顕微鏡の教育に役立ちます。マルチモデルにおいては3つの異なるイメージングをとる事が出来ます。

技術とデザイン

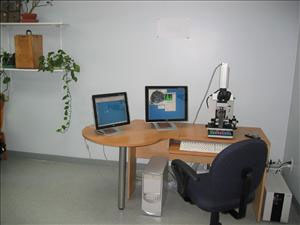

 べンチトップ設計:最も必要な場所での便利なイメージング
LVEM5は、従来のモデルとは異なるアーキテクチャを備えています。
ベンチトップ設計だけでは、古典的なTEM設計からの重要なアーキテクチャ&フットプリントの出発点です。
LVEM5は従来の電子顕微鏡より約90%小型です。古典的なアーキテクチャとは対照的に、
電子光学カラムは非常に短く、LVEM5のわずかな高さの約50%しか占めていません。
つまり、LVEM5は実験室、デスクトップまたはベンチトップに設置できます。
ほとんどどこでも電子イメージングが必要です。
  低電圧電解放出銃:高輝度と高コントラスト
電子源は、大部分において電子顕微鏡のパラメータを決定する。
独自に設計されたLVEM5によって使用されるショットキー型電界放出ガンは、
非常に高い輝度と空間的コヒーレンシーを備えています。
 永久磁石レンズ:冷却不要
LVEM5は冷却を行わずに動作するように設計されています。
従来の電子顕微鏡では、電磁レンズ内を循環する電流によって発生する熱を除去するために
能動冷却が必要とされています。LVEM5で使用されるユニークな設計の永久磁石レンズは、
コンポーネントの冷却の必要性を排除します。
 イオンゲッターポンプ:クリーンな真空、クリーンなカラム、きれいな画像
イオンポンプは本質的に乾燥しており、振動がなく、非常に高い真空レベルを達成します。
これは機械的なロータリーポンプや拡散ポンプのようにオイルを使用していません。
特別に設計されたイオンゲッターポンプを使用することにより、LVEM5はサンプル空間内の
すべての汚染を避け、安定したイメージング条件とアーチファクトの不在をもたらします。
 透過型電子顕微鏡(TEM):インライン、2ステージ光学プラットフォーム
電子光学系は倍率の初期段階を提供します。FEGカソードは顕微鏡のベースにあります。電子ビームは、電子が試料を上方に進むにつれて、コンデンサ及び対物レンズによって成形されます。それらは初期画像の形成のためにYAGシンチレータスクリーンに向います。安定した信頼性のある光学系は、YAGスクリーン上の初期画像をさらに拡大します。画像の取り込み は、LVEM5の上部に取り付けられたデジタルカメラを使用して行われます。
基本モデルでは、CCDカメラが使用され、TEM BOOST搭載モデルではScientific CMOSが使用されます。カメラは、低照度、高ダイナミックレンジの画像キャプチャに最適化されています。光学系からの拡大画像は、観察および分析のために使用されます。
 走査型電子顕微鏡(SEM):複数のモードのための統合検出器
後方散乱電子検出器が、元々透過電子顕微鏡のみのために設計された電子光学カラムに直接組み込まれており、走査電子顕微鏡法を並行して実施することができる。SEMモードでは、電子ビームは狭いスポットに集束され、次いでサンプルにわたって繰り返し走査される。電子は、電子源の方向に高い角度で弾性的に散乱される。これらの後方散乱電子は、環状の固体検出器によって収集され、各走査点に対して別々に収集される。選択されたスポットサイズと最適化された作動距離の組み合わせにより、広範囲の倍率が可能になります。小さな作動距離は高い空間分解能を生み出し、分割された半環状検出器はレリーフコントラストの材料の選択肢を提供します。

ナノ材料分析に理想的
1台で複数のモード TEM / SEM / STEM / ED

LVEM5は、比類のないベンチトップの利便性と高度な複数のモードによるイメージング機能を組み合わせた革新的な技術プラットフォーム上に構築された最初の低電圧電子顕微鏡です。

商品の紹介動画はこちら

テクノロジーとデザイン

ベンチトップ デザイン

LVEM5は従来からモデルとは外れた基本設計概念を持っています。 ベンチトップだけに限っても、従来のTEM設計とは異なる基本設計概念を採用し、設置面積を大幅に小さくしました。 LVEM5は、古典的な電子顕微鏡よりも約90%小さくなっています。古典的な設計概念とは対照的に、電子光学カラムは非常に短く、LVEM5全体のわずか約50%の高さしかありません。これはLVEM5を実験室のデスクトップまたはベンチトップに設置することが出来ます。

低電圧電界放出銃:高輝度、高コントラスト

電子源は、電子顕微鏡のパラメータを決定します。LVEM5に採用された独自設計のショットキー型電界放出銃は、非常に高輝度で空間的コヒーレンスを持っています。 TEM画像のコントラストは、試料各部の電子間の相互作用の程度を変えることによって与えられます。古典的なTEMでは、高エネルギー電子よりも低エネルギー電子の方がサンプルとはるかに強く相互作用します。LVEM5の電子は、無機材料と有機材料の両方に強く散乱し、例外的な特徴差をもたらします。5 kVで5%のコントラスト差を得るのに必要な濃度差は、わずか0.074 g/cm3です。

永久磁石レンズ:​​冷却不要

LVEM5は、冷却を行わずに動作するように設計されています。従来の電子顕微鏡では、電磁レンズ内の循環電流によって生成される大量の熱を除去するために、能動的な冷却が必要とされます。LVEM5に使用しているユニークなデザインの永久磁石レンズによって、そのコンポーネントを冷却する必要性はなくなりました。

イオンゲッターポンプ:クリーン真空、クリーンカラム、クリーンイメージ

イオンポンプは、本質的に乾式で、振動がなく、非常に高い真空レベルを達成します。機械式ロータリーポンプや拡散ポンプが使っているようなオイルは使用していません。特別に設計されたイオンゲッターポンプを利用することにより、LVEM5はサンプル間のあらゆる汚染を回避し、安定した撮影条件や画像の乱れのない結果が得られます。

TEM 透過型電子顕微鏡:インライン、二段光学プラットフォーム

光学系
電子光学系は、倍率の最初の段階です。FEGのカソードは、顕微鏡のベース。電子が試料を通って上方に移動するので、電子ビームは、そのときコンデンサーと対物レンズによって整形されます。それらは、初期画像の形成のためのYAGシンチレータ画面に向かって継続します。独自の2段ステージ拡大システムに高い光学倍率を搭載することにより、YAG画面上の高空間分解能が可能になります。

光学系は、安定で信頼性が高く、初期画像をYAG画面上にさらに拡大します。蛍光スクリーンから光学オプティクスへの高効率な光伝送があります。異なる光対物の選択は、広い倍率を可能にします。

デジタル イメージング
デジタルイメージングは、LVEM5のトップに取り付けたペルチェ冷却CCDカメラによるものです。カメラは、低照度、高ダイナミックレンジ画像キャプチャに最適化されています。光オプティクスで拡大された画像は、その後の閲覧や解析のためにキャプチャされます

SEM 走査型電子顕微鏡:マルチモード用の集積検出器

後方散乱電子検出器は、走査電子顕微鏡検査を並列に実行可能にするように透過型電子顕微鏡専用に設計され、電子オプティクス・カラムに直接組み込まれています。 SEMモードでは、電子ビームが小さいスポットに集束され、次にサンプル上を繰り返しスキャンします。 電子は、電子源の方向に高い角度で弾性的に後方散乱されます。これらの後方散乱電子は、走査点ごとに別々に円環状固体検出器によって収集されます。後方散乱電子の空間強度分布は、PCソフトウェアで最終画像を形成するために使用されます。 選択されたスポットサイズと最適化された作動距離の組み合わせにより、広い範囲の倍率を可能にします。小さな作動距離は、高い空間分解能を生み出し、セグメント化された半環状検出器は、材料やレリーフコントラストの選択肢を提供します。

独創的デザイン:

操作コンソールによって、オペレーターが顕微鏡本体から離れて、システムを操作し、モニターで結果を観察できるので、飛躍的な快適性が得られます。 フィードバックは、コントロールパネル上からだけではなく、LVEM5の総合的ソフトウェアを通じて直接提供されています。

TEMモード

透過型電子顕微鏡(TEM)モードでは、薄い試料を電子ビームが貫通します。 このモードは、強化された本来のコントラストが最も顕著なLVEM5の利点です。入射ビームの電子が透過する時に、透過電子顕微鏡の情報が得られ、試料の原子により散乱します。TEM分析の典型的な試料は、超薄膜バルク材料の薄片、またはナノサイズの粒子薄膜上に堆積した繊維です。

LVEM5は低電圧(5kV)透過型電子顕微鏡(TEM)です。これは、伝統的な電子顕微鏡の加速電圧(80kV -200kV)を下回っています。TEMイメージにおいて、増加電子散乱の結果、大きなコントラストになります。

コントラストの向上のメリット
・改善されたコントラスト – 密度差の下限しきい値
・重金属染料を使用せずに、高kVの方法では分解しない可視化試料
・人為的な結果を避ける : 染料によってもたらせた非既存の構造

Courtesy of:
Institute of Parasitology, Academy of Sciences of the Czech Republic
Microsc Microanal 13 (Suppl 3), 2007

左 1. 5kV TEM において、コントラストつける物質を使わない、ライム病ボレリアの孤立した鞭毛
右 2. 100kV TEM において、酢酸ウラニルで負の染色した鞭毛

超高コントラストは、明るい、高コヒーレント電子ビームによって画像が生成されます。顕著な改善はTEMの結果で品質が観察されます。通常コントラストを高める染色は、LVEM5では不要です。

LVEM5はベンチトップ構成の唯一の透過型電子顕微鏡(TEM)です。設置のために専用の施設は不要です。特別な電源、冷却、防振は不要です。

TEM ブーストモード

NEW TEM BOOSTは TEMイメージで総合倍率と高分解能を提供する、TEMイメージ モードのハードウエア ベースの拡張機能です。高いイメージ クオリティーのために、高感度カメラとパワフルな投影レンズの組み合わせで高い倍率と分解能が可能になります。倍率の範囲が1,400倍から700,000倍に向上します。1.2nmの改善された解像度の組み合わせで、TEM 最終イメージ解像度 0.18nm/pixel 最大倍率が得られます。

ナノ粒子分析のために、2-10nmの範囲でサイズ、形状を計測できます。薄く切られた標本は倍率の全範囲で、大きな視野、強調された画像の品質を見ることができます。

詳細は TEM BOOST Page をご覧下さい。

主な仕様
動作電圧 5 kV
解像度 基本モデル 2 nm
TEM BOOST付き 1.2 nm
最終イメージ解像度 基本モデル 0.65 nm/pixel
TEM BOOST付き 0.18 nm/pixel
倍率範囲 基本モデル 2,200x – 230,000x
TEM BOOST付き 1,400x – 700,000x
最大イメージ キャプチャー サイズ 基本モデル 2056 x 2056
TEM BOOST付き 2560 x 2160
電子源 電界放出銃 (FEG)
モーター駆動ステージ Yes

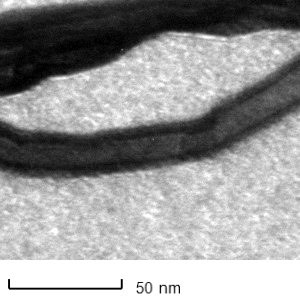

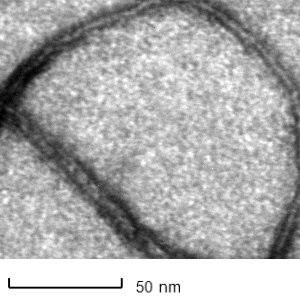

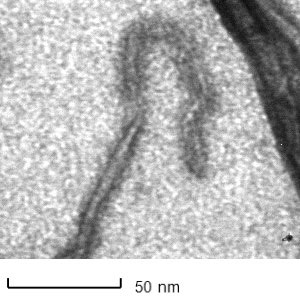

Carbon Nonotubes

Carbon Nonotubes

Carbon Nonotubes

Carbon Nonotubes

Ferretin Protein

Ferretin Protein

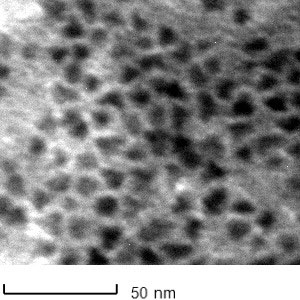

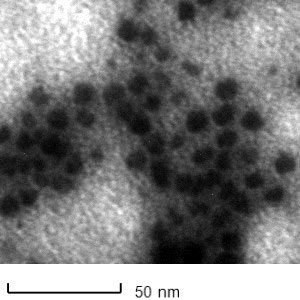

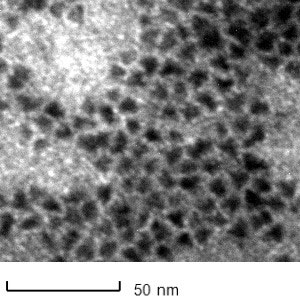

6nm CdSe Nanoparticles

6nm CdSe Nanoparticles

Sample Images

Click to view the full TEM Gallery

SEMモード

走査型顕微鏡モードでは、ビームは試料を透過しません。ビームが試料上を走査します。試料から跳ね返る電子は、特別な後方散乱電子検出器(BSE)および、表面構造の画像によって収集され、組織の情報が生成されます。BSE検出器は四分円に分割されます。SEMイメージでは、染色または切片厚に関係なく、ほとんどの試料を観察できます。

固体試料は最小限の前準備だけでSEMモードで観察出来ます。コーティングは非導電性材料のSEMイメージングのために必要ですが、LVEM5 低加速電圧はコーティング無しで、自然の状態で非導電性試料の観察が可能です。SEM観察用の試料は基板上に分配された、ナノ粒子、フィラメントだけでなく、バルク試料の断片または破断面です。

LVEM5 はベンチトップ型構成で唯一なマルチモーダルな電子顕微鏡です。TEMとSEMモードで画像化する唯一の卓上型SEMです。

LVEM5 は簡単に操作ができます。電子顕微鏡写真を撮るために高度な訓練を受けた技術者を必要としません。

動作電圧 5kV
解像度 3nm
検出器 BSE
倍率範囲 640x – 100,000x
イメージ キャプチャー サイズ 512 x 512, 1024 x 1024,  2056 x 2056
電子源 フィールド エミッション ガン(FEG)
モーター駆動ステージ 標準
コントラストを得るために高電圧電子顕微鏡では染色をしますが、LVEM5 ベンチトップは不要です。 LVEM5 Gallery をご覧下さい。(写真をクリックすると大きくなります) Click to view the full SEM Gallery

STEMモード

STEMイメージは試料全体が同時に電子ビームに照射されなく、試料に小さな直径で横断的にスキャンするので、TEMとは異なります。染色した試料の観察、TEMで必要とされる厚さより厚い場合に有効な技術。

LVEM5 Galleryをご覧下さい。(写真をクリックすると大きくなります) Click to view the full STEM Gallery

EDモード

LVEM5 における電子回折パターンは、結晶性または部分結晶材料(セラミック、金属またはポリマー)の薄い試料に対して得られます。単結晶または高度なテクスチャ化薄膜は、ドットパターンを生成、多結晶は環状の回折パターンを生成します。

パターン(リングまたはドットと個々のリングの強度との間の距離)の設定は、分析材料に見出すことができる特定の結晶相の特長です。

LVEM5 における回折モードがTEMモードから簡単にアクセスし、取得したパターンは、特定の領域または試料中に存在する機能(粒、粒子、フェース)に起因することが出来ます。取得された回折パターンのその後の分析は、試料の結晶構造、結晶角、試料の位相構造に関する情報を提供します。

LVEM5 Galleryをご覧下さい。(写真をクリックすると大きくなります) Click to view the full ED Gallery

4イメージモード

LVEM5 は多様なイメージング モードを持っています。4-in-1 電子顕微鏡です。
透過型電子顕微鏡 (TEM)
走査型電子顕微鏡 (SEM)
走査型透過電子顕微鏡 (STEM)
電子回折 (ED)

試料を動かすこと無くイメージモードの切り替えができます。

ED

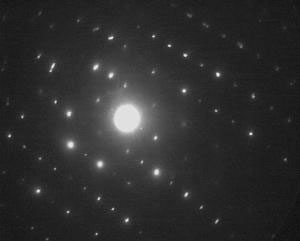

Electron Diffraction pattern of ZnO crystal

SEM
SEM image of Hydrogel

STEM
STEM image of Polyethylene single crystals

TEM

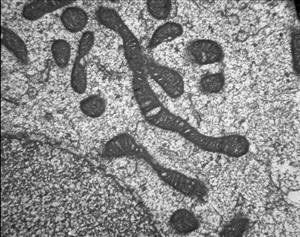

TEM image of cell organelles

特徴

マルチプル イメージング モード、卓上、価格の優位性

同一の電子ビームでTEM、ED、SEM、STEM
機械的、光学的、真空の構成
任意の場所に設置
特注の必要性なし
経済的な価値



ソフトウェア

LVEM5は、直感的なユーザーソフトウエア インターフェイスを介してコントロールされます。全ての重要な顕微鏡パラメーターのモニタリングと調整を可能にします。ソフトウエアによって全てのイメージモードをシームレスに切り替えられます。ソフトウエアはLVEM5の操作コンソール機能の多くを複製、仮想キーボードとして機能します。
全てのモードで、画像取得をソフトウエアによって行われます。TEM取得モジュールは、ライブ イメージ、デジタルカメラ変数を完全に制御するためのFFTとスケールバー表示が含まれます。

デジタル イメージング

QImagingからサイエンティフィック グレードRetiga 4000R ペルチェ冷却デジタルカメラは、低照度感度、高ダイナミックレンジのために、LVEM5に選択しました。Retiga 4000Rは2048×2048ピクセル アレイとKodak KAI 4021プログレッシブ スキャンCCDを搭載しています。

TEM BOOST付きのLVEM5のカメラは、Andor からアップグレードしたZyla 5.5 サイエンティフィックCMOSカメラを採用しています。このカメラの特長は光に高感度で高速、コンパクトTE冷却設計です。超感度CMOSカメラは、比類のない1.2エレクトロン典型的なリード ノイズ フロア、30f/s 、200MHzピクセル リードアウトです。ベストCCDカメラでも2エレクトロン ノイズ、リードアウト速度1MHz 遅くとも0.15f/sです。

イメージ後処理のために、LVEM5 ソフトウエア キットには、コントラスト調整のためのQCapture Pro ソフトウエア、エクスポート ファンクション付きマルチプル イメージ測定、空間フィルターリング、他の操作が含まれます。

Click to view the full LVEM5 Gallery

仕様

試料
グリッド 3 mm TEM グリッド
試料交換時間 ~ 3 分
モーター駆動ステージ
電子工学
コンデンサーレンズ 永久磁石
    最小照射領域 100 nm
    コンデンサー開口 f 50, 30 µm
対物レンズ < lang=”CS”>magnetostatic
    焦点距離 1.26 mm
    CS 0.64 mm
    CC 0.89 mm
    αtheoretical (開口角) 10-2 rad
    Objective (コントラスト) 開口 f 50, 30 µm
投射レンズ (TEM) Electrostatic
    Basic TEM 単レンズ
    TEM BOOST 二重レンズ
電子銃 (FEG)
シットキー カソード  ZrO/W[100]
    電流密度 0,2 mA sr-1
    寿命 > 2,000 時間
光 オプティックス
Objectives Olympus M 4x NA 0.13
Objectives Olympus M 40x NA 0.95
TEM イメージ キャプチャー
基本 TEM
    カメラ Retiga 4000R CCD
    センサーサイズ 2,048 x 2,048 ピクセル
    デジタル処理 12-bit
    ピクセルサイズ 7.4 x 7.4 µm
    冷却 ペルチェ冷却
    リードノイズ 12 e
TEM BOOST
    カメラ Zyla 5.5 Scientific CMOS
    センサーサイズ 2,560 x 2,160 ピクセル
    デジタル処理 12 or 16 bit
    ピクセルサイズ 6.5 x 6.5 µm
    冷却 TE 冷却
    リードノイズ 1.2 e
イメージング モード TEM, ED, STEM, SEM
基本 TEM
    解像力 2 nm
    総合倍率 2,200-230,000x
TEM BOOST
    解像力 1.2nm
    総合倍率 1,400-700,000
ED (電子線回折)
    最小プローブサイズ 100 nm
    Camera Length (binning 1×1) 2,100 Pixels
    Camera Constant (binning 1×1) 36.3 nm pixels
STEM
    解像力 2.5 nm
    Max. 倍率 250,000x
    Max. 視野 25 x 25 um
SEM (BSE 検出器)
    解像力 3 nm
    Max. 倍率 100,000x
    Max. 視野 200x200um
真空
エアロック システム (試料交換用)
    ダイヤフラムとターボ分子ポンプ 10-5 mbar
物体空間
    イオン ゲッター ポンプ (10 lsec-1) 10-8 mbar
電子銃
    イオン ゲッター ポンプ (3 lsec-1) 10-9 mbar
消費電力
    スタンバイ (イオン ゲッター ポンプのみ) 11 W
    電源 120 W
    エアロック ポンプ システム 250 W
重さとサイズ
  重さ サイズ (L x W X H)
電子及び光オプティックス装置
          (顕微鏡本体とハウジング)
25 kg (55 lbs) 29 x 45 x 43 cm
(12 x 17 x 16 inches)
エアロック  ポンプ システム
          (床置きターボ分子ポンプ)
17 kg (37 lbs) 30 x 30 x 34 cm
(12 x 12 x 13 inches)
電源
          (電気ユニット)
19 kg (41 lbs) 47 x 27 x 27 cm
(19 x 11 x 11 inches)
加速電圧 5kV
*冷却水不要



仕様(英文)
Specimen
Grids 3 mm TEM grids
Specimen Exchange Time ~ 3 minutes
Motorized Stage Movement
Electron Optics
Condenser Lens Permanent magnets
          Smallest illuminated area 100 nm
          Condenser apertures f 50, 30 µm
Objective Lens magnetostatic
          Focal length 1.26 mm
          CS 0.64 mm
          CC 0.89 mm
          αtheoretical (aperture angle) 10-2 rad
          Objective (contrast) aperture f 50, 30 µm
Projection Lenses (TEM) Electrostatic
          Basic TEM Single Lens
          TEM BOOST Double Lens
Electron Gun (FEG)
Schottky cathode ZrO/W[100]
          Current density 0,2 mA sr-1
          Lifetime > 2,000 hours
Light optics
Objectives Olympus M 4x NA 0.13
Objectives Olympus M 40x NA 0.95
TEM Image Capture
Basic TEM
          Camera Retiga 4000R CCD
          Sensor Size 2,048 x 2,048 pixels
          Digitization 12-bit
          Pixel Size 7.4 x 7.4 µm
          Cooling Peltier cooled
          Read Noise 12 e
TEM BOOST
          Camera Zyla 5.5 Scientific CMOS
          Sensor Size 2,560 x 2,160 pixels
          Digitization 12 or 16 bit
          Pixel Size 6.5 x 6.5 µm
          Cooling TE Cooled
          Read Noise 1.2 e
Imaging modes TEM, ED, STEM, SEM
Basic TEM
          Resolving power 2 nm
          Total Magnification 2,200-230,000x
TEM BOOST
          Resolving power 1.2nm
          Total Magnification 1,400-700,000
ED (Electron Diffraction)
          Minimum Probe Size 100 nm
          Camera Length (binning 1×1) 2,100 Pixels
          Camera Constant (binning 1×1) 36.3 nm pixels
STEM
          Resolving Power 2.5 nm
          Max. Magnification 250,000x
          Max. Field of view 25 x 25 um
SEM (BSE detector)
          Resolving Power 3 nm
          Max. Magnification 100,000x
          Max. Field of view 200x200um
Vacuum
Airlock System (for Sample Exchange)
          Diaphragm and Turbomolecular pump 10-5 mbar
Object Space
          Ion Getter Pump (10 lsec-1) 10-8 mbar
Electron Gun
          Ion Getter Pump (3 lsec-1) 10-9 mbar
Electrical Requirements (Consumption)
          Standby (Ion Getter Pumps Only) 11 W
          Power Supply 120 W
          Airlock Vacuum Pumping System 250 W
          Click here for statement of electrical conformity PDF HTML (in new window)
Dimensions
  Weight Size (L x W X H)
Electron and Light Optics System
(Microscope proper and housing)
25 kg (55 lbs) 29 x 45 x 43 cm
(12 x 17 x 16 inches)
Airlock Pumping System
(Floor-based Turbo-Molecular Pump)
17 kg (37 lbs) 30 x 30 x 34 cm
(12 x 12 x 13 inches)
Power Supply
(Electronics Unit)
19 kg (41 lbs) 47 x 27 x 27 cm
(19 x 11 x 11 inches)
Accelerating voltage 5kV
*No cooling water is required

サイズ比較

コントラストの比較

 マラリアの微小管の比較
LVEM5 sample courtesy of Dr. David Elliot, The University of Arizona

左がマラリア分裂体のイメージ。核膜(黄色い矢印)のコントラストは弱いですが、右のLVEM5のイメージは非常にはっきりとしています。さらに、発達しているメロゾイド(赤い矢印)はLVEM5のイメージでははっきり見えています。しかし、古典的なTEMイメージではかろうじて識別されるに過ぎません。LVEM5は染色していません。

Images courtesy of Dr. David Martin, Larry Drummy et al., The University of Michigan

これらのイメージは、マイクロチューブのイメージング結果を比較しています。LVEM5の結果は非染色なのに対し、左側の古典的なTEM試料は染色されています。 LVEM5の結果は、電子密度やマクロチューブの質量厚さの真のイメージを提供しています。

コストの比較

LVEM技術は、古典的な電子顕微鏡(EM)に比べて、遙かに手頃な価格です。LVEMは、ベースモデルの古典的な電子顕微鏡(EM)のコストの約20%で、電子光学イメージングを得る唯一の予算フレンドリーなルートです。さらに、大型電子顕微鏡に求められるような周辺コストは必要ありません。LVEMには、冷却水や、除振装置、電界除去装置、その他特別な電子機器は必要ありません。単に、標準のコンセントに差し込むだけです。デスクトップに収まるので、専用の部屋や高価な改修の必要性もありません。

仕様の比較

LVEM 5 LVEM25 従来型TEM
  LVEM5 LVEM25 従来型のTEM
動作モード TEM, STEM, SEM, ED TEM, STEM, ED TEM
コントラスト 非染色サンプル 高い 高い 低い
動作電圧 5kv 10, 15, 25kv 80-300kv
電子源 電界放射電子銃 (FEG) 電界放射電子銃 (FEG) Tungsten or FEG
分解能
TEM 分解能 基本 – 2nm Boost – 1.2nm 1.0nm 2nm以下
最終TEMイメージ分解能 基本 – 0.65nm/pixel Boost – 0.18nm/pixel 0.07nm/pixel
設置
場所 卓上、実験台 卓上、実験台、移動カート 専用の部屋
電気 標準のテーブルタップ 標準のテーブルタップ 専用高電圧電源
冷却水 不要 不要 必要 : 0.2-0.6 Mpa
圧縮空気 不要 不要 圧縮空気: ‘4-6 Atm
エアロックポンプダウン 3 分 (ミニ型カラム) 3 分 (ミニ型カラム) 長時間 (カラムのサイズによる)
重さ 22.7kg (50 lbs) 91kg (200 lbs) 730kg (1,609 lbs)
サイズ 61 x 61cm (2 ft X 2 ft) 92 x 61cm (3 ft X 2 ft) 214 x 244cm (7 ft X 8 ft)
操作
  簡単 簡単 複雑
  グループ全員で使用 グループ全員で使用 専用オペレーター
  学生が扱えます 学生が扱えます
適した試料
  ナノ粒子 ナノ粒子 ナノ粒子
  非染色ポリマー切片 非染色ポリマー切片 非染色ポリマー切片
  非染色生体の切片 染色ポリマーの切片 染色ポリマーの切片
  粉末 非染色ポリマーの切片 ナノチューブ
  繊維 非染色生体の切片
  ナノチューブ 粉末
  バルク材料 繊維
  バルク材料 繊維
  ファージ ナノチューブ
    ファージ
    ウイルス
切片(薄片)の厚さ
  20 – 50 nm.TEM 80+ nm. TEM 80+ nm TEM
  20 – 80 nm. 80+ nm. STEM 80+ nm. STEM
真空中の試料 Yes Yes Yes
価格 ベンチトップ価格 ベンチトップ価格 ¥60,000,000 〜 ¥250,000,000

価格はすぐにお見積もりします。設置(1日)とトレーニング(4日)を含みます。

  LVEM5 従来の卓上SEM
動作モード TEM, STEM, SEM, ED SEM のみ
試料コーティング 有益 有益
  必須ではありません 必須ではありません
動作電圧 5kv 1-30kv
電子源 電界放射電子銃 (FEG) タングステン フィラメント
設置
場所 デスクトップ、実験台 デスクトップ、実験台
SEM 分解能 3 nm 100nm 以上
適した試料 ナノ粒子 バルク材料
  非染色ポリマー切片 繊維
  非染色生体の切片 粉末
  粉末
  繊維
  ナノチューブ
  バルク材料
  ファージ
  ウイルス
真空中の試料 Yes モデルによって異なる
価格 ベンチトップ価格 ベンチトップ価格

TEM 透過型電子顕微鏡 TEMブースト- 強化イメージングモジュール

TEMブーストは、TEMイメージで増加した総合倍率とより高い分解能を提供するTEM撮像モードのハードウェアベースの増強モジュールです。

全体のTEM倍率範囲にわたって強化された画像品質は、倍率のはるかに広い範囲に結合されて、このオプションのアップグレードによって既に強力なベースモデルを、より大幅に改善します。

倍率の範囲は1,400-700,000倍に改善されます。1.2 nm の改善された解像力と組み合わせることで、最大倍率で0.2nm/ピクセルのTEM画像の解像度が得られます。

ナノ粒子の分析のために、これは2-10nm範囲の対象物の大幅に改善されたサイズおよび形状の測定を意味します。薄切片では、これは倍率の全範囲にわたって、より大きな視野および強化された画像品質を意味します。他の多くの応用分野でも、この改善の恩恵を受けます。

サンプル イメージ

カーボンナノチューブ

カーボンナノチューブ

カーボンナノチューブ

カーボンナノチューブ

Ferretinプロテイン

Ferretinプロテイン

6nmのCdSeナノ粒子

6nmのCdSeナノ粒子

アクセサリ

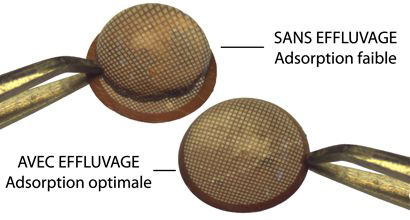

TEMカーボンの支持膜は疎水的な傾向があります。
空気とグロー放電処理は、水溶性の吸着を可能にし、負に荷電し親水性カーボン膜の表面を作ります。

親水性または疎水性、負または正電荷
特定のガス雰囲気でのグロー放電処理は、拡散するソリューションの吸着を最適化するために、TEM支持フィルムまたはグリッドの表面特性を変更します。

Viral Capside Deposited Without Glow Discharge

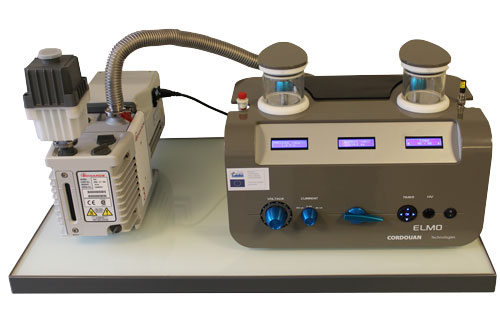

ELMO グロー放電システム 詳細はこちら

Viral Capside Deposited With Glow Discharge


オプション:チルトホルダー

LVEM5透過型電子顕微鏡(TEM)モードでは、電子断層撮影を行うために、オプションの傾斜(チルト)ホルダーと組み合わせて使用することができます。これは、2D画像から詳細な3D構造を得るための技術です。プロセスにおいて、電子ビームは、ターゲットのサンプルの中心周りの回転角度の増分でサンプルを通過します。この情報は収集され、ターゲットの三次元画像を組み立てるために使用されます。

さらに、LVEM5走査型電子顕微鏡(SEM)モードでは、写真測量を行うために、オプションの傾斜ホルダーと組み合わせて使用することができます。この技術は、BSE検出器に対して異なる角度で保持されたサンプルから取得した2次元画像から3次元形状情報を抽出することを含みます。

LVEM5用傾斜ホルダーは、異なる視点からの様々な異なるサンプルのタイプの分析を可能にし、サンプルの3次元画像の再構成を可能にします。

主な仕様
傾斜 ±22.5º
対応  TEM, SEM,STEM モード

チルト(傾斜)ホルダー オプション

オプション:AFMチップホルダー

LVEM5電子顕微鏡は、ほとんどのAFMチップのイメージング用のAFMチップホルダー(オプション)と組み合わせて使用することができます。これは、AFMチップの品質とデザインに関する詳細な情報を得るための迅速な手法です。原子間力顕微鏡(AFM)は、サンプル表面をスキャンするために使用される鋭い先端(プローブ)を有するカンチレバーに依存します。AFMチップは、一般におよそ数ナノメートルの曲率半径を有しています。

先端がサンプル表面に接近するとき、先端とサンプル間の力がカンチレバーの振れになります。測定可能な力には、機械的な接触力、ファン・デル・ワールスの力、、毛管力、化学結合、静電気力、磁気力などが含まれます。AFMプローブの性質が、測定された力だけでなく、顕微鏡の最終感度を決定します。

先端形状やシャープネスは、TEMおよびSEMの両方のモードで簡単に測定することができます。迅速な試料交換と、この汎用性により、AFMプローブの製造に伴う品質保証検査には強力な利点になります。

化学的および生物学的にコーティングされたAFMチップ、またはナノ粒子やリガンドなどの粒子付着のAFMチップのようなカスタムAFMチップは、簡単に画像化することができます。さらに、LVEM5による低電圧イメージングでは、機能性AFMチップに使用される柔らかい材料(ポリマー、生物学的材料)の極めて高いコントラストが得られます。

SEM イメージ





TEM イメージ





Key Specifications
Maximum substrate size 4.0mm x 2.0mm x 0.45mm
Compatible with TEM and SEM

サンプル画像

適切なコントラストは、高電圧電子顕微鏡にとって永続的な課題です。
これらの顕微鏡に何かを見えるようにするには、通常、重金属染色が必要です。
染色はそのコントラストを加えることができるが、サンプルの損傷およびアーチファクトの出現にも寄与します。
しかしLVEM5 ベンチトップTEMでは染色は必要ありません。

LVEM5 詳細はこちらをクリックしてください
和文カタログ pdf

お電話でのお問い合せ
03-6260-8880
FAX番号
03-6260-8877
