ダイ形状計測システム DGMS

DGMSは、線引きダイ、エナメリングダイ、成形ダイ、ワイヤー、成形ワイヤー、ロッドの計測装置です。
DGMSはモジュール型設計となっています。基本的なシステムをいくつもの追加ハードモジュールと
ソフトウェアモジュールでアップグレードできます。測定は画像処理を用いて光学的に行われます。
DGMSシステムには2つの対物レンズが組み込まれています。カバーしたい直径範囲に応じて、
一般的には0.4xおよび4xまたは1xおよび10xの組み合わせから選択します。
基本システムは完全に装備された測定器で、すぐに使用できます。以下の標準測定機能を持っています。
・    線引きダイとエナメリングダイの直径および真円度
・    線引きダイとエナメルダイの開口部測定
       (オプションのハードウェアとソフトウェアモジュールを追加すると、以下の測定機能を追加できます)
・    描画ダイの減角
・    ワイヤーの直径と真円度

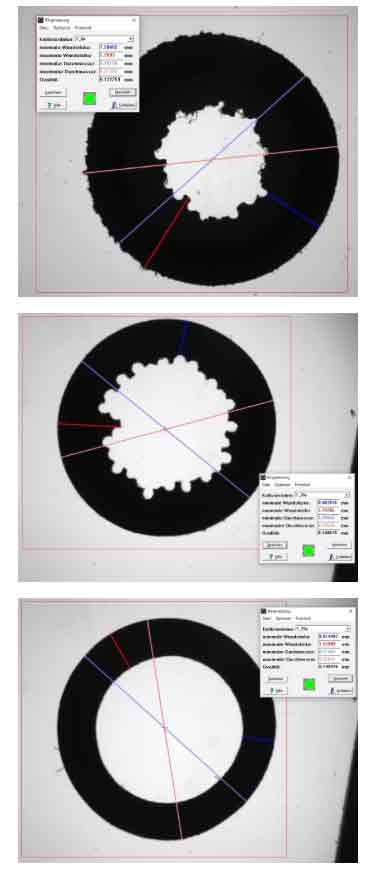

・    成形ダイ、成形ワイヤーおよびロッドの直径

減角測定
DGMSには、線引きダイの減角を測定するためのハードおよびソフトウェアを実装することができます。これはオプションの追加機能で、アップグレードの際にも実装できます。
成形ダイの測定

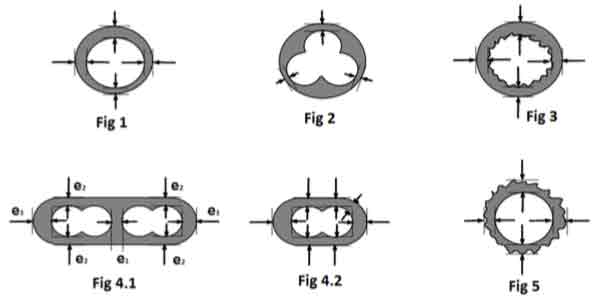

成形ダイはソフトウェアモジュールの追加により測定できます。標準的な形状のダイに利用可能な測定機能があります。特殊形状のダイの場合、ソフトウェアはその形状と評価を必要とするパラメータに適合させることができます。
ワイヤー、成形ワイヤーおよびロッドの測定
ワイヤー測定にはワイヤーを取り付けるための追加治具を必要とします。ワイヤーホルダーは線引きダイの固定に使うユニバーサルホルダーに取り付けて使うことになります。ユニバーサルホルダーはDGMSの標準付属品に含まれています。

追加のワイヤーホルダーのほかに、ソフトウェアのアップグレードも必要です。ソフトウェアのアップグレードには追加の測定モジュールが含まれており、線引きダイの直径の代わりにワイヤーの直径を測定することができます。ワイヤーホルダーには2つのオプションがあります。

低価格高精度線引きダイ測定システムDMS-M

DMS-Mは測定レンズ1つと、直径範囲に応じて選べるレンズ5つが搭載可能です。
測定直径範囲は0.015mm〜15mmです。 しぼりダイ径測定は直径約0.015から可能です。
非接触、オペレーターに依存しない測定が適しております。 最初に線引きダイを通してワイヤーを引く従来の方法と比べると、直接的な方法はかなり高速で、特に1〜2作業を節約できます。 従って、投資収益率は1年未満です。
線引きダイは測定装置に手動で挿入し、記録はボタンを押すと開始します。 はじめに、測定システムは自動でフォーカスされ、ソフトウェアで制御されます。 結果はモニターに約5秒で表示されます。 必要に応じて、結果はファイルに保存、またはいつでも印刷可能です。 電動のため、電動のため、ソフトウェアでフォーカシングを制御し、測定は高速勝つ高精度で実行されます。

ワイヤー直径 粗さ計測装置 DM1

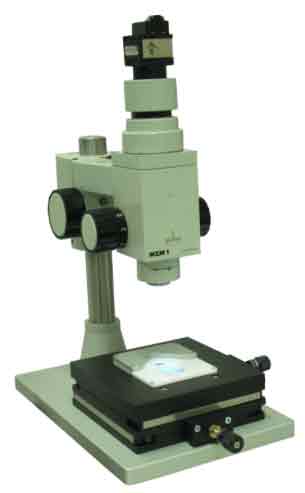

DM1は、ワイヤーの直径と真円度、線引きダイとエナメリングダイの測定システムです。線径は画像処理システムにより高精度に測定されます。真円度の測定には、いくつかの方位角で直径を測定するための特別なワイヤーの回転ホルダーが必要です。測定の精度は1ミクロン未満です。

DGMS – ワイヤー、成形ワイヤーおよびロッドの測定

ワイヤー測定にはワイヤーを取り付けるための追加治具を必要とします。ワイヤーホルダーは線引きダイの固定に使うユニバーサルホルダーに取り付けて使うことになります。ユニバーサルホルダーはDGMSの標準付属品に含まれています。

追加のワイヤーホルダーのほかに、ソフトウェアのアップグレードも必要です。ソフトウェアのアップグレードには追加の測定モジュールが含まれており、線引きダイの直径の代わりにワイヤーの直径を測定することができます。

Drawing Die Inspector

線引きダイの目視検査のための特別な顕微鏡です。

Drawing Die Inspector（DDI）は、ワイヤー線引きダイの内面を簡単に目視検査するためのものです。
内面を高度に研磨された状態のワイヤー線引きダイの場合、直接光が顕微鏡の対物レンズでは捉えきれない方向に反射するため、目視検査のための照明配置が難しくなります。したがってそのような照明が使用される場合、画像フィールドは真っ暗になってしまいます。
DDIは、間接的な拡散照明を使用し、線引きダイの内側表面の詳細な画像を捉えます。
光学系はステレオズーム顕微鏡です。倍率は6.7xから45xの間で無段階に調整できます。
機械的セットアップは、ワイヤー線引きダイの検査のニーズに合わせて特別に設計されています。
顕微鏡の視野角は、あらゆるタイプの線引きダイに対して高い結像品質が得られるように調整できます。

線引きダイの目視検査のための特別な顕微鏡 DDI

Drawing Die Inspector（DDI）は、ワイヤー線引きダイの内面を簡単に目視検査するためのものです。
内面を高度に研磨された状態のワイヤー線引きダイの場合、直接光が顕微鏡の対物レンズでは捉えきれない方向に反射するため、目視検査のための照明配置が難しくなります。したがってそのような照明が使用される場合、画像フィールドは真っ暗になってしまいます。
DDIは、間接的な拡散照明を使用し、線引きダイの内側表面の詳細な画像を捉えます。
光学系はステレオズーム顕微鏡です。倍率は6.7xから45xの間で無段階に調整できます。
機械的セットアップは、ワイヤー線引きダイの検査のニーズに合わせて特別に設計されています。
顕微鏡の視野角は、あらゆるタイプの線引きダイに対して高い結像品質が得られるように調整できます。

ダイ検査と顕微鏡計測 DIM

DIMは、画像処理に基づいたマニュアルフォーカスと測定機能を備えたワイヤー線引きダイ計測検査システムです。マニュアルフォーカシングは非常に価格競争力のあるセットアップを可能にします。しかしながらDIMは画像処理によって高い測定精度を提供します。

標準測定機能は次のとおりです
・    線引きダイの内径
・    線引きダイのシリンダー真円度

DIMは、線引きダイの直径と真円度の測定システムです。
測定は画像処理ソフトウェアによって光学的な手法でなされます。

マニュアルフォーカスのため、DIMは非常に価格競争力のあるソリューションですが、高い測定精度も提供します。
さらに接眼レンズによる線引きダイの目視検査が可能です。
 DIMにはデフォルトで3つの測定光学系が装備されています。直径0.1mm〜5mmの測定範囲をカバーしています。
このソフトウェアは、正確な焦点位置を決定する機能が含まれています。ソフトウェアとの連携で以下の測定精度を達成することができます。

線引きダイ直径測定精度
<0.4mm±3μm
0.4 〜 2.4mm±5μm
2.4〜5.0mm±10μm

このソフトウェアは以下の機能を提供します
・    PCスクリーンへカメラからのライブ映像表示
・    線引きダイの直径と真円度の自動測定

ダイ形状計測装置　7.125.3   4x / 0.4x　内容と機能　概算 DGMS

内容と機能　

納期：約11か月　装置と設置、トレーニングを含む
消費税、運送、輸入にかかる費用は含まれていません。
お気軽にお問い合わせください。
