Dataray ｜統合型レーザーパワーメーター

DataRay × Laser Point srl 共同開発。

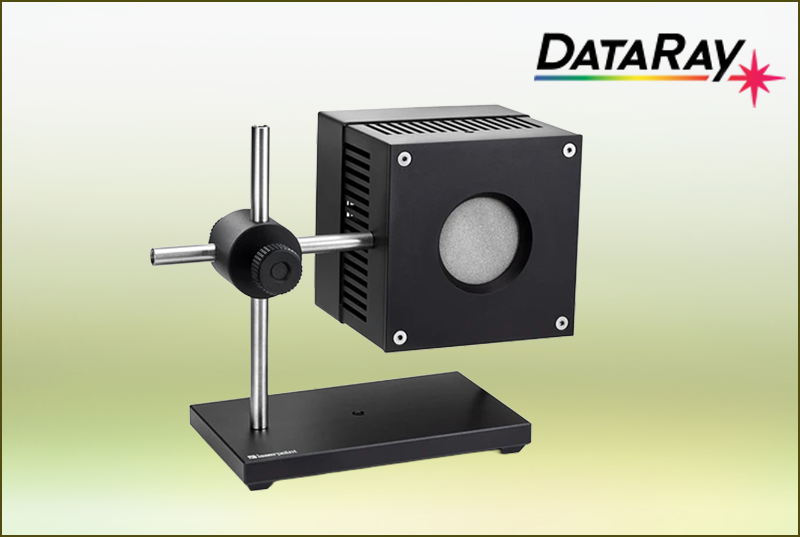

レーザービーム出力とプロファイルの同時計測が可能なパワーメーター

DataRayの統合型レーザーパワーメーターは、レーザー出力測定とビームプロファイル評価を同一測定系で同時に行えるパワーメーターです。絶対出力測定に加えてビーム状態の同時確認が必要な、研究開発・装置評価・現場保守の用途に対応します。

ラインナップは開口径・最大平均出力・冷却方式で分かれており、低出力の実験用途から高出力レーザー監視まで幅広く対応します。

Laser Point社の高出力センサー技術と、DataRayの解析ソフトウェアを統合したパワーメーターシリーズ
高耐力センサー（Laser Point）＋解析・可視化（DataRay）を一体化 !

製品概要・特長

仕様・モデル一覧

技術情報・ダウンロード

製品概要・特長

製品の位置づけ

レーザーの平均出力を絶対値で測定するパワーメーター。
DataRay製ビームプロファイラと組み合わせることで、出力値とビーム状態を同一条件・同時に評価できます。
CWおよびパルスレーザーの両方に対応。

主な機能

・最大平均電力はkWまで

・解像度は100µWまで

・耐損傷性コーティング（最大4kW/cm2 @5kW）

・吸収体スペクトル範囲：0.19〜11µm（UV〜IRの広帯域に対応）

・最大絞り値70mm

・パッシブ冷却とアクティブ冷却のオプション

・ USB接続

・ NISTトレーサブル校正

・ DataRayプロファイラと互換性があり、電力とプロファイル測定を同時に行うことができます。

モデルの選び方

出力レベルと使用環境に応じて冷却方式で選択します。

🌡️

Passive

受動冷却（ヒートシンク）

〜40 W

短時間・間欠測定向け。ラボ環境での基本的な出力評価に適します。

💨

Forced Air

ファン強制空冷

〜600 W

中出力レーザーの連続使用向け。現場保守・装置評価に対応。

💧

Water

水冷

600 W〜6 kW

高出力・長時間連続運転向け。産業用レーザーシステムの監視に適します。

※ 詳細な型番・仕様は「仕様・モデル一覧」タブを参照してください。

主な用途

・絶対電力測定（研究・校正）

・レーザー保守・サービス（現場調整）

・出力＋ビーム品質の同時監視（装置評価）

・産業用レーザーモニタリング（量産ライン）

仕様・モデル一覧

サンプルモデル一覧

全モデル共通仕様
吸収体スペクトル範囲：0.19〜11 µm　／　NISTトレーサブル校正　／　USB接続　／　耐損傷性コーティング（最大 11 kW/cm²）

モデル	最大平均出力 (W)	最小平均電力 (mW)	開口径 (mm)	解像度 (mW)	冷却方式
PM-CC-5-D12-BBF	5	10	12	0.1	ヒートシンク（受動）
PM-CC-40/200-D25-HPB	40	100	25	1	ヒートシンク（受動）
PM-FA-50-D30-HPB	50	50	30	1	ファン強制空冷
PM-FA-600-D40-HPB	600	500	40	10	ファン強制空冷
PM-WC-600-D70-SHC	600	500	70	10	水冷
PM-WC-3000-D55-SHC	3,000	6,000	55	1,000	水冷
PM-WC-6000-D55-SHC	6,000	15,000	55	1,000	水冷

※ 製品仕様は予告なく変更される場合があります。最終採用時は対象型番の供給可否をお問い合わせください。

型番・供給条件のご確認
掲載型番以外のモデルやカスタム仕様についても対応可能な場合があります。用途・出力条件をお知らせください。

お問い合わせ →

技術情報・ダウンロード

DataRayソフトウェアについて

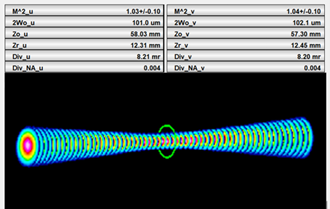

M²・発散角の同時測定画面例

DataRayソフトウェアはライセンス料不要・インストール台数無制限で使用できるフル機能のビームプロファイリングソフトウェアです。パワーメーターとプロファイラを同時接続することで、出力値とビーム品質を1つの画面で確認できます。

・ ISO 11146準拠のビーム径・M²・発散角測定

・ガウシアン・トップハットフィット、均一性評価

・ストリップチャート・ロギング・CSV／PDFレポート出力

・最大4カメラ同時接続・マルチビームモード対応

・ LabVIEW・MATLAB・Python対応のActiveXインターフェース

ダウンロード資料

レーザービームプロファイラー選定ガイド用途・波長・ビーム径からプロファイラの種類を選ぶための入門資料。カメラ式とスキャニングスリット式の違いも解説。 📄 PDFをダウンロード	ビームプロファイリングの概要ビームプロファイラで測定できるパラメータ（径・セントロイド・M²・ビーム形状など）を体系的に解説した技術資料。 📄 PDFをダウンロード
ソフトウェア機能説明 ISO準拠測定・M²・ロギング・マルチカメラ・ActiveXインターフェースなど、全機能を網羅したデータシート。 📄 PDFをダウンロード	DataRayパワーメーター製品チラシ全モデルのスペック一覧・冷却方式・開口径・対応出力レンジをまとめた製品フライヤー（英語版）。 📄 PDFをダウンロード

※ ダウンロードには会員登録は不要です。
