小型 原子間力顕微鏡 ezAFM　NanoMagnetics Instruments

仮
仮
仮
仮

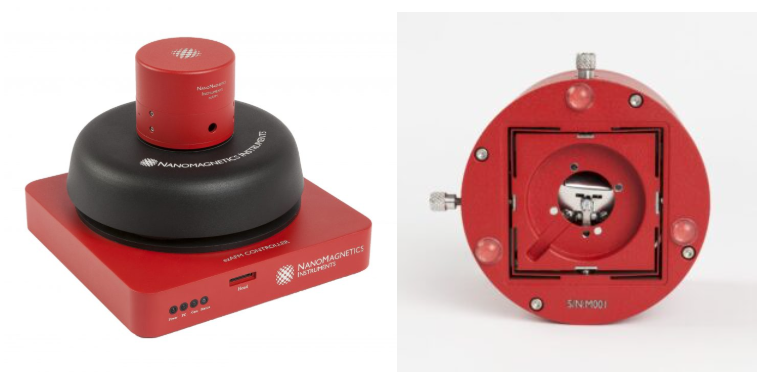

設置面積70x30cm、2種類のスキャンヘッドオプション！

型式：ezAFM

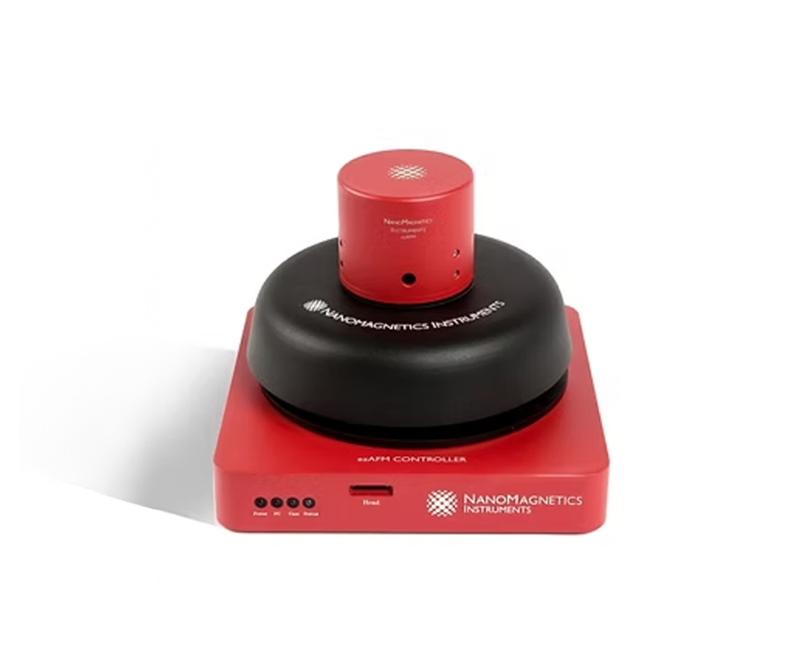

ezAFMはコンパクトで設置しやすい原子間力顕微鏡(AFM)です。
40x40x4μmと120x120x40μmの2種類のスキャンヘッドオプションをご用意しております。
このコンパクトな原子間力顕微鏡は倒立型光学顕微鏡との一体化やグローブボックス内での使用も可能で、コントローラーのフットプリントはわずか15×15cmです。

試料は手動で移動させることができますが、オプションで電動または手動の試料ステージを提供することができます。
XY手動サンプルポジショナーは2×2mmの範囲、10μmの分解能、XY電動サンプルポジショナーは38×38mmの範囲、1μmの分解能です。

各種スキャニングモード

  • ・コンタクトモード
  • ・ダイナミックモード(タッピングモード)
  • ・水平力顕微鏡(LFM)
  • ・磁気力顕微鏡(MFM)
  • ・電界脱離(FD)分光
  • ・圧電応答力顕微鏡
  • ・表面電位顕微鏡(KFM)
  • ・誘電性AFM
  • ・広がり抵抗顕微鏡(SSRM)
  • ・リソグラフィー(露光装置)
  • ・液体モード

 *電気モード付についてはezAFM+をご確認ください。

製品ギャラリー
ezAFM の機能
【動画（Youtube）】クイックスタートガイド
【オプション】スキャンヘッド：AQUA(リキッドモード)

製品ギャラリー

ezAFM
ezAFM

ezAFM
ezAFM

3DGraphene
3DGraphene

Graphene
Graphene

Graphene-Height
Graphene-Height

Polyvinyl-Acetate
Polyvinyl-Acetate


Polyethyleneimine

Anodic-Aluminum
Anodic-Aluminum

Fenico
Fenico

Thin-Film
Mn-Doped-Piezo-Thin-Film

GraPRFM-Phase
GraPRFM-Phase

Feray
Feray

PRFM-VZ
PRFM-VZ


Polyvinyl-Chloride
Polyvinyl-Chloride


Feray

Phosphorylcolamine-Coated-Line
Phosphorylcolamine-Coated-Line

Cancer-Cell
Cancer-Cell

CoCL2
CoCL2

phase-ph
phase-ph

Polystyrene
Polystyrene

Phase-Image
Phase-Image

SPR
SPR

DNA
DNA

Blood-crossection
Blood-crossection

ezSTM-AT-SAMs
ezSTM-AT-SAMs

ezAFm-Yak-hair
ezAFm-Yak-hair

ezAFM-Ti-Coating-on-Polycarbonate
PezAFM-Ti-Coating-on-Polycarbonate

ezAFM-Sapphire
ezAFM-Sapphire

ezAFM-cellulose-band-aid
ezAFM-cellulose-band-aid

crystal-substrate
ezAFM-Pristine-organic-single-crystal-substrate

ezAFM-PLGA-on-Si
ezAFM-PLGA-on-Si

ezAFM-PLGA-on-mica
ezAFM-PLGA-on-mica

ezAFM-Plazmid-DNA
PeezAFM-Plazmid-DNA

ezAFM-Organic-single-crystal-with-metal-overlayer-2
ezAFM-Organic-single-crystal-with-metal-overlayer-2

ezAFM-Sample
ezAFM-Sample

single-crystal-with-metal-overlayer
ezAFM-Organic-single-crystal-with-metal-overlayer

Polystyrene-Spheres
ezAFM-Natural-Lithography-with-Polystyrene-Spheres

ezAFM-Multi-Wall-Carbon-Nanotube
eezAFM-Multi-Wall-Carbon-Nanotube


PeezAFM-Plazmid-DNA

ezAFM-MFM-Sample
ezAFM-MFM-Sample

ezAFM-kitosan
ezAFM-kitosan

ezAFM-Co-Pt-Multilayers
ezAFM-Co-Pt-Multilayers

ezAFM-h-BN
ezAFM-h-BN

ezAFM-Gypsum
ezAFM-Gypsum

ezAFM-Dartmouth-College-Sample
ezAFM-Dartmouth-College-Sample

ezAFM-Grains-in-CeO2-Pellet
ezAFM-Grains-in-CeO2-Pellet

ezAFM-CNF
ezAFM-CNF

ezAFM-Au-coated-Si-wafer-with-organic-overlayer
ezAFM-Au-coated-Si-wafer-with-organic-overlayer

ezAFM-Gypsum
ezAFM-Gypsum

ezAFM-CdSe
ezAFM-CdSe

ezAFM-Graphene-and-Boron-Nitride-Heterostructures
ezAFM-Graphene-and-Boron-Nitride-Heterostructures

ezAFM-Gold-Plated-Carbon
ezAFM-Gold-Plated-Carbon

ezAFM-Gold-Unplated-Carbon
ezAFM-Gold-Unplated-Carbon

ezAFM-CVD-Graphene-MFM
ezAFM-CVD-Graphene-MFM


ezAFM の機能

▪ 頑強でフレキシブル：
ezAFMのデザインは、ユーザーが簡単に、安全に、頻繁にスキャンヘッドを交換することを可能にします。各システムは、異なるスキャンサイズ、Zレンジ、または空気/液体媒体用のスキャンヘッドを持つことができます。

▪ 使いやすさ：
多くの市販AFMでは、カンチレバーを交換するたびにレーザーとフォトダイオードを再調整する必要があり、ユーザーにとって大変な作業となっています。NMI社は、チップの裏側にアライメント用の溝がある市販のカンチレバーが豊富にあることを利用して、この作業をシンプルかつ簡単にしました。このアライメントチップをスキャナヘッドに組み込むことで、カンチレバーがレーザービームに対して正確に位置決めされ、レーザーやフォトダイオードを再調整する必要がありません。

▪ コンパクトで持ち運びに便利：
ezAFMは、わずか70cm×30cm（ノートPCを含む）の設置面積で、作業スペースを取りません。軽量で、耐久性のあるペリカンケースに収納されているため、持ち運びや保管が簡単です。また、環境制御が必要な場合には、グローブボックスに入れることも可能です。

▪ 高い汎用性：
NMI社では、ezAFM用に2種類のスキャンヘッドを提供しています。ezAFM120スキャンヘッドは最大120x120x40µmのスキャンエリアを持ち、粗い表面のサンプルに最適で、Z軸分解能は0.2nmです。40μmのZレンジはほとんどの市販システムよりはるかに大きく、繊維、紙パルプなどの波状サンプルのイメージングに適しています。一方、ezAFM40 スキャンヘッドは、最大スキャンエリアが40x40x4µmで、分解能は0.02nm（Z方向）であり、単層グラフェンの表面をスキャンすることが可能です。さらに、ezAFMの典型的なサンプルサイズは10x10x5mmですが、非常に大きな表面を画像化するために容易に再構成することができます。

【動画（Youtube）】クイックスタートガイド

【オプション】スキャンヘッド：AQUA(リキッドモード)

スキャンモード画像

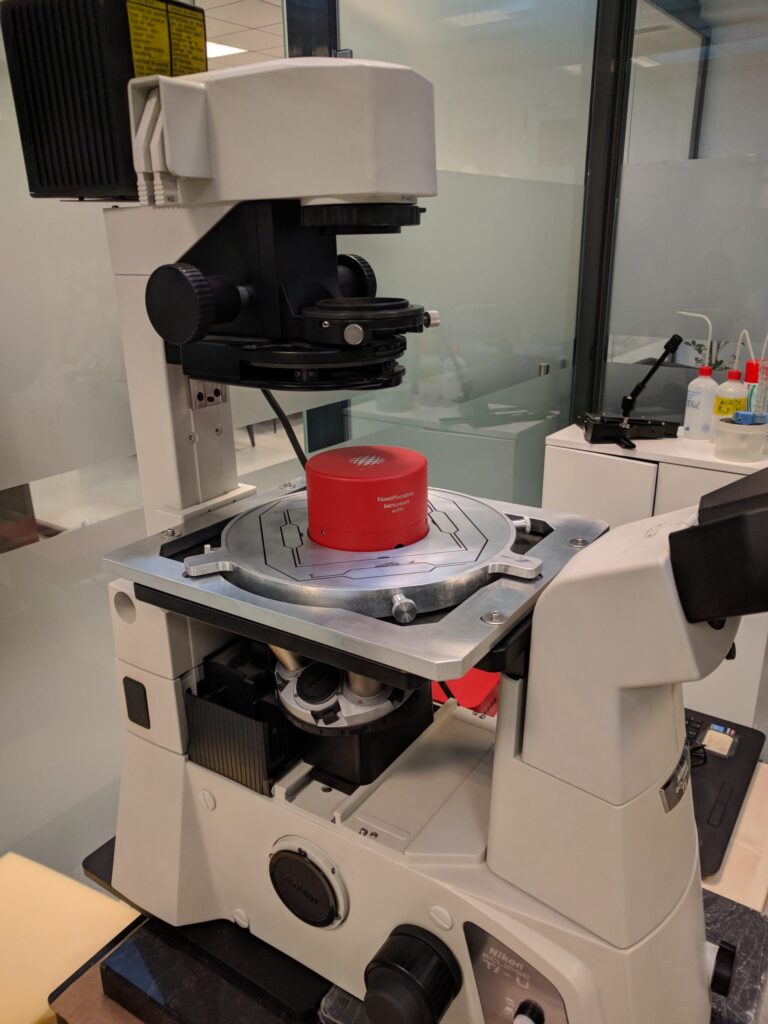

リキッドモードでシステムを動作させるためのアクアスキャンヘッドをオプションで提供しています。この機能は、写真のように弊社のILMモジュールと組み合わせることが可能です。
ILMシステムは、ezAFMスキャナーヘッド、XYフレクスターステージ、ezAFM-ILMアダプターステージの3つのパーツで構成されています。XYフレクスターステージは、カンチレバーの位置を2mmの範囲で移動させます。
同軸照明はシステムのトップライトであり、ezAFM内部に組み込まれたezAFMカメラ以外は、ILMからカンチレバーや試料を観察することが可能です。厚みのあるサンプルには、粗動ステージを調整します。
