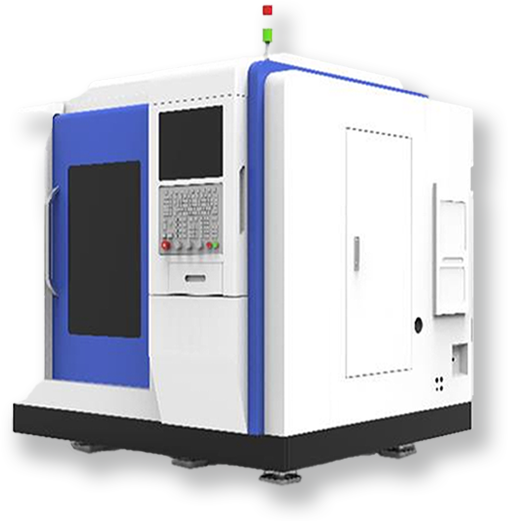

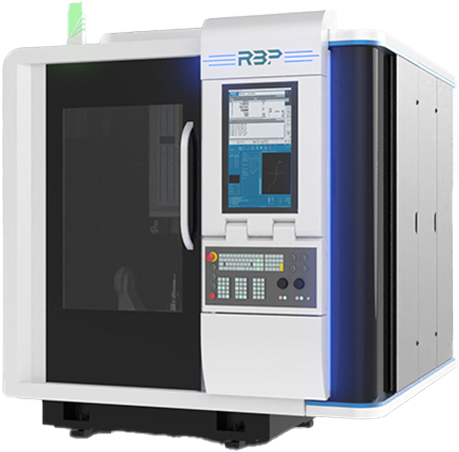

超硬ダイヤモンド工具加工機
HiPA&RBPの3D加工機は、超短パルスレーザーによる高精度・非熱加工を実現。微細構造形成、金属彫刻、超硬材料加工などに対応します。独自開発の5軸CAMにより、複雑形状の自動解析と加工パス生成が可能で、加工精度と工程効率を大幅に向上させます。
特徴
自社開発によるフルインハウス制御技術
- CAM、運動制御、レーザ発振器、RTCPアルゴリズムすべて自社開発。
ダイナミック5軸レーザー加工による複雑形状対応
- 従来加工法では困難な形状・材料に対応。3D外形、チップブレーカ、マイクロエッジ加工が可能。
高精度&高速加工
- 直線軸走行精度≦3μm、エッジチッピング<1.5μm。加速度1G。
環境にやさしい加工方式
- 消耗品不要、非接触加工により部品摩耗や工具破損リスクが最小。
環境にやさしい加工方式

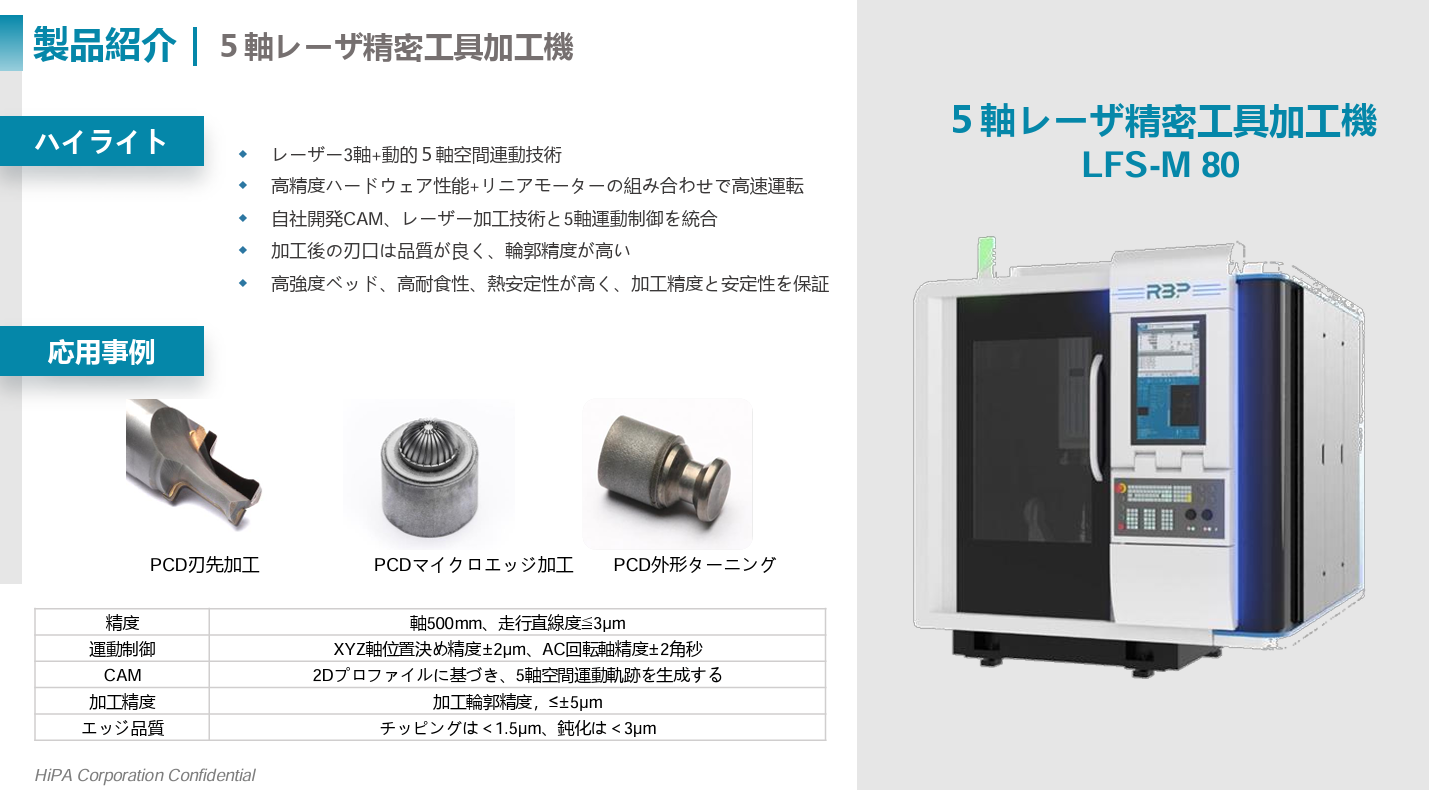

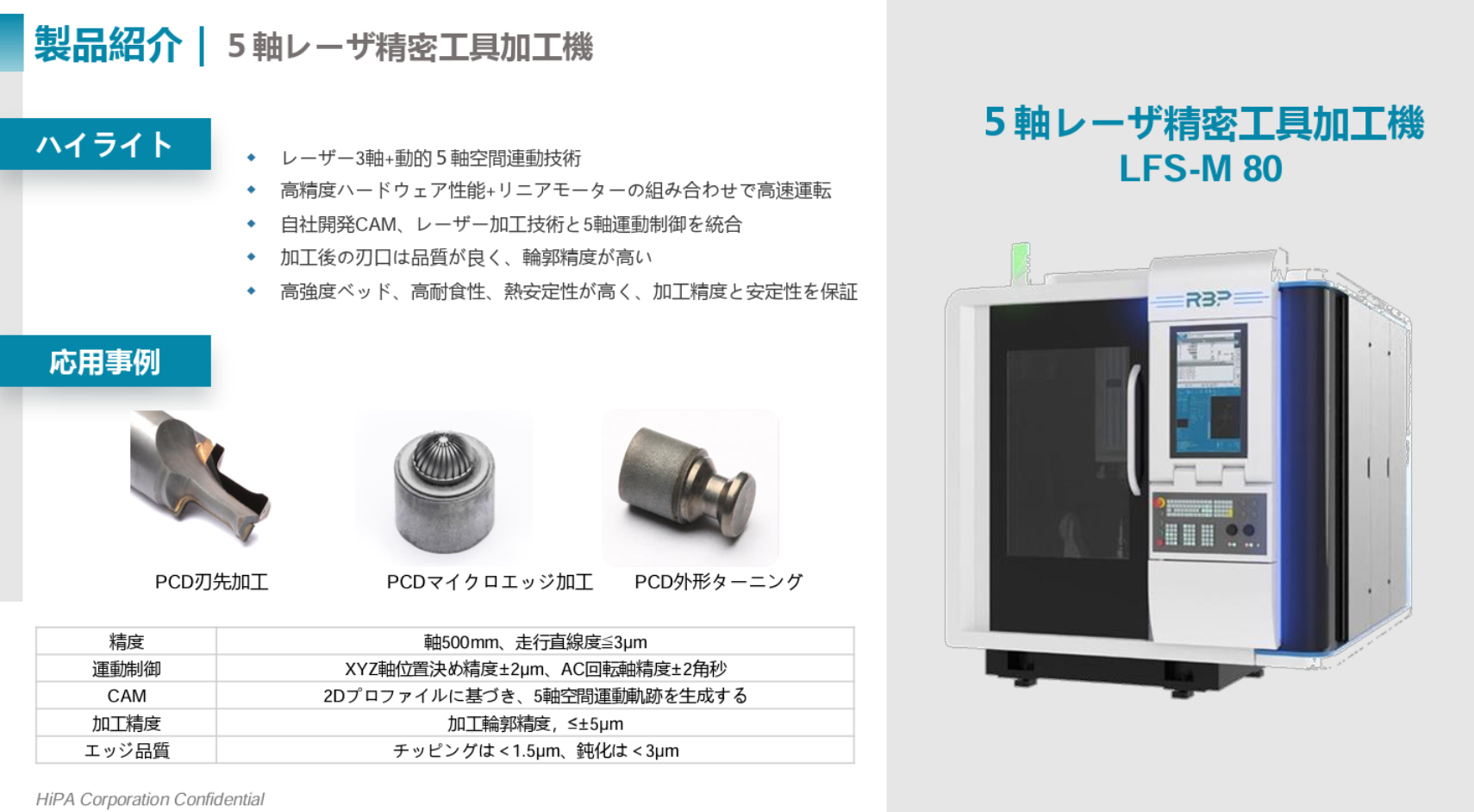

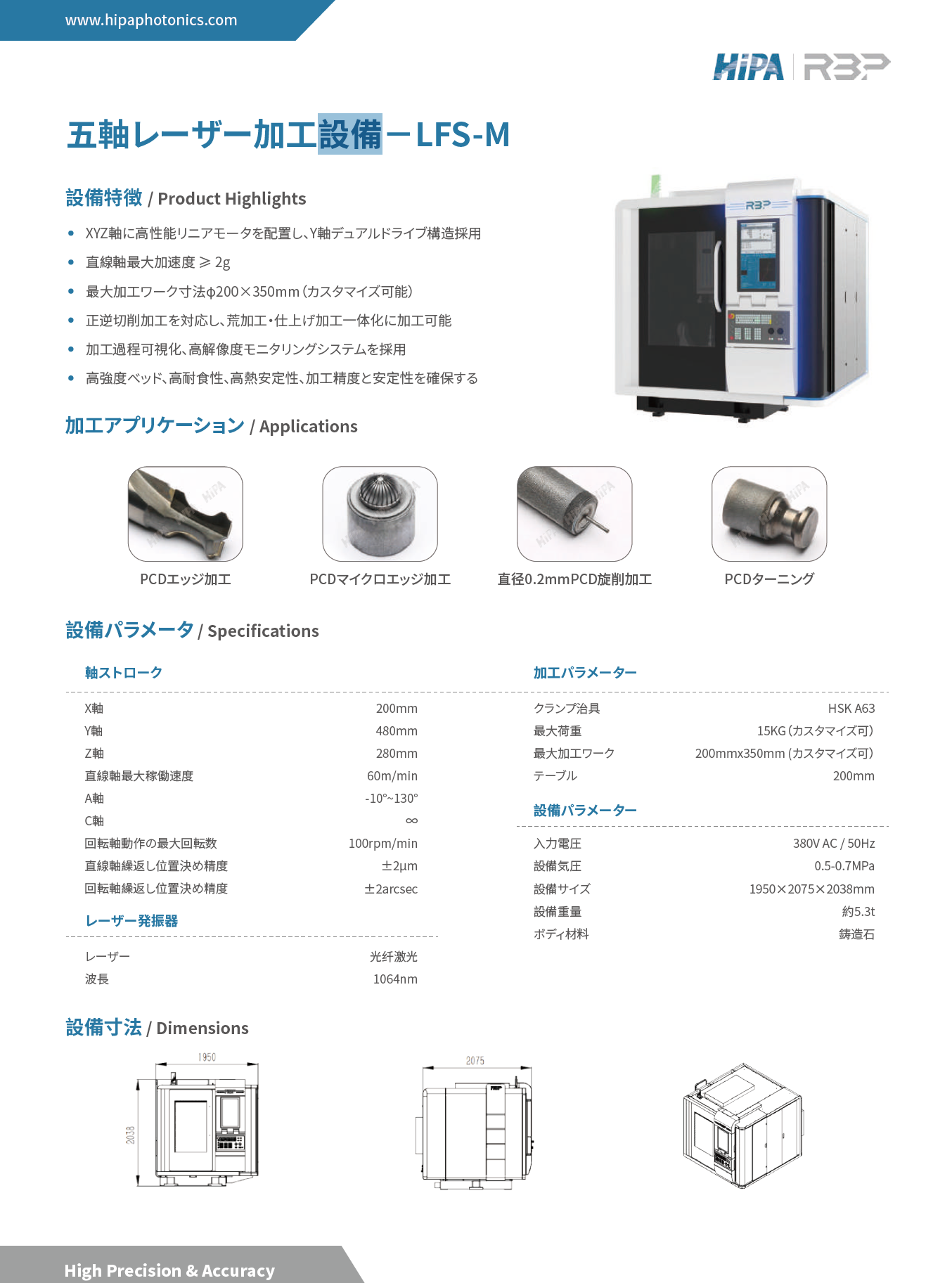

- M型:PCDなど超硬工具加工向け、精密輪郭形成。

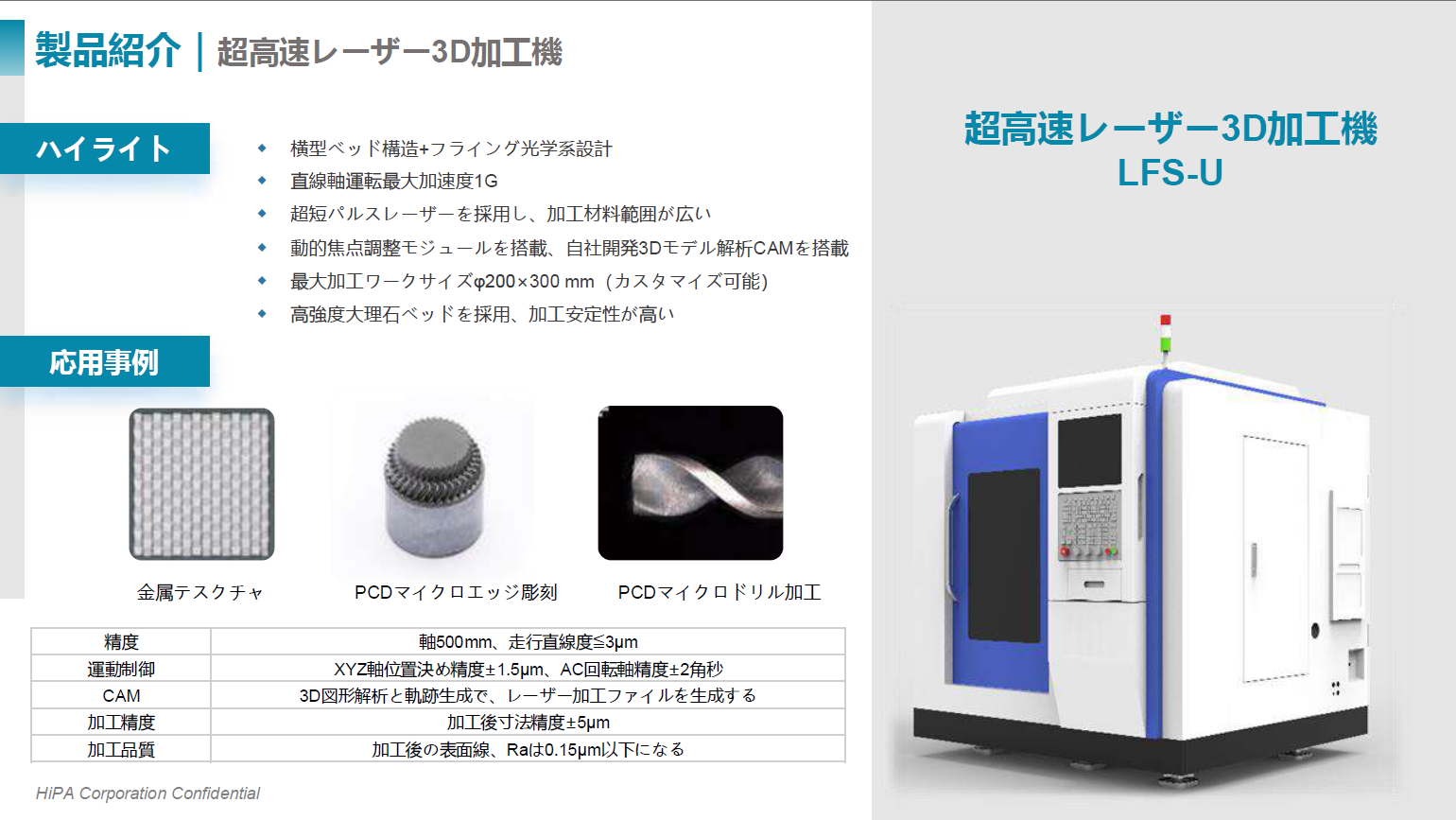

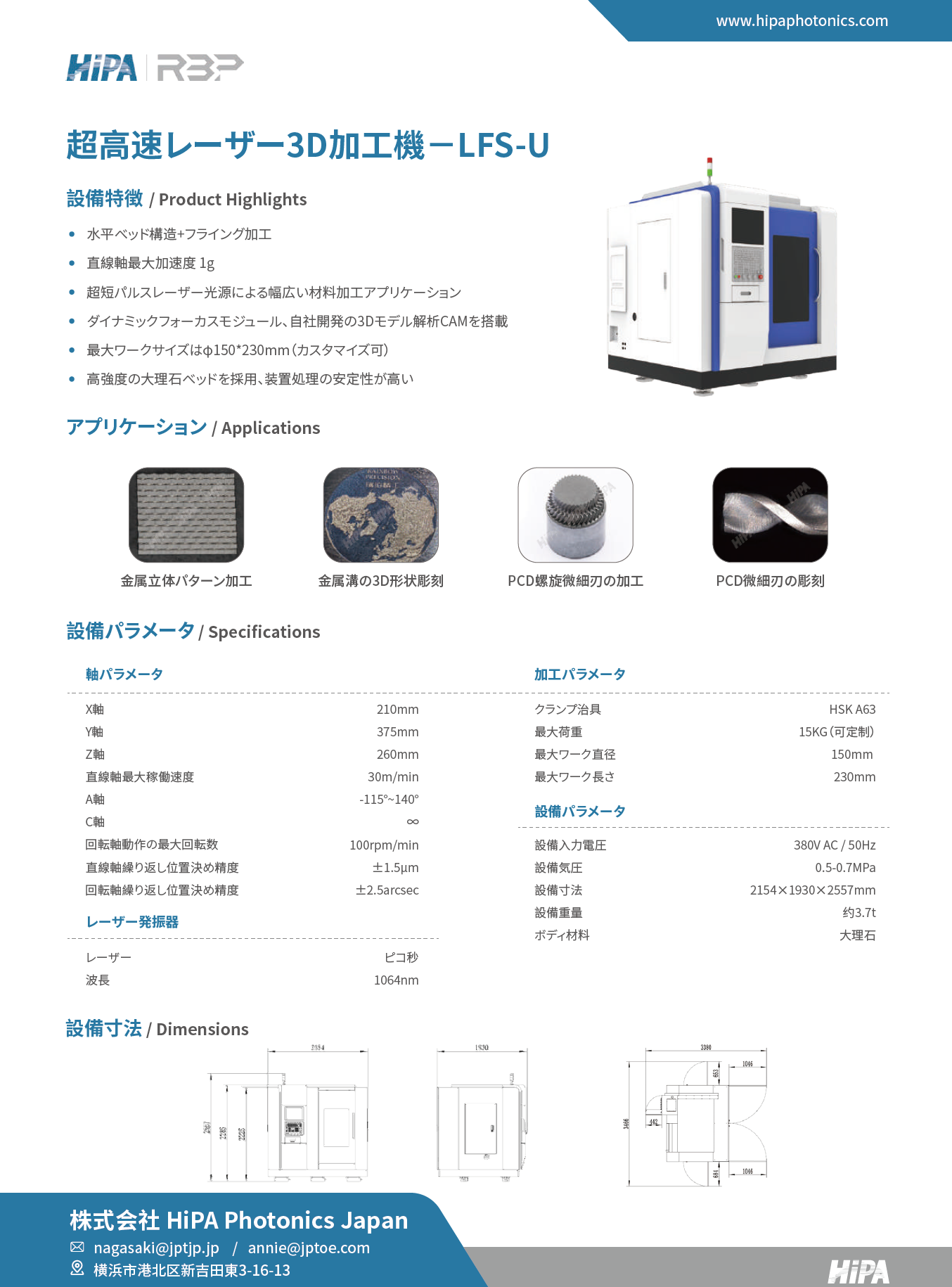

- U型:超高速3D加工、2025年Q3量産予定。
用途

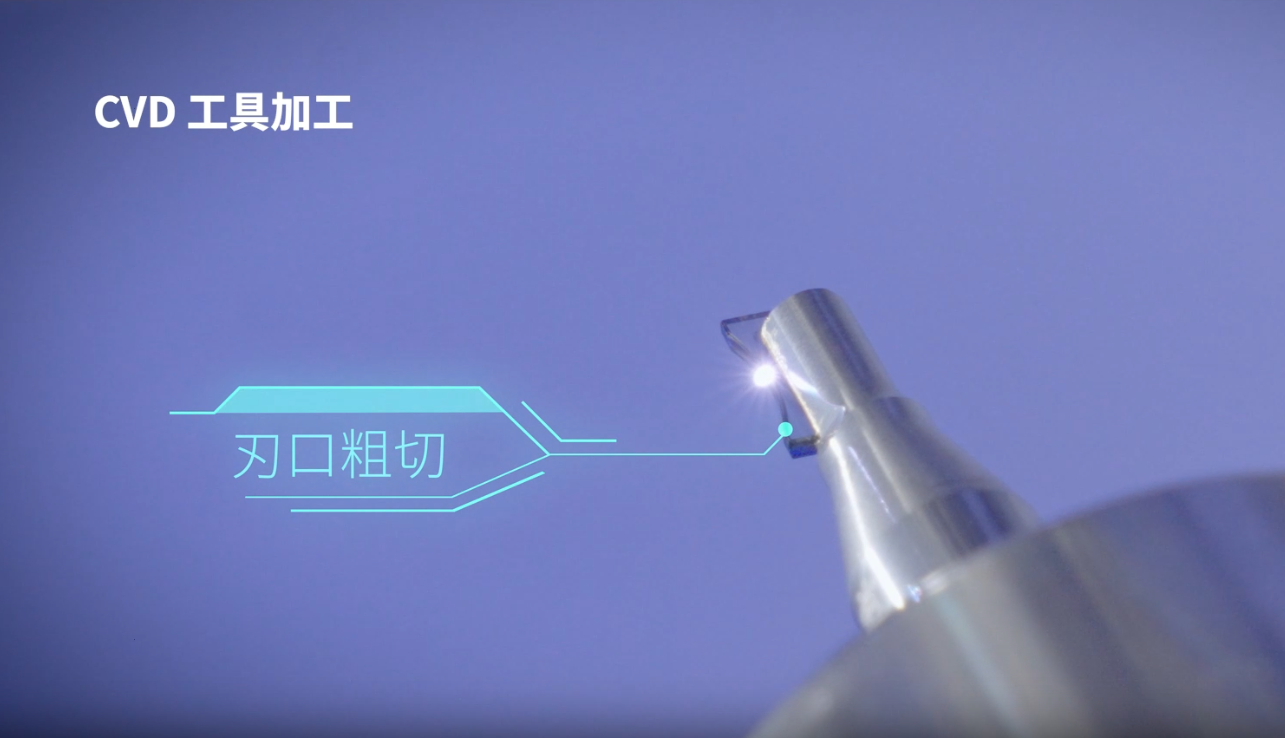

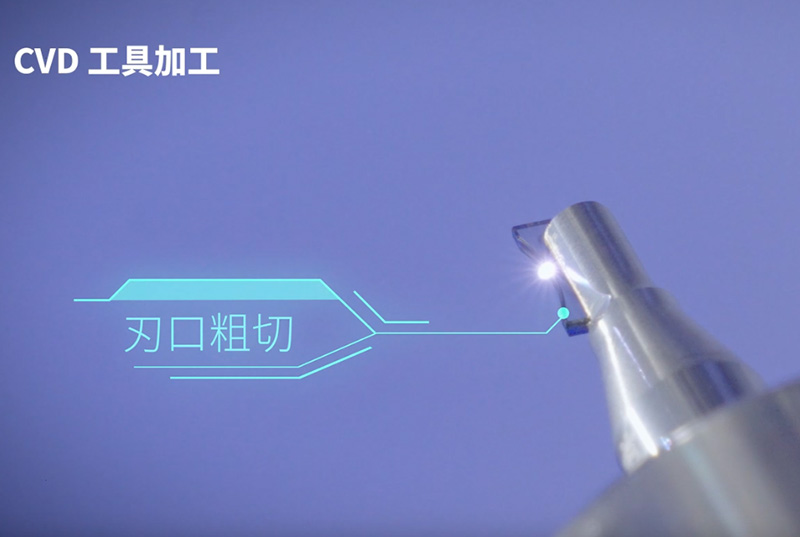

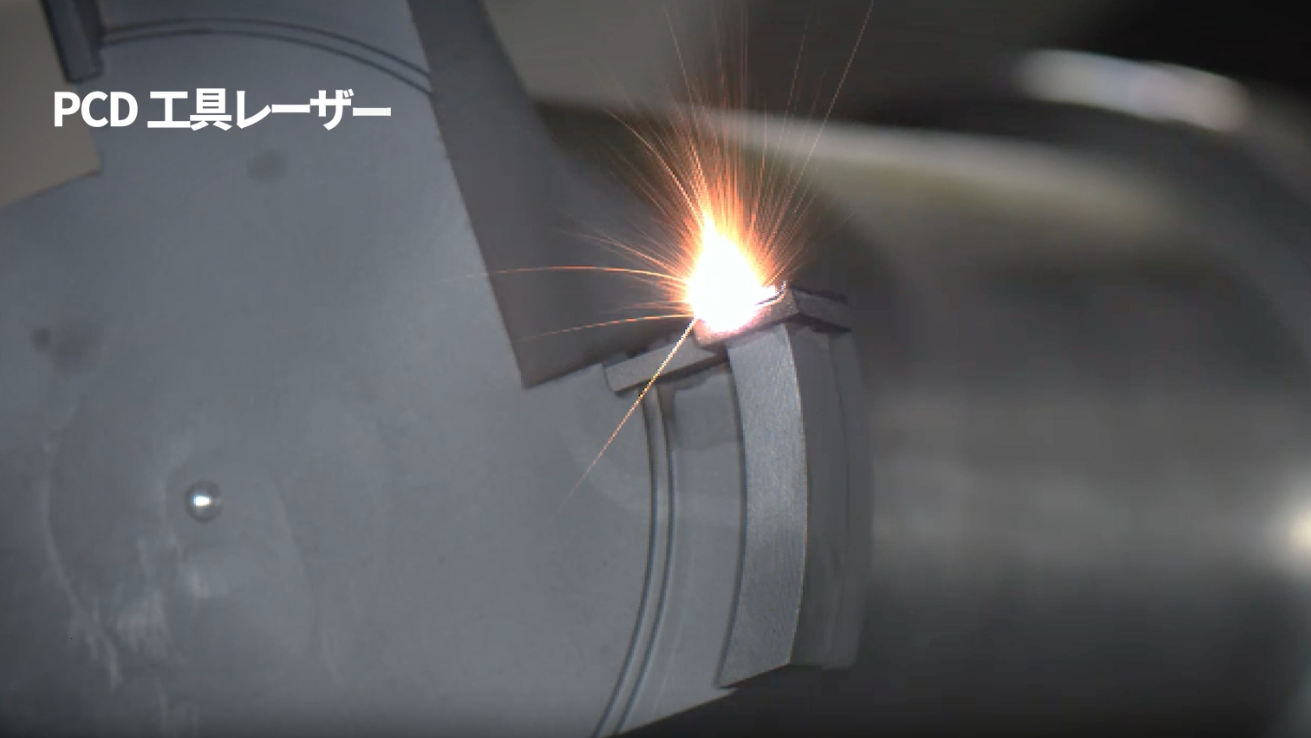

- PCD/CBN/CVD工具加工(マイクロドリル、刃先形成、彫刻)
- 半導体部材(SiC基板、サファイア、シリコン)
- 金型・超硬部品加工(レーザーエンボス、3D外形形成)
- 3C、自動車、航空宇宙業界
加工例

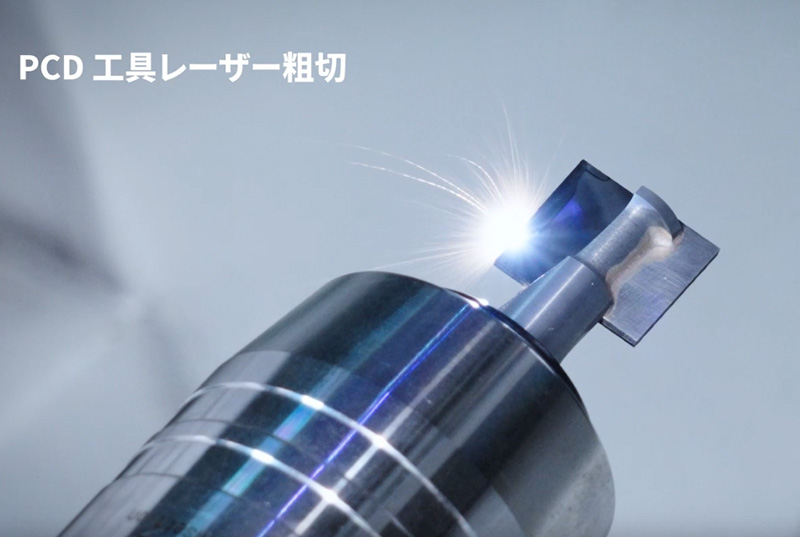

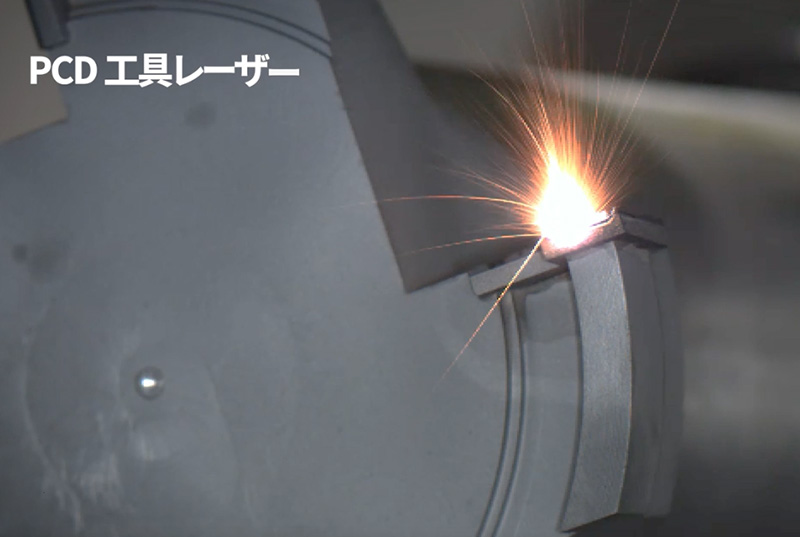

- レーザー切断・面取り・彫刻
- 薄化加工・マイクロ刃加工・チップブレーカ形成
- 外形ターニング・表面模様・線引き加工
