オプティカルチョッパー C995 TREND NETWORKS

オプティカルチョッパー C995

オプティカルチョッパー C995 TREND NETWORKS
C995とC1000オプティカルチョッパーは、フェイズロックループコントロールシステムにより、安定したコントロールを実現します。C995はシングルブレードで4Hz~5KHzで動作。C1000は様々なブレードで使用できるよう、オンボードでプログラム可能です。

特徴

  • 広い周波数範囲:4Hz~5000Hz
  • 堅牢なクリスタル制御周波数
  • 周波数分解能:0.001Hz
  • 外部クロック同期
  • コンピューターインターフェースによる容易な制御
  • 保護カバー付き / 無しのチョッパーヘッドで使用可能



フェーズロックループ制御システムにより、確実な制御が可能です。また、RS232ポートを使用すれば、外部コントローラーで制御することも可能です。これにより、チョッピングレートは、ユーザーが供給する外部クロックに同期させることもできます。

チョッパーヘッドは10フィートのコイル状コードでコントローラに接続されています。精密なエッチング加工が施されたブレードは完全に密閉されており、チョッパーヘッドを閉じた状態でも不用意な損傷から保護します。

C995オプティカルチョッパーは双方向RS-232ポートを装備しており、希望のチョッピングレートを0.001Hzの分解能で設定しすることで機器のステータスを読み取ることができます。

チョッパーヘッドには2つの開口部があり、ブレードには高周波用と低周波用の2つのセクションがあります。開口部の直径は15mm、スロット幅は30スロットで4.5mm、3スロットで30mmです。チョッパーヘッドの外形は4.75インチ角と小さく、最大奥行きは2インチのため、コンパクトな光学セットアップに簡単に組み込むことができます。デュアル#8-32マウント穴により、開口部を光学ベンチから0.75インチの低い高さに設置することも、付属の1/2インチロッドとスタンドを使用してマウント面から13インチの高さに設置することも可能です。

標準ユニットには3/30ブレードが付属し、4Hz~5000Hzの動作が可能です。また、1.3333Hz~166.66Hzのレートで動作する1スロットブレードと、低レートに設定した場合は2.6666Hz~333.33Hz、高レートに設定した場合は13.333Hz~1666.6Hzのレートで動作する2/10スロットブレードもご利用いただけます。

製品モデル

C995

オプティカルチョッパー C995 TREND NETWORKS
  • デジタルオプティカルチョッパー
  • 保護カバー付きヘッド
  • 4Hz~5000Hz動作用3/30スロットブレード
  • 付属品:保護カバー付き光学ヘッド用ポスト、スタンド、ヘッド / コントローラ間通信用10フィートコイル状ケーブル、外部通信用RS232ケーブルアセンブリ、US電源ケーブル

C995-OH

C995-OH オプティカルチョッパー TREND NETWORKS
  • デジタルオプティカルチョッパー

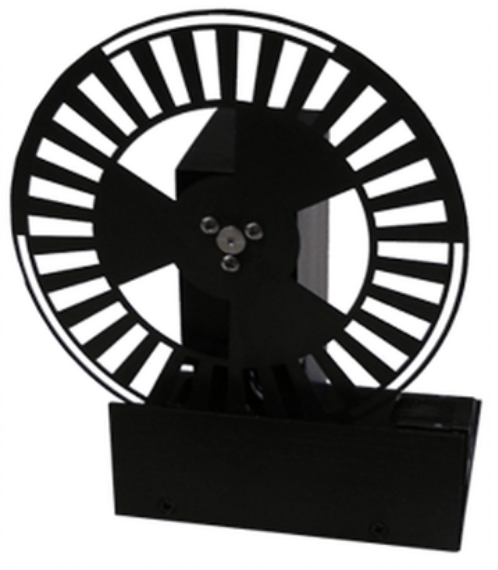

  • 保護カバー無しヘッド
  • 4Hz~5000Hz動作用3/30スロットブレード
  • 付属品:光学ヘッド / コントローラ間通信用10フィートコイル状ケーブル、外部通信用RS232ケーブルアセンブリ、US電源ケーブル

C995-OH-3

C995-OH-3 オプティカルチョッパー TREND NETWORKS
  • デジタルオプティカルチョッパー
  • 保護カバー無しヘッド
  • 4Hz~500Hz動作用3スロットブレード
  • 付属品:光学ヘッド / コントローラ間通信用10フィートコイル状ケーブル、外部通信用RS232ケーブルアセンブリ、US電源ケーブル

C995-OPENHEAD


  • C995およびC1000オプティカルチョッパー用保護カバー無しヘッドアセンブリ
    ※ブレードは含まれません。

C995-CLOSEDHEAD


  • C995およびC1000オプティカルチョッパー用保護カバー付きヘッドアセンブリ
    ※ブレードは含まれません。

C1000

C1000 オプティカルチョッパー TREND NETWORKS
  • プログラマブルデジタルオプティカルチョッパー
  • 保護カバー付きヘッド
  • 4Hz~5000Hz動作用3/30スロットブレード
  • 付属品:保護カバー付き光学ヘッド用ポスト、スタンド、ヘッド・コントローラー間通信用10フィートコイル状ケーブル、外部通信用USBケーブル、15VDC国際標準電源と格納式スタイラス付き電源

C1000-OH

C1000-OH オプティカルチョッパー TREND NETWORKS
  • プログラマブルデジタルオプティカルチョッパー
  • 保護カバー無しヘッド
  • 4Hz~5000Hz動作用3/30スロットブレード
  • 付属品:ヘッド / コントローラー間通信用10フィートコイル状ケーブル、外部通信用USBケーブル、15VDC国際標準電源と格納式スタイラス付き電源


仕様

Chopping Frequency Range

4 Hz to 500 Hz ( Inner slots), 40 Hz – 5 KHz (outer slots)

Aperture Size

0.6 inch diameter (15 mm), and 0.6 inch by 0.2 inch (15 x 4.5 mm)

Frequency Control

Phase-Locked-Loop, Direct Digital Synthesis

Frequency Uncertainty

±.0025 % of setting

Phase Jitter (Internal Operation Only)

0.1 % peak to peak, 3 slot section, 1.0 % peak to peak, 30 slot section

Settling Time to Phase Lock

< 3 seconds

External Clock Input Requirements

TTL, CMOS Compatible Square Wave, 4 Hz to 5000 Hz

Sync Signal Output

TTL, CMOS Compatible Square Wave

Display

Five Digit, high intensity green, 0. 5 “ high

Temp. Coefficient of Chopping Frequency

< 10 ppm/C

Frequency Resolution (W/Rs-232 Control)

.001 Hz

Frequency Resolution (W/Front Panel Control)

.01 Hz

Counter Resolution using External Clock

0.1 Hz, 1 Hz

Rs-232 Interface

9600 Baud, N-8-1, 3 wire

Chopper Head Mounting

Standard 8-32 tapped holes, mounting rod and stand is provided

Chopper Blade Diameter

4.1 inch diameter

Operating Temperature Range

0 – 40 C

Dimensions (Head)

4.5 “ H x 4.5 “ W x 2 “ D, 114 mm x 114 mm x 51 mm

Dimensions (Controller)

2.7 “ H x 7 “ W x 9.1 “ D, 69 mm, 178 mm, 231 mm

Interconnecting cable supplied

Coiled Cord 10 feet max length

Power Requirements

95-260 VAC, 50-60 Hz, 15 VA Max

CE Certification

Yes

Weight

3 lbs, 1.36 Kg

Accessories Provided

Mounting rod and stand, Rs-232 cable, Power Cord, Operating Manual

Standard Warranty

Two years, Components and Workmanship, 30 Day Satisfaction Guarantee

Application Software Provided

Click Here

▷C995 データシートはこちら>>

▷C995 マニュアルはこちら>>


アクセサリー

C995-BLADE-1S

1スロットチョッパーブレード
1.3333Hz~166.66Hzのチョッピングレートで使用可能。

C995-BLADE-2/10S

2スロットと10スロット
低速では2.6666Hz~333.33Hz、高速では13.3333Hz~1666.6Hzに対応。

C995-BLADE-3S

3スロットチョッパーブレード
4Hz~500Hz動作用。

C995-BLADE-30S

30スロットチョッパーブレード
40Hz~500Hz動作用。

C995-BLADE

3/30スロットチョッパーブレード
4Hz~5000Hz動作用。


.

TREND Networks社はデータケーブルおよびネットワークテスト機器を製造、供給しています。
Terahertz Technologies社の製品(O/Eコンバーター、オプティカルチョッパー、レーザータコメーター)を引き続き販売、技術サポート、修理および校正サービスを提供します。
