色収差と球面収差の影響を抑えるように設計されたレンズ

アクロマートレンズは、最も一般的なタイプの観察用レンズで、2枚以上のレンズ要素で構成されています。特定の2波長に対して色収差が補正されており、各レンズ要素は固定された状態（マウントまたは接着）で組み合わされています。

logo_A-star

A-Star photonicsは、専門的なアクロマティックダブルレンズサプライヤーです。
様々な形状、寸法、精度の光学レンズ製品をカスタマイズすることができます。

▻球面レンズ、平凸レンズ、アクロマティックダブレットレンズ、シリンドリカルレンズとコーティングを含む。
▻球面レンズ、平凸レンズ、アクロマートレンズ、シリンドリカルレンズなど、幅広い製品を取り揃えております。

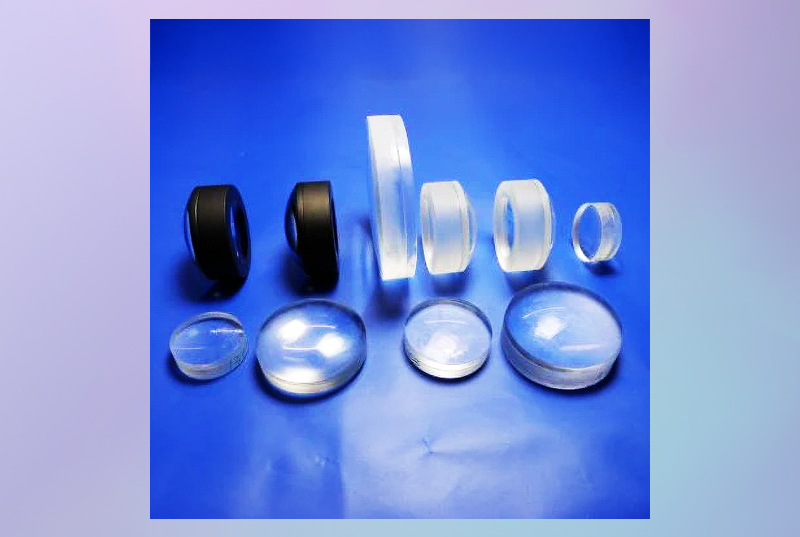

アクロマートレンズ（Achromatic Lenses）
アクロマートダブルレンズ（Achromatic Double Lenses）

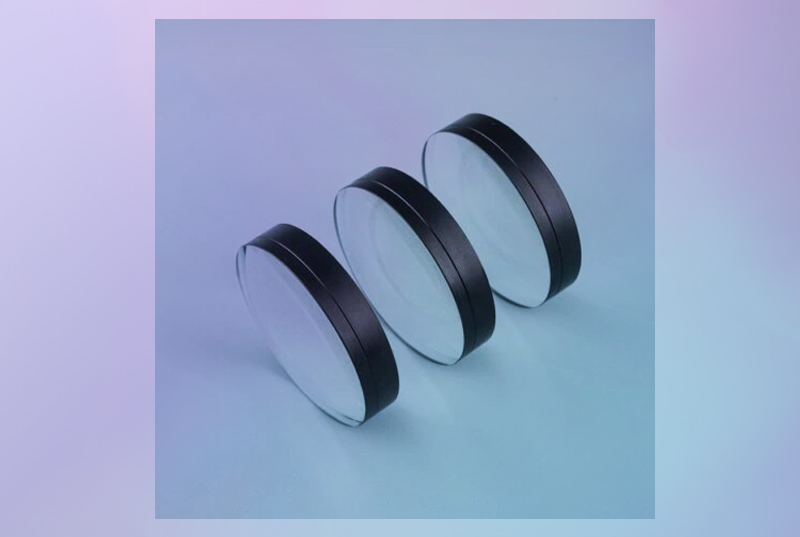

アクロマートレンズ（Achromatic Lenses）

アクロマートレンズ（またはアクロマティック）は、色収差および球面収差の影響を抑えるよう設計された光学レンズです。通常、赤と青の2つの波長を同一平面上に結像させるよう補正が施されています。
もっとも一般的な形式では、正の屈折力をもつクラウンガラス（BK7）と、負の屈折力をもつフリントガラス（ZF2またはZF4）の2つのレンズ要素を組み合わせています。クラウンレンズの正の力は、フリントレンズの負の力と完全には釣り合っておらず、全体としては弱い正の屈折力を持つレンズとして機能します。この組み合わせにより、異なる2つの波長を共通の焦点に結像させることが可能です。また、負の屈折力が支配的な「ネガティブ・ダブレット」と呼ばれるタイプも存在します。

製品仕様

 項目  内容
 製品名  アクロマートレンズ（Achromatic Lens）
 材質  BK7ガラス ＋ ZF2 または ZF4
 有効焦点距離（EFL）  公差 ±2%
 直径公差  +0, -0.18 mm
 中心厚み公差  ±0.20 mm
 表面品質  40/20（スクラッチ/ディグ）
 生成精度  最小 2 アーク分（arcmin）

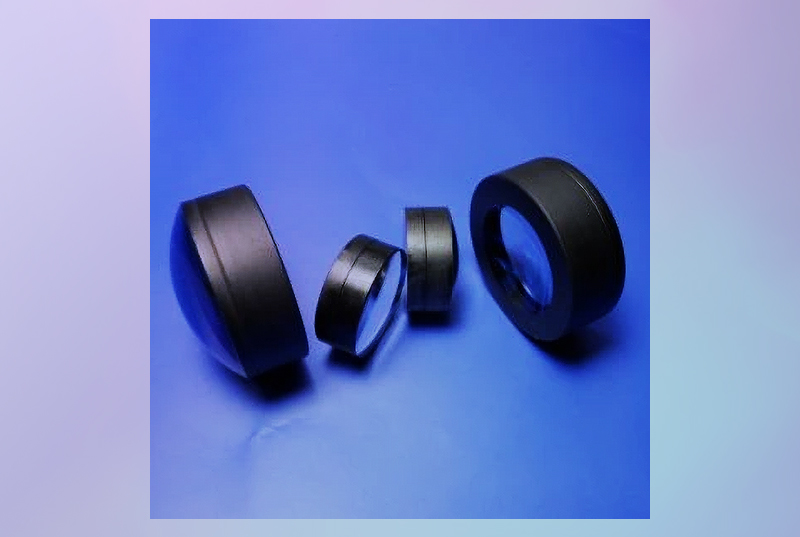

アクロマートダブルレンズ（Achromatic Double Lenses）

アクロマートダブルレンズは、赤外線、可視光、紫外線の波長域で機能するように設計されており、左右対称構造ではありません。そのため、正しい向き（通常は厚みのあるエレメントが入射側）で取り付ける必要があります。逆向きに取り付けた場合、著しい歪みや収差が発生する可能性がありますので、ご注意ください。

イリディアンの薄膜誘電体フィルターは、高エネルギースパッタリングによって蒸着されており、可視領域からMWIR領域（300nm～10um）において、高い耐久性と高い環境安定性を持ちます。 それにより製造されたフィルターは非常に高い透過性やブロッキング性能を有するので、最低レベルのバックグラウンドかつ最高レベルのシグナルをお客様のアプリケーションに提供します。

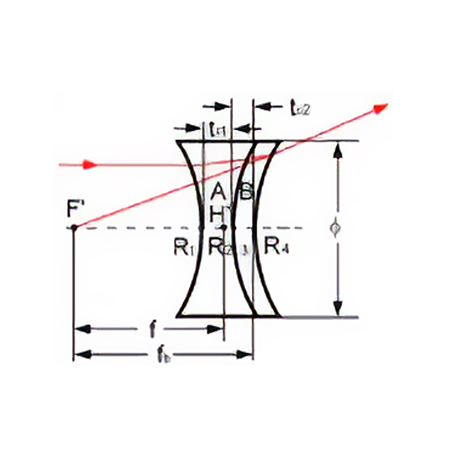

ネガティブ・アクロマテック・レンズ

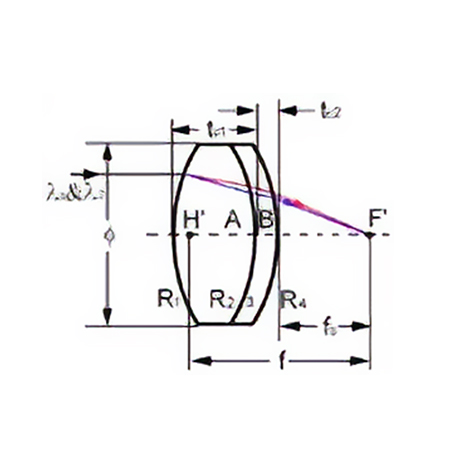

ポジティブ・アクロマティック・レンズ
