TraceProはエッジ回折とアパーチャ回折をモデル化できます。エッジおよびアパーチャ回折は、光がエッジによって部分的にブロックされ、曲げられたり回折されたりする場合に発生します。
TraceProが回折のモデリングに使用する方法は、漸近的に正しい、言い換えれば、大角度または広角度の回折に対して正しいです。
TraceProは、照度/照度マップに回折リングを表示しませんが、曲線下のエネルギーは正しいです。TraceProは、レンズや開口部からの回折をモデル化することができます。絞りによる回折をモデル化する場合、ダミーオブジェクトを絞りに追加する必要があります。このエッジおよびアパーチャ回折機能は、TraceProのStandardエディションおよびExpertエディションで利用可能です。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
TraceProは、光源のモデリングにレイファイルを使用できます。レイファイルは、LEDなどの光源のモデリングに最適です。レイファイルは、多くのLEDメーカーから入手できます。通常、レイファイルはLEDメーカーのウェブサイトからダウンロードできます。レイファイル内の各レイは固有の開始位置を持つことができるため、レイファイルは光源の出力の3次元モデルです。レイファイルは、ファイルソースとしてTraceProモデルに簡単に追加できます。光線の開始位置と進行方向を定義できます。ファイルソースは移動、回転、コピーが可能なので、TraceProではファイルソースの配列を素早く簡単に作成できます。
TraceProモデルで使用できるファイルソースの数に制限はありません。TraceProは、.txt、.dat、.src、.ray rayfileフォーマットに加え、新しい.tm25rayフォーマットもインポートできます。IESおよびLDT測光データファイルもレイファイルの一種で、TraceProで使用できます。IESおよびLDTファイルは、光線の位置データを含まないため、点光源であり、3元光源ではないことに注意してください。レイファイルは、TraceProのすべてのエディションで使用できます。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒

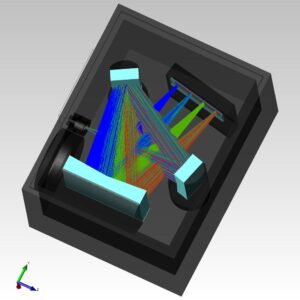

TraceProは、非常に強力なインポータンスサンプリング機能を備えています。インポータンスサンプリングは、迷光解析だけでなく、他の多くの光学設計や解析の課題にも非常に役立つ便利なツールです。遠鏡に入射した軸外光が内部表面からディテクターに向かって散乱するような場合です。この迷光は、性能の低下や生成される画像の劣化を引き起こす可能性があります。
標準的なレイトレーシング手法では、散乱光などの確率の低い光路はサンプリング不足となり、正確な結果を効率的に得ることが難しくなります。インポータンス・サンプリングでは、光線が偏ったりサンプリングされるターゲットを定義することで、サンプリングを改善することができます。インポータンスサンプリングの主な特徴は、正しいフラックスが維持されるため、より多くの光線がターゲットに到達しても、結果は正確で信頼できることです。また、インポータンス・サンプリングは、単にトレースする光線の数を増やすよりもはるかに効率的であるため、より効率的に、より正確に作業を行うことができます。インポータンス・サンプリングは、時間と費用の節約につながります。インポータンスサンプリングは、TraceProのStandardエディションとExpertエディションで利用できます。
LAMBDA RESEARCH CORPORATIONのサイト⇒
TraceProにはサブスクリプションライセンスがあります。サブスクリプションライセンスでは、一定期間（通常12ヶ月間）TraceProをご利用いただけます。サブスクリプションライセンスには、メンテナンスとサポートが含まれていますので、その期間中に発生したアップデートを利用したり、テクニカルサポートグループにアクセスすることができます。サブスクリプション・ライセンスには、USBベースのライセンスとソフトウェア・ベースのライセンスがあります。TraceProは、パーマネントライセンスでもご利用いただけます。
LAMBDA RESEARCH CORPORATIONのサイト⇒
TraceProにはフォトリアリスティック・レンダリングツールがあります。フォトリアリスティック・レンダリングは、照明外観モデリングとも呼ばれ、ライトガイド、ディスプレイ、照明器具が点灯されたときにどのように見えるかを確認することができます。この照明には、内部光源および/または外部光源を使用できます。ユーザーは、見る方向、品質レベル、外部輝度光源を使用するかどうかを設定できます。外部輝度を使用することで、ディスプレイが周囲の輝度を上回るかどうかを確認できます。また、輝度マップを表示するオプションもあり、定量的なデータも利用可能です。
フォトリアリスティックレンダリングは、すべてのTraceProエディションで利用できます。TracePro StandardおよびExpertエディションでは、フォトリアリスティックレンダリングをSchemeマクロプログラムと組み合わせることで、複数の視点や動きを簡単に表現することができます。
LAMBDA RESEARCH CORPORATIONのサイト⇒

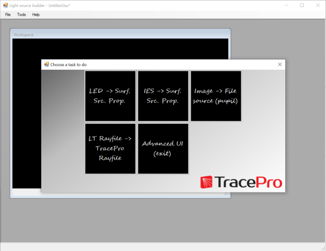

Traceroには、カスタムソースを素早く簡単に作成できるソースビルダー機能があります。5つのオプションがあります。1つのオプションでは、LEDデータシートなどの光源データシートのスペクトルとビームパターングラフを使用して、新規のカスタム表面光源プロパティを作成することができます。この光源のビームパターンは、均一または非対称にすることができます。
IESファイルは、ファイルソースおよび/またはサーフェスソースプロパティに変換できます。イメージファイルは、システムの瞳にソースを持つファイルソースに変換できます。TracePro以外のフォーマットのレイファイルは、TraceProフォーマットに変換できます。さらに、点光源、矩形光源、円形光源も作成できます。ソースビルダーは、TraceProのすべてのエディションで使用できます。
LAMBDA RESEARCH CORPORATIONのサイト⇒
TraceProは最近、回折光学素子（DOE）のモデリングを可能にする画期的な機能を導入しました。このDOEは、回折現象を利用して、光を特定の角度で複数のオーダーに正確に曲げるもので、光学設計上のさまざまな課題に対する驚くべきソリューションとなります。光学システムにDOEを組み込むことで、小型化、軽量化、革新的で効率的な設計の実現など、多くの利点がもたらされます。DOEの用途は、照明、リソグラフィ、バイオメディカルイメージングなど、幅広い分野に及びます。
最新のアップデートにより、TraceProのStandardエディションとExpertエディションの両方で回折光学素子のモデリングが可能になり、光学設計と解析の可能性がさらに広がりました。これを実現するために、3つの新しい表面プロパティタイプが導入されました： ホログラフィック光学素子（HOE）、コンピュータ生成ホログラム（CGH）、zernike位相です。これらの特性タイプはそれぞれ、DOEのモデリングにおいて特定の目的を果たします。例えば、コンピュータ生成ホログラム面は、放射対称、非対称x-y、非対称（絶対値）として設定でき、DOEによって生成される回折パターンを正確に制御できます。さらに、TraceProとOSLOのシームレスな統合により、ユーザーは後者のソフトウェアで作成したDOE設計を簡単にインポートできます。この相互性により、設計者やエンジニアは既存の設計を活用し、それをTraceProにシームレスに移行してさらなる解析と最適化を行うことができます。
回折光学素子のモデリングを組み込むことで、TraceProは包括的で強力な光学設計ソフトウェアとしての地位を確固たるものにしました。設計者やエンジニアは、光学システムの可能性を最大限に引き出し、複雑な設計上の課題を解決するための新たな道を探ることができます。最先端の照明システム、画期的な生物医学イメージング装置、または光を正確に制御する必要があるその他のアプリケーションのいずれに取り組んでいる場合でも、DOEをモデリングするTraceProの機能は、設計プロセスにおいて間違いなく貴重な資産になることでしょう。
LAMBDA RESEARCH CORPORATIONのサイト⇒
TraceProのソーラーエミュレータを使用すると、ソーラーコレクターや集光装置の太陽追尾の効果をモデル化することができます。
選択肢は、 None、Aim to Sun、Uni-axial、Uni-axial & Aim to Sun、反射鏡付き固定焦点の5つが用意されています。 Aim to Sunオプションを選択すると、集光装置が常に太陽に向かうように回転します。Uni-axialオプションでは、集光装置が固定軸周りに回転します。反射鏡付き固定焦点では、反射鏡が回転して光が常に反射鏡から固定焦点（たとえば、ヘリオスタットシステムのようなもの）に向かうようにします。ソーラーエミュレーターは、TraceProのすべてのエディションで利用可能です。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
ソーラーコレクターのモデリングにおいては、効率性と精度が極めて重要です。光学設計分野で先進的なソフトウェアであるTraceProは、その注目すべき機能である「ソーラーエミュレータ」で、この課題に対応します。このツールは、単なるソフトウェアの追加機能ではなく、太陽エネルギー分野の専門家や愛好家にとって画期的なものです。
太陽の軌道を活用
TraceProのソーラー・エミュレータは、特定の場所と期間を設定することで、太陽が空を横切る際の太陽光集光装置の性能を詳細にモデル化することができます。この強力な機能により、ソーラーコレクターが1日のさまざまな時間帯、さまざまな季節、さらには数年にわたってどのように動作するかを正確にシミュレーションすることができます。
これにより、長期的な性能予測や、太陽エネルギーシステムを最適化して最大限の効率を得るための不可欠なツールとなります。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
光学分析の展望を再構築する注目のツールのひとつに、Stray Light Analyzerがあります。本記事では、この革新的な機能が、包括的な迷光分析に関わる複雑な作業をどのように自動化し、効率化しているかについて詳しく説明します。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
TraceProは、シングルパスとマルチパスの両方のガスセルをシミュレートできる独自の機能を備えており、ガス濃度測定の精度向上の可能性を大きく広げています。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
迷光問題への対処は、光学設計と解析の重要な側面であり、光学システムで最適な性能を実現するために不可欠です。TraceProはこの分野で大きな貢献を果たしてきました。迷光解析に特化したグラフィカル・ユーザー・インターフェース（GUI）を導入した最初のソフトウェアとして、TraceProはエンジニアや設計者がこれらの複雑な課題に取り組む方法を一変させました。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
TraceProは、デザインプロジェクトとシームレスに統合する素晴らしい機能備えています。幅広いファイル形式からのインポートが可能なため、あらゆるデザイナーのための汎用性の高いツールです
主な特徴
TraceProは、これらのファイル形式をインポートできるだけでなく、STEP、IEGS、SAT形式へのエクスポートもサポートしています。レンズ設計の場合、TraceProは、OSLO、Zemax、およびCODEVファイルへの対応も万全です。TraceProの包括的なファイル互換性を活用することで、プラットフォーム間のプロジェクト移行をスムーズに進めましょう。でスムーズに移行できます。インポートでもエクスポートでも、TraceProは、お客様の設計ニーズに容易に対応します。
LAMBDA RESEARCH CORPORATIONのサイトへ⇒
