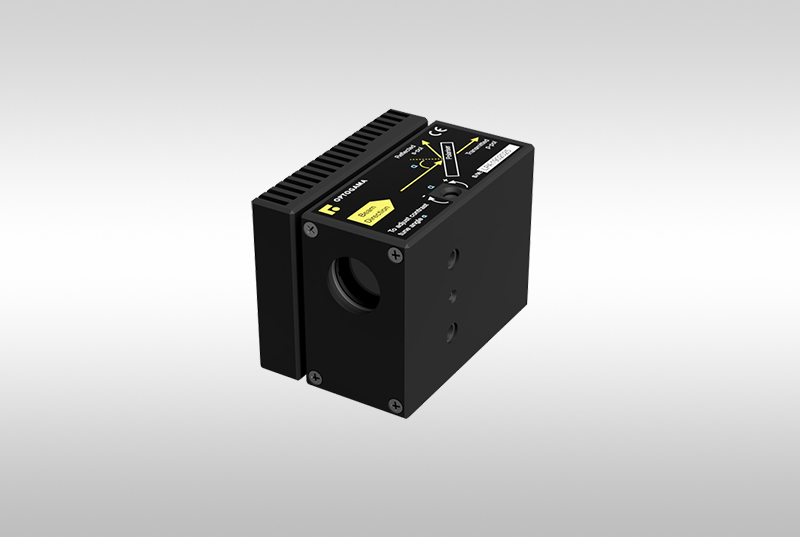

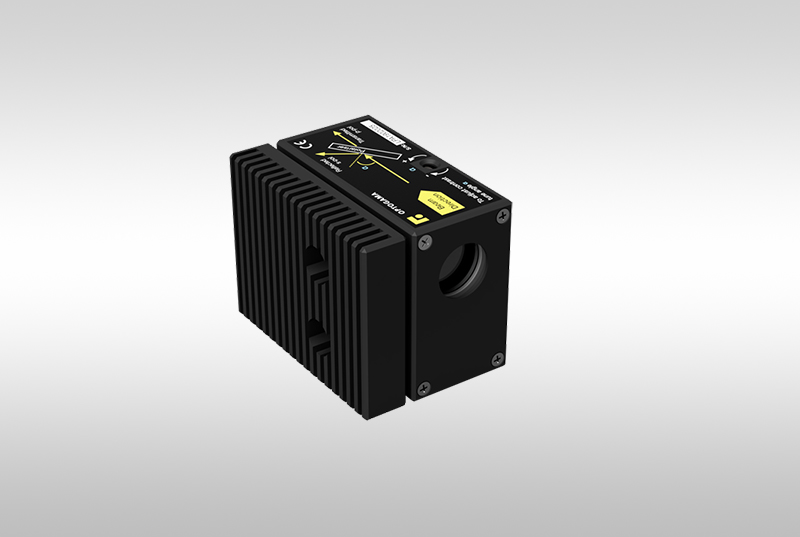

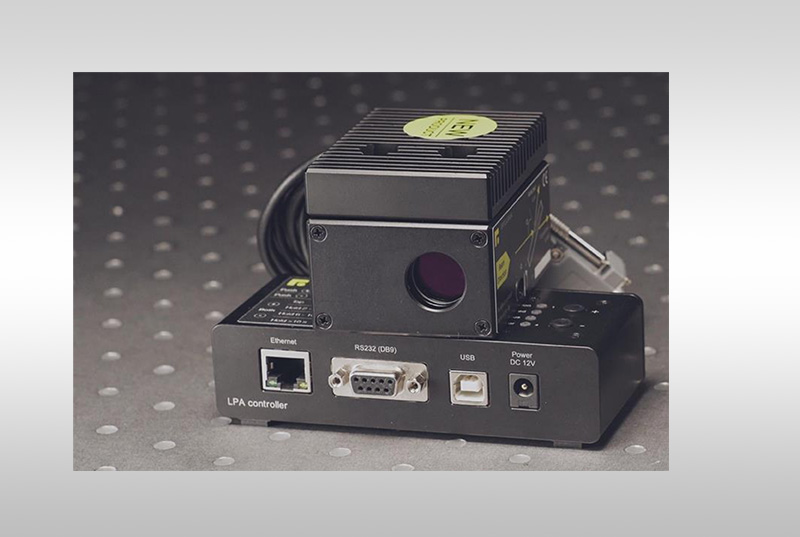

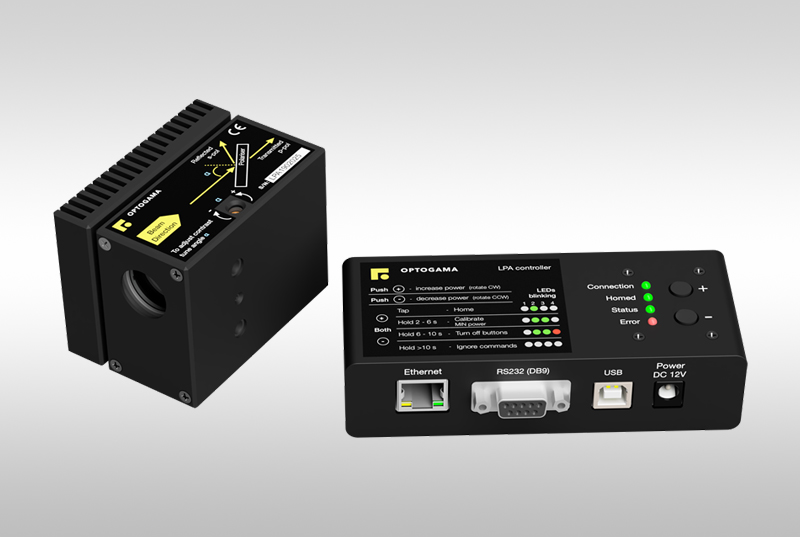

LPAシリーズは、Optogama社製の電動レーザーパワーアッテネーターです。
UVからNIR（250～2000nm）まで幅広い波長に対応し、高LIDT光学素子により高出力レーザーでも安定した制御が可能です。独自設計で高精度・高再現性を実現し、コンパクトかつ堅牢な筐体でシステム組み込みも容易です

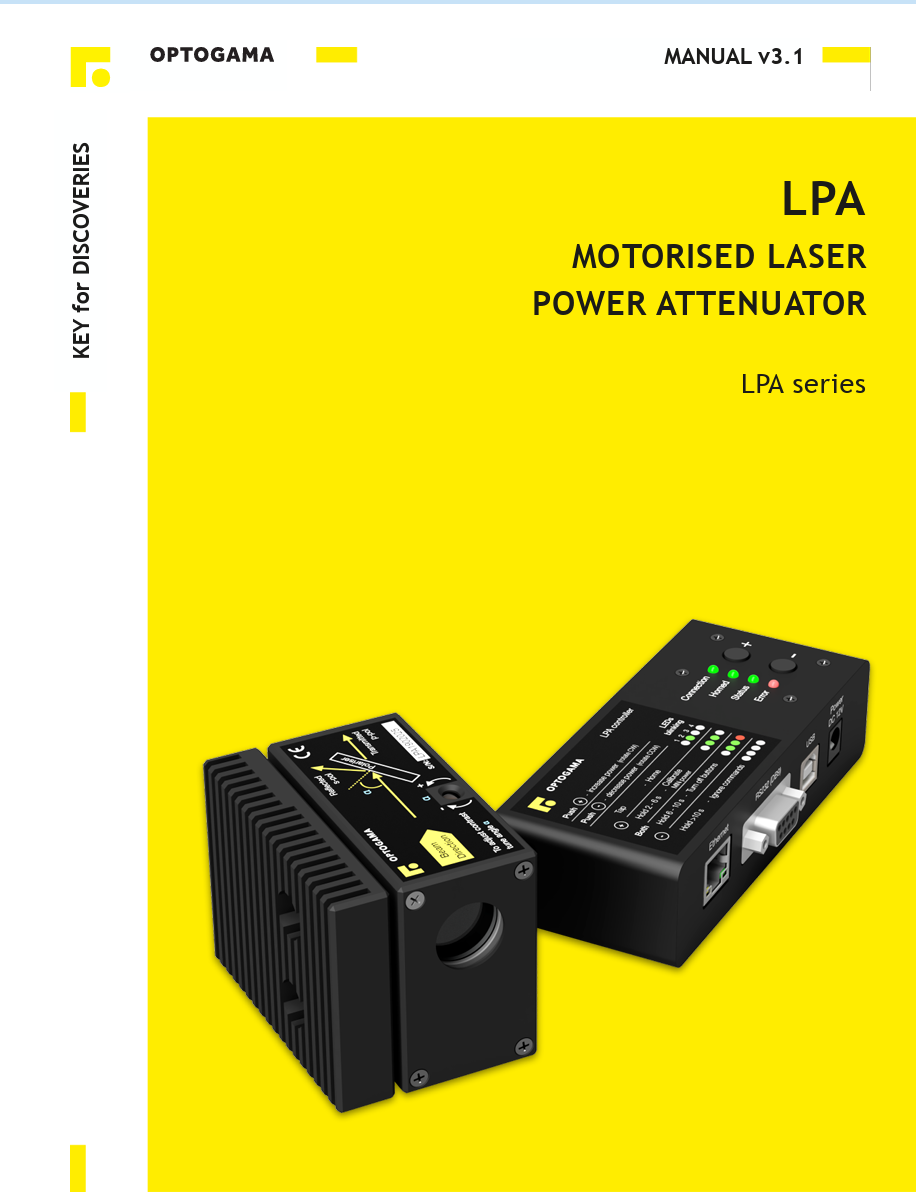

LPA Manual v3.1
922KB
特長
用途
実験や生産ラインで、目的に応じた最適なパワーで運用微細加工や材料加工など、安定性と再現性が求められる産業用途に物理・化学・生物学などの研究現場で、実験条件を一定に保つためのレーザー出力制御に産業用高出力レーザーの制御: 高出力レーザーを使う産業用途でも長期間安定して使用可厳しい環境条件下での機器冷却に利用| 電動レーザーパワー減衰器の仕様 | ||
| 光学 | クリアな入力口 | ⌀18mm |
| クリアな出力口 | ⌀18mm | |
| 光学構成 | λ/2 ZO波長板 + 高コントラストブリュースター型薄膜偏光子 | |
| 電力減衰範囲 | 0.1 – 98% | |
| LIDTコーティング | >10 [J/cm 2 ] (10 ns @ 1064 nm) | |
| 開店時間近く | 0.2秒未満 | |
| 解決 | 1回転あたり175,543マイクロステップ（0.002度、7.4秒角、0.035ミリラジアン） | |
| 再現性（ホーミングなしで10,000ポジション後） | ±10 μステップ（± 0.02 度、± 0.05 % 未満） | |
| 利用可能なコーティング | 1064 nm、1030 nm、532 nm、515nm、355 nm、343 nm、カスタム | |
| 帯域幅 | 5～10 nm | |
| 対比 | 1030/1064 nm | 1:1000 |
| 515/532 nm | 1:1000 | |
| 334/355 nm | 1:500 | |
| 257/266nm | 1:200 | |
| 機械 | LPAの機械寸法 | 76 x 36 x 58 mm |
| ビームダンプ付きLPAの機械寸法 | 76 x 52 x 58 mm | |

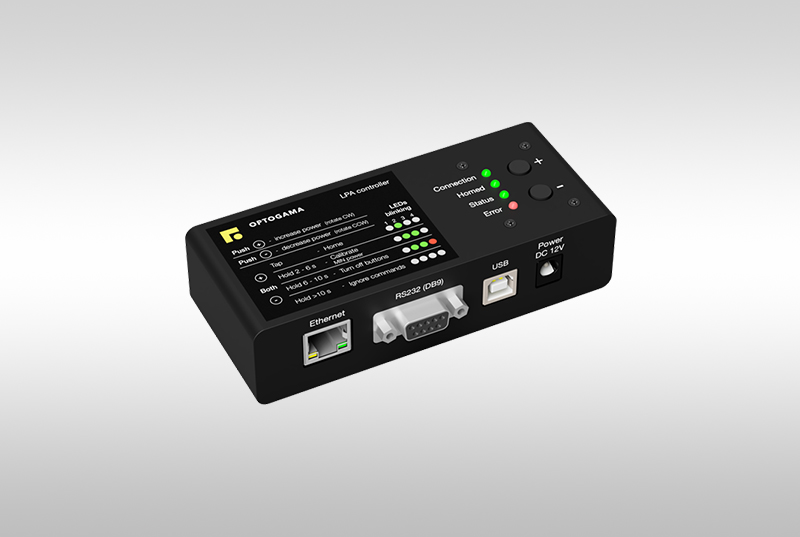

| コントローラーの機械寸法 | 125 x 53 x 31 mm | |
| 電子 | コミュニケーション | マニュアルに記載されているASCIIコマンドを使用する |
| LPAからコントローラまでのケーブル長 | 1.5メートル | |
| ソフトウェアインターフェース | LPAソフトウェア | |
| 入力電圧 | DC12V | |
| 制御インターフェース | USB、RS232、イーサネット | |
| 条件 | 動作温度（摂氏） | 10～40 |
| 取り付け穴 | 両側にM6、下側にM4 | |
| ビームダンプ | 室温での消費電力（平均）<6W | |
| ハウジング材質 | 陽極酸化アルミニウム | |
