HgCdTe液体窒素冷却型赤外線検出器|PC‑LN₂シリーズ

仮
仮

77Kの極低温、金属デュワー対応。広帯域・高感度を実現するHgCdTe光伝導型IR検出器

PC-LN2シリーズは、高性能と安定性を実現するためにHgCdTeヘテロ構造を用いた赤外線検出器を採用しています。これらの検出器は、液体窒素温度(77K)での極低温動作に最適化されています。動作時には、最適なバイアス電流および電流読み出しモードで使用する必要があります。PC-LN2シリーズの検出器は、卓越した感度と広いスペクトル範囲を求められる高度な用途で広く使用されています。

製品カタログ

表紙画像
4.42MB

特長・仕様・用途
PC-LN2-14-1x1-VFP-NW-50
PC-LN2-16.6-1x1-VFP-NW-50
PC-LN2-19-1x1-VFP-NW-50

特長・仕様・用途

  特長

  • ▪ 液体窒素温度(77K)での動作に最適化された受光素子材料
  • ▪ 2.0~20.0µmのスペクトル領域で高い性能を発揮
  • ▪ LN₂金属デュワーへの組み込みを容易にするために特別設計されたフラットパックパッケージ(ウィンドウなし)
  • ▪ Kadel KR163-FSMA2、Kadel KR-323などのLN₂金属デュワーへの組み込みが可能
  • ▪ 温度センサーの組み込みも可能
  • ▪ 受光面サイズは0.25mm × 0.25mmのオプションあり
  • ▪ 他の受光角仕様にも対応可能

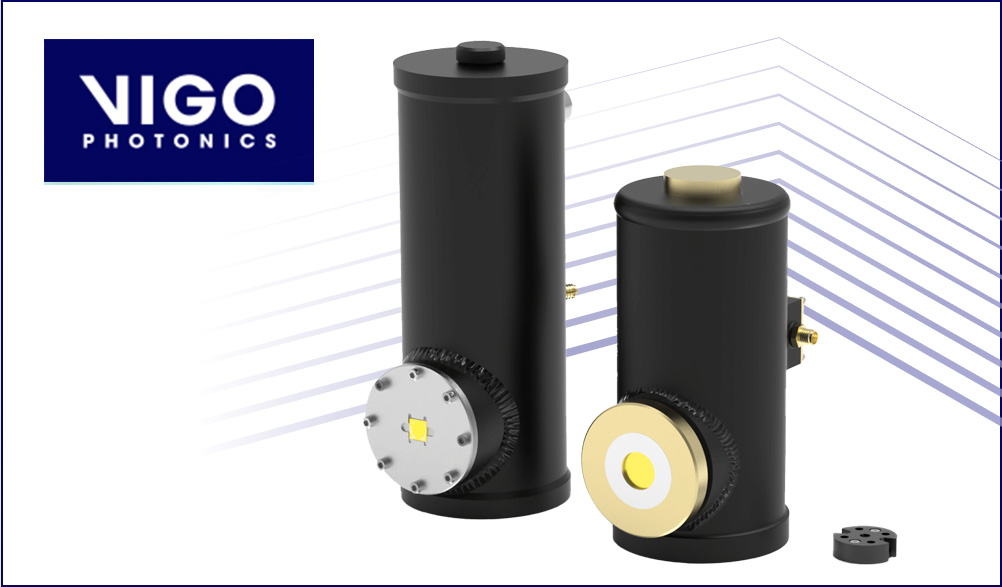

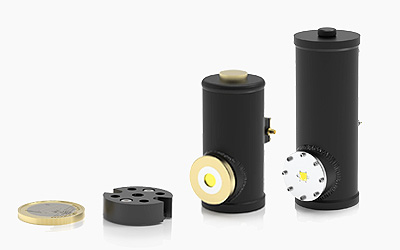

PC‑LN₂シリーズ画像



  仕様

Parameter PC‑LN₂‑14‑1×1‑VFP‑NW‑50 PC‑LN₂‑16.6‑1×1‑VFP‑NW‑50 PC‑LN₂‑19‑1×1‑VFP‑NW‑50 Unit
ピーク波長 λpeak,μm 12.1 14.3 16 μm
カットオフ波長 λcut‑off(10%)㎛ 17.4 18.1 >20.0 μm
検出感度 D*(λpeak 20 kHz) 1.9×1010 1.5×1010 1.0×1010 cm⋅Hz1/2/W
電圧応答性 Rvpeak) 500 500 170 V/W
抵抗 R 55 40 25 Ω
バイアス電流 Ib 15 15 15 mA

  用途

  • icon_checkFTIR (フーリエ変換赤外線分光法):産業用および環境保護用のガスセンサーの開発に最適
  • icon_check非常に高い検出パラメータと動作速度により、リーク検知、輸送安全、防衛などに最適

PC-LN2-14-1x1-VFP-NW-50

PC‑LN₂‑14‑1×1‑VFPシリーズは、標準モデル(NW)、KR163用、KR323用の3タイプがあり、用途や設置要件に応じて選択可能。カットオフ波長17.4µm、アクティブエリア1mm²と高感度性能を備えています。

カタログ ダウンロード icon_pdf

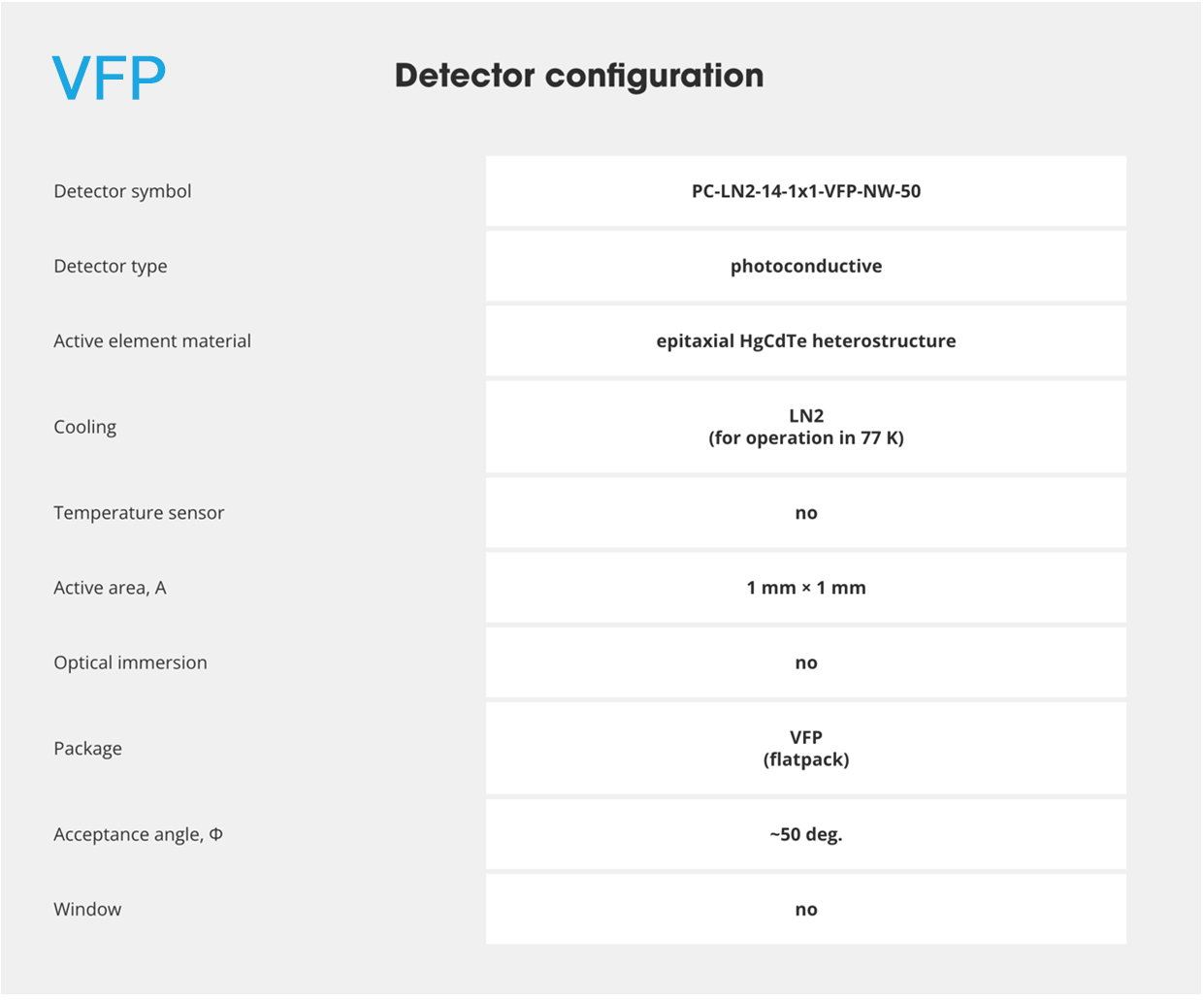

 ▪ PC-LN2-14-1×1-VFP-NW-50

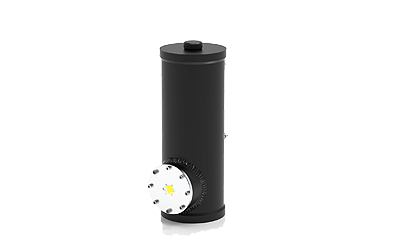

VFP‑KR163画像



 ▪ PC-LN2-14-1×1-VFP-KR163-NW-50

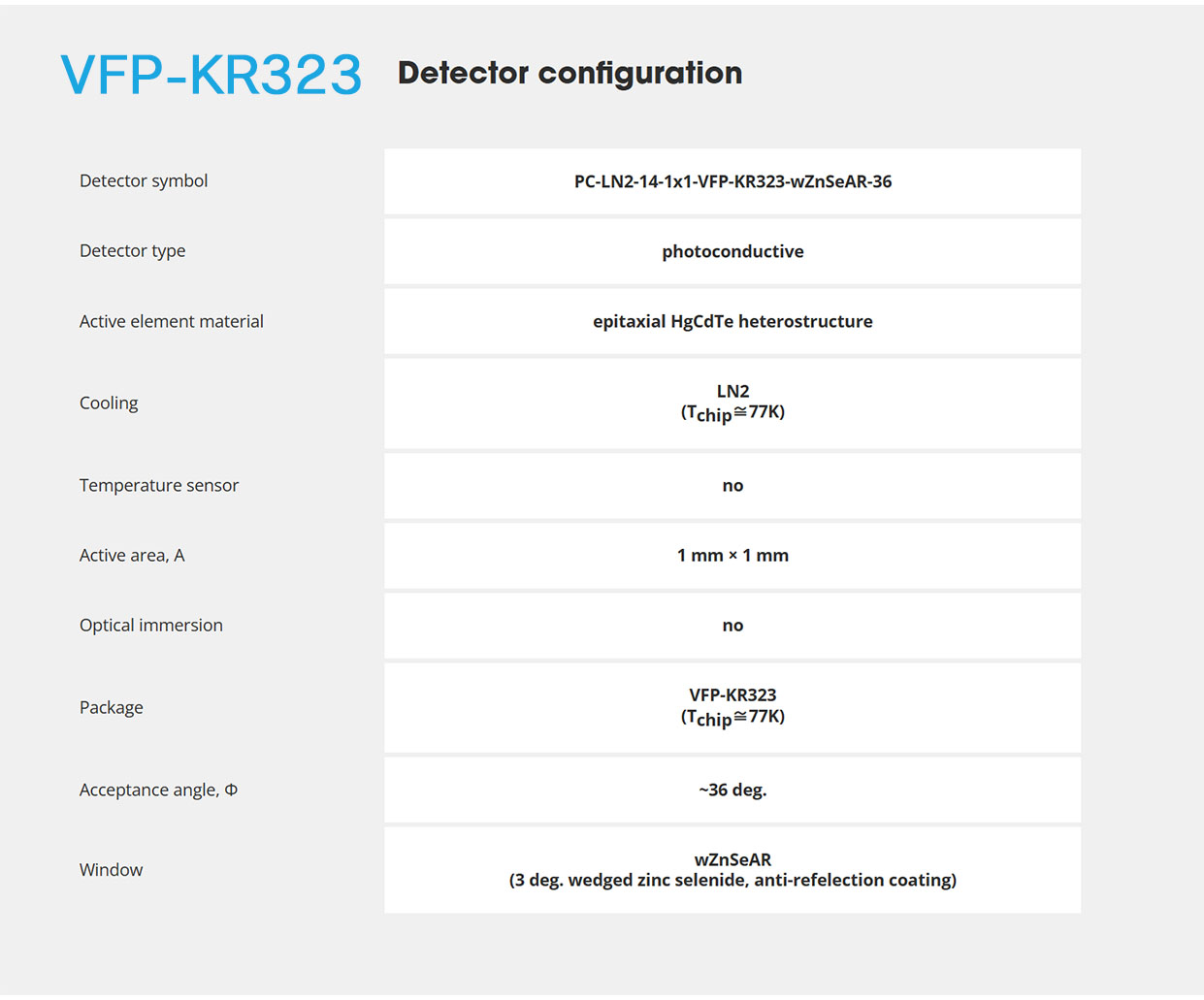

 ▪ PC-LN2-14-1×1-VFP-KR323-NW-36






PC-LN2-16.6-1x1-VFP-NW-50

PC‑LN₂‑16.6‑1×1‑VFPシリーズは、標準モデル(NW)、KR163用、KR323用(ZnSeAR窓付き)の3タイプがあり、用途や組み込み要件に応じて選択可能。10%カットオフ波長18.1µm、1mm²のアクティブエリアを備え、最適バイアス電流と電圧読み出しによる高感度検出を実現します。

カタログ ダウンロード icon_pdf





 ▪ PC-LN2-16.6-1×1-VFP-NW-50

VFP‑KR163画像

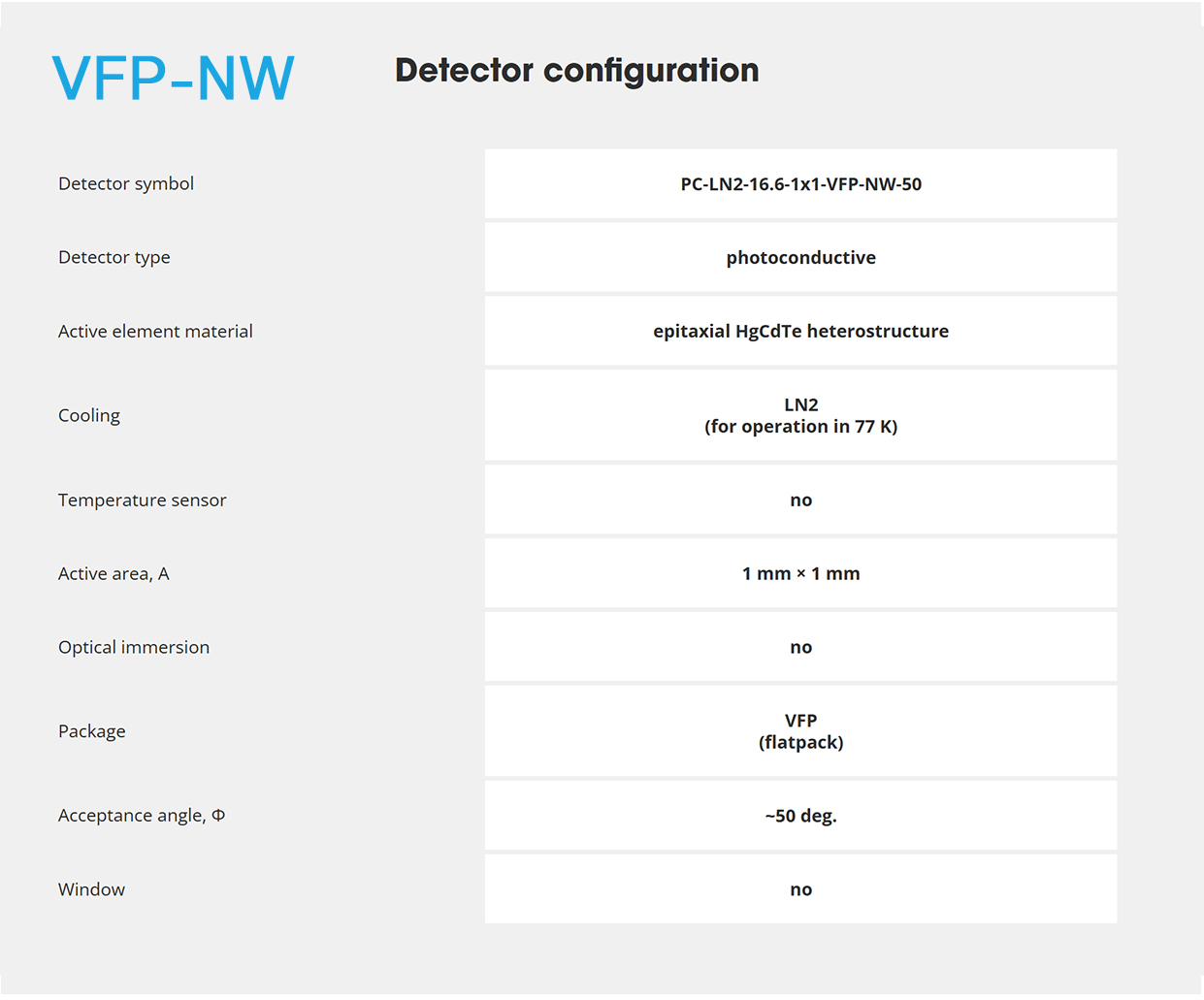

VFP-NW画像


 ▪ PC-LN2-16.6-1×1-VFP-KR163-wZnSeAR-50


VFP-KR163画像


 ▪ PC-LN2-16.6-1×1-VFP-KR323-wZnSeAR-36

VFP-KR163画像






PC-LN2-19-1x1-VFP-NW-50

PC‑LN₂‑19‑1×1‑VFPシリーズは、標準モデル(NW)、KR163用、KR323用の3タイプがあり、用途やパッケージ要件に応じて選択可能。カットオフ波長は20µm以上、アクティブエリア1mm²の高感度・広帯域性能を備えています。

カタログ ダウンロード icon_pdf

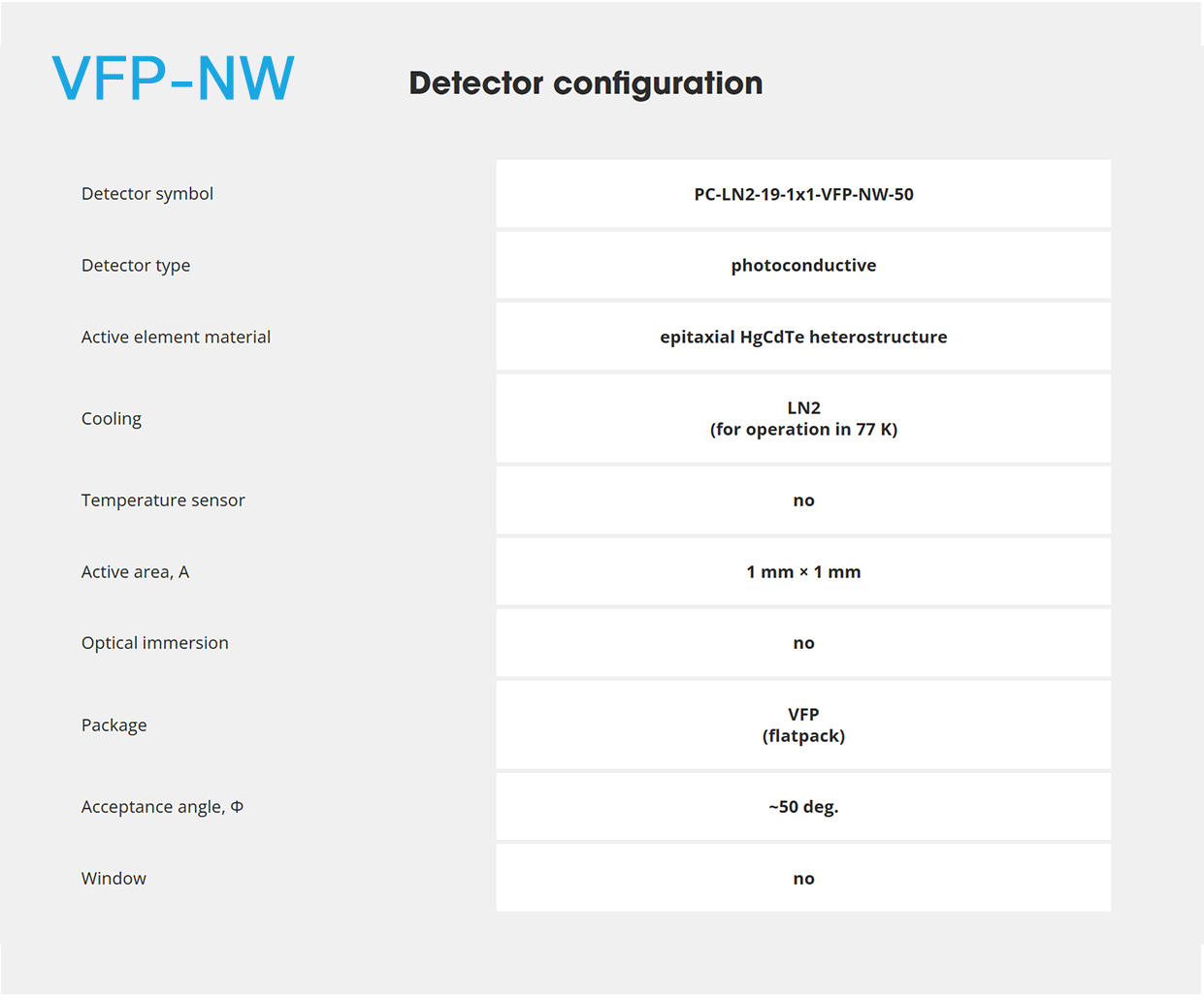

 ▪ PC-LN2-19-1×1-VFP-NW-50

VFP‑KR163画像


VFP-NW画像

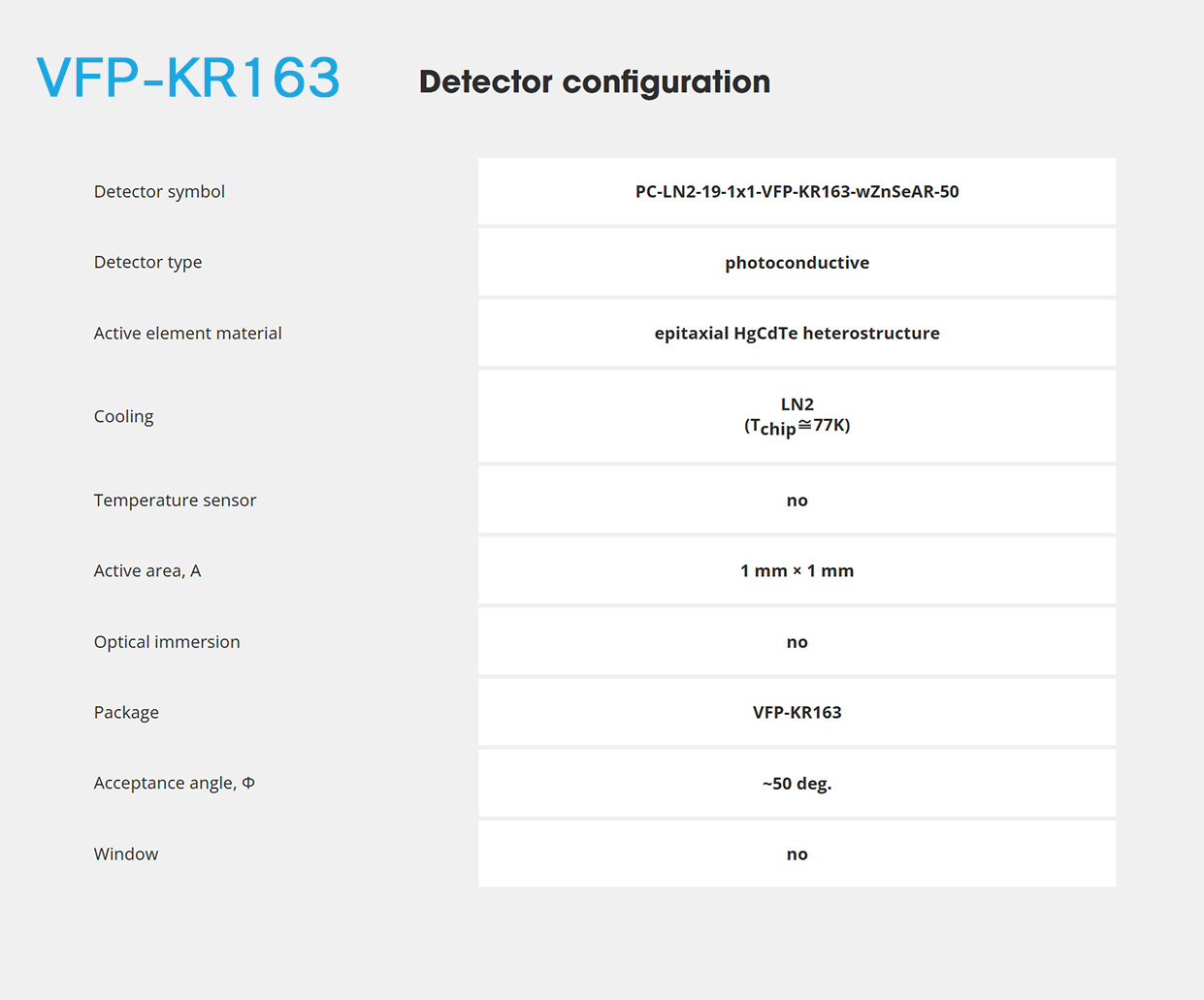

 ▪ PC-LN2-19-1×1-VFP-KR163-wZnSeAR-50


VFP-KR163画像

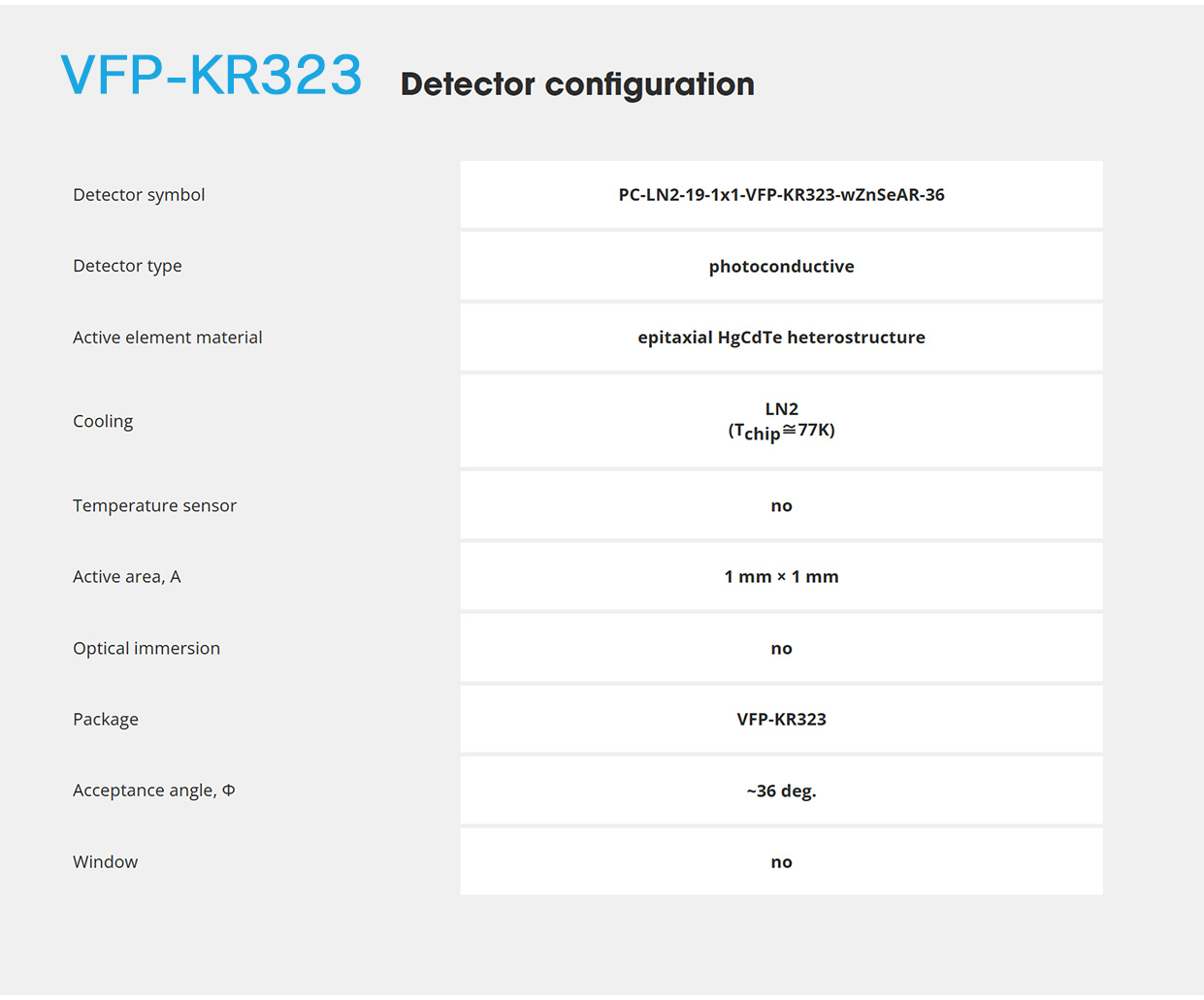

 ▪ PC-LN2-19-1×1-VFP-KR323-wZnSeAR-36

VFP-KR163画像

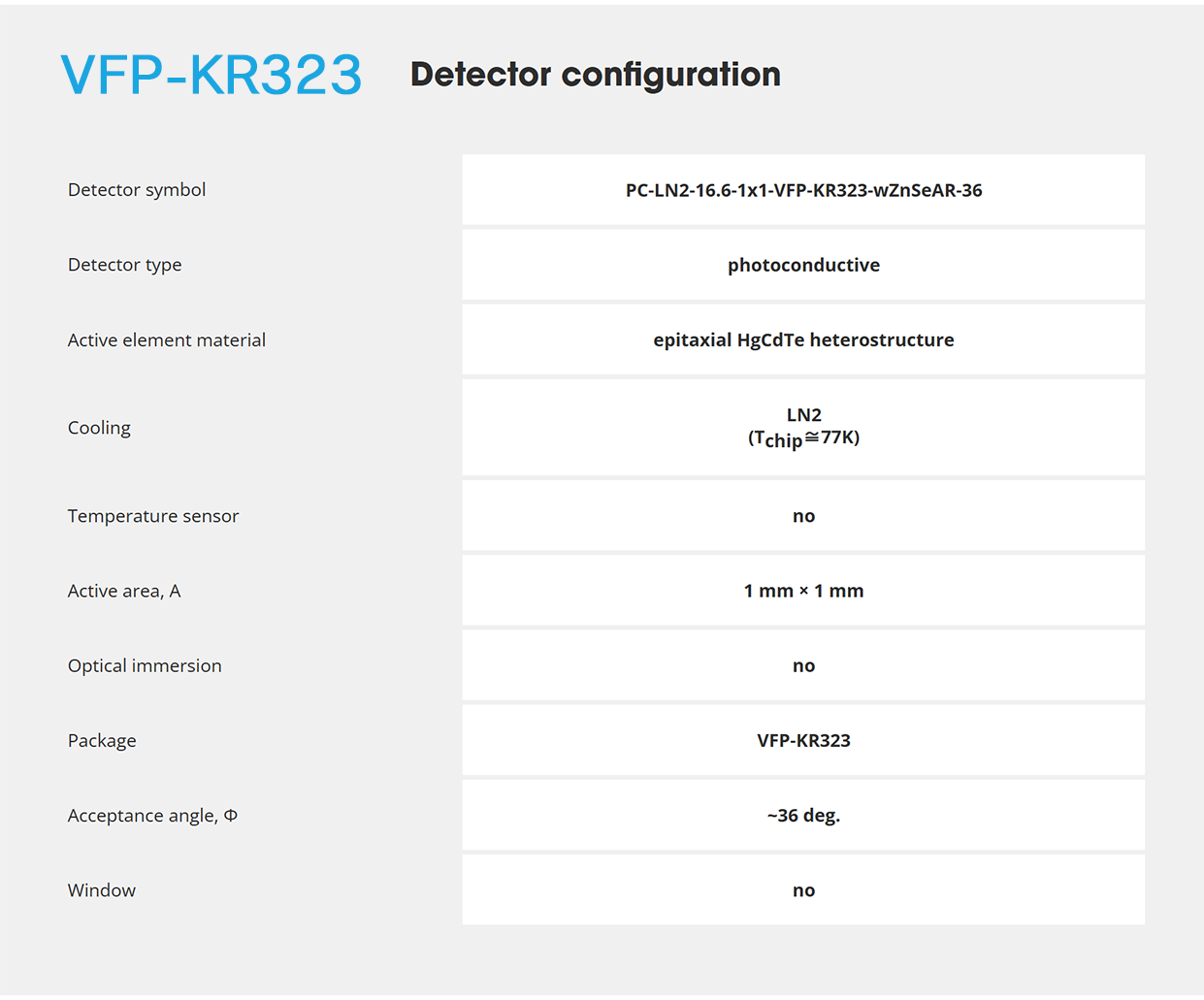

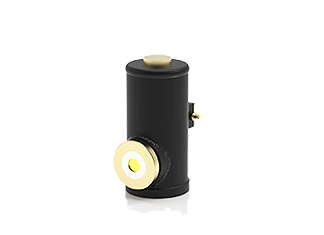

VFP-KR323画像

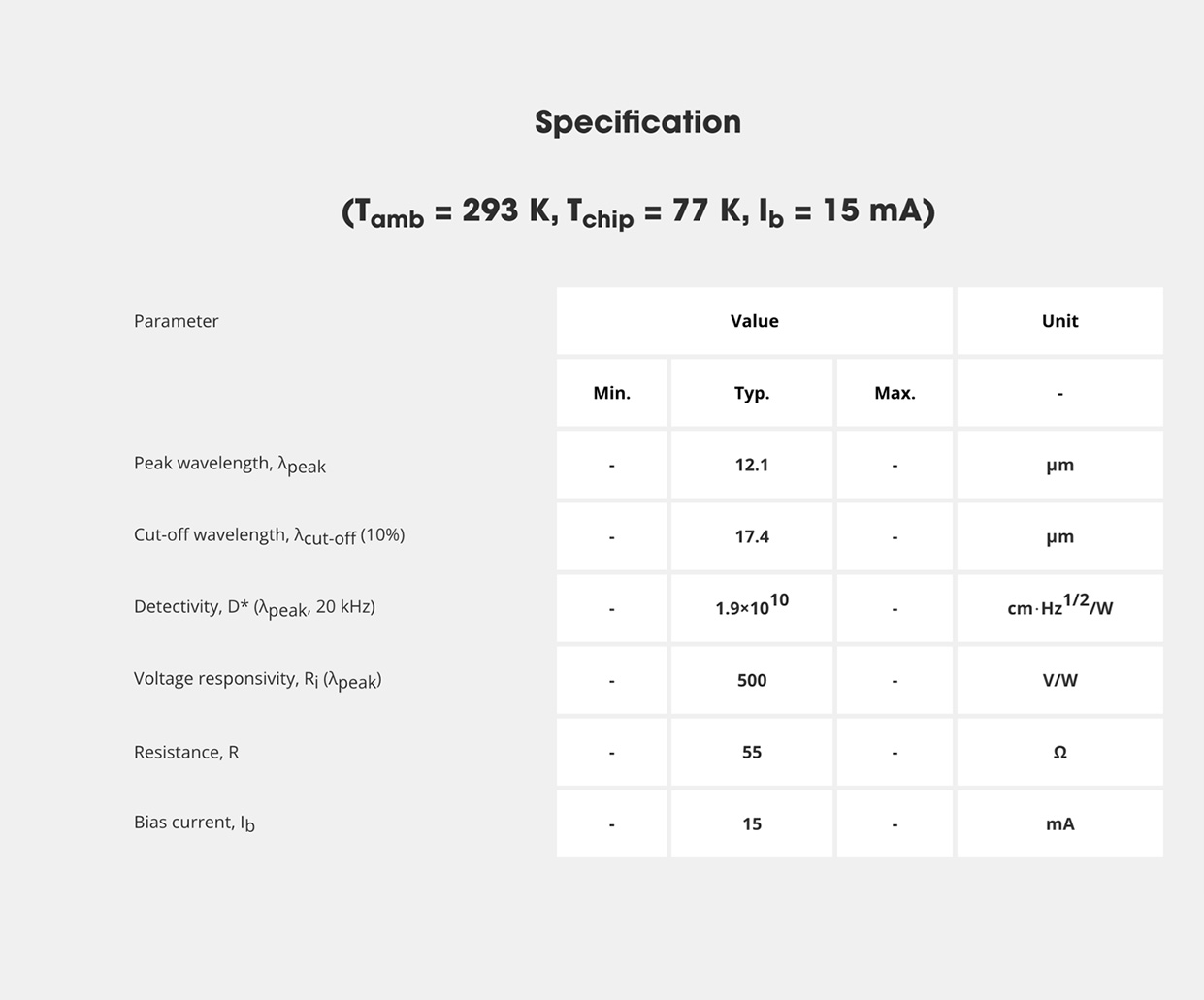

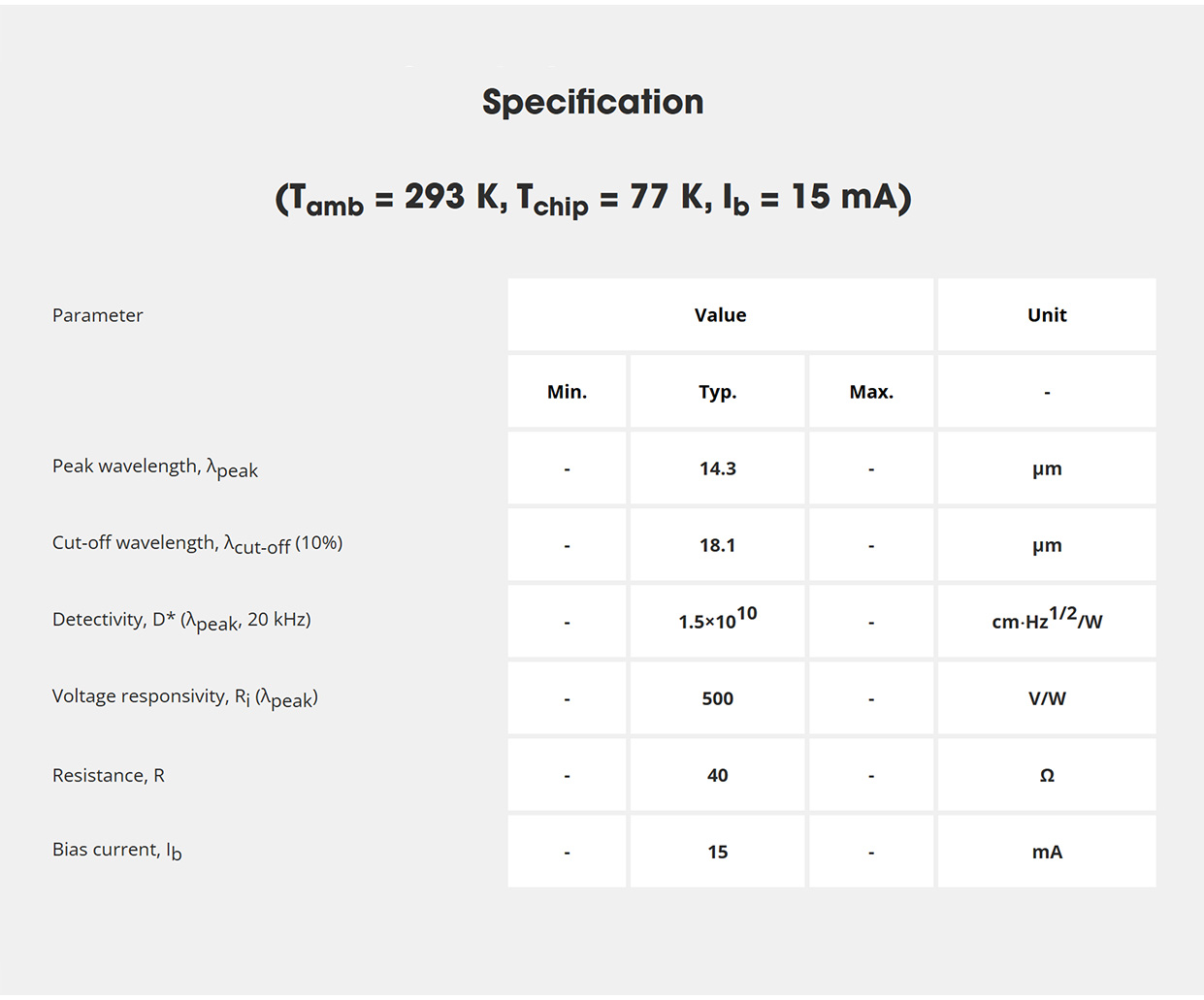

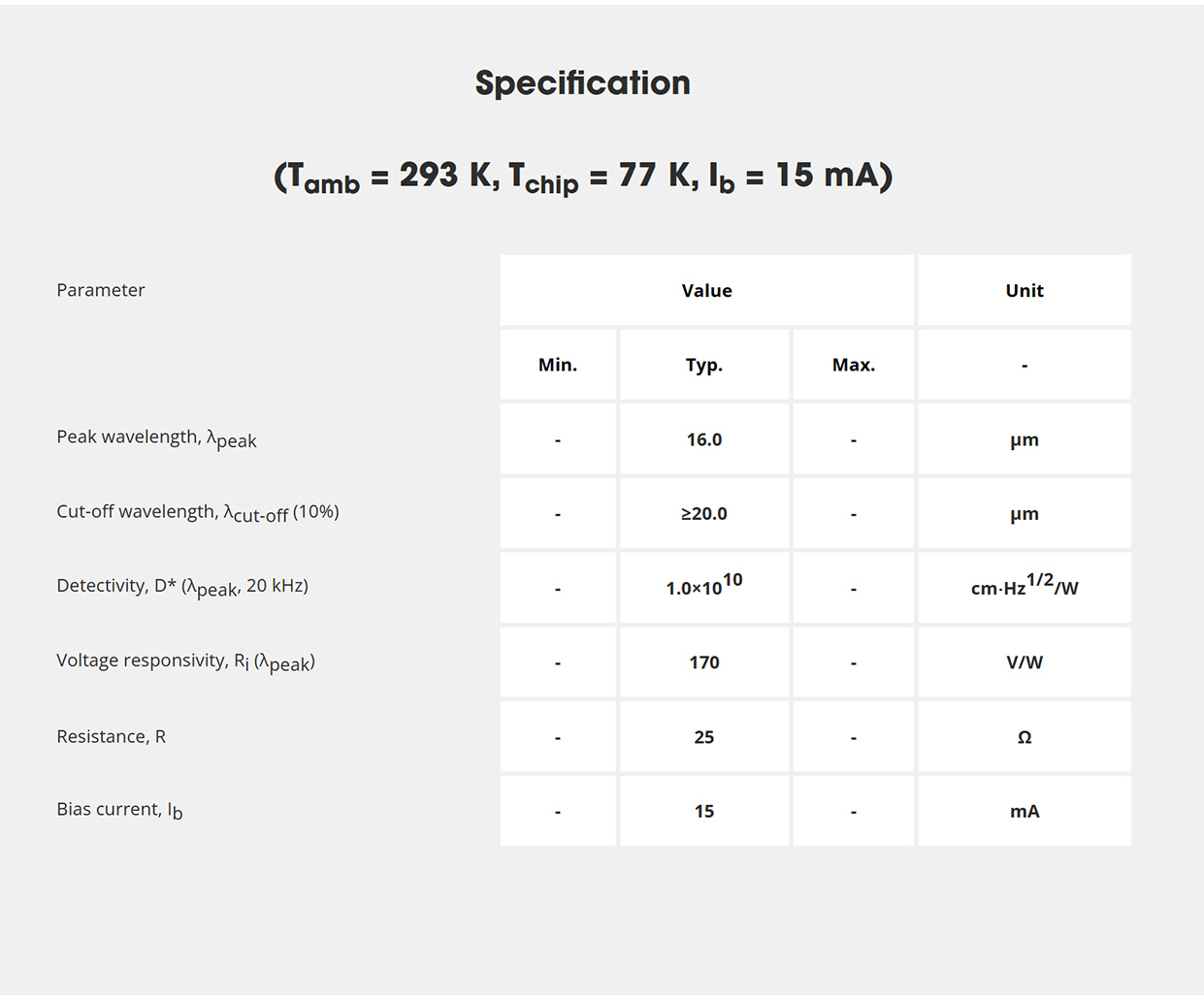

Specification画像

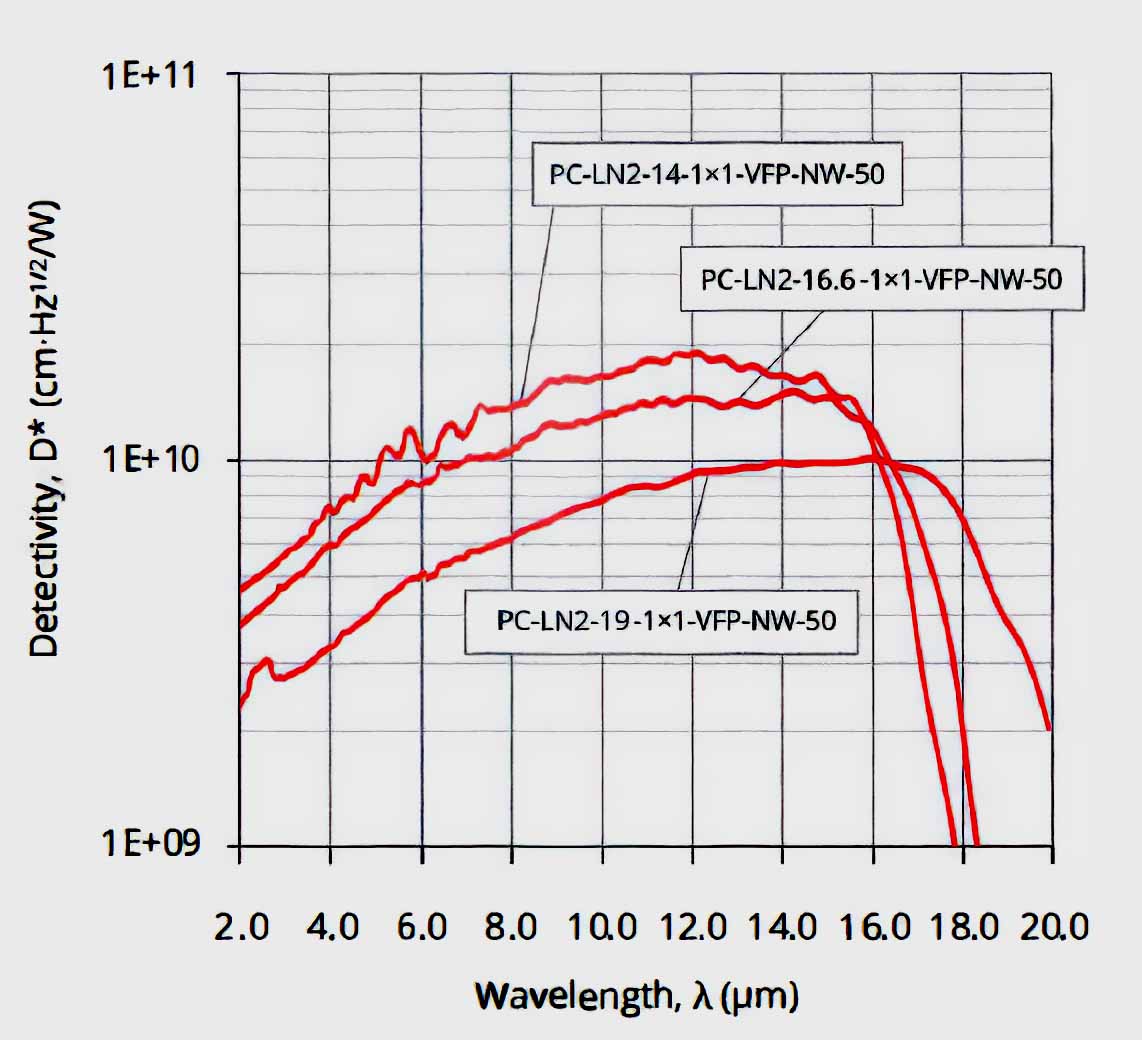

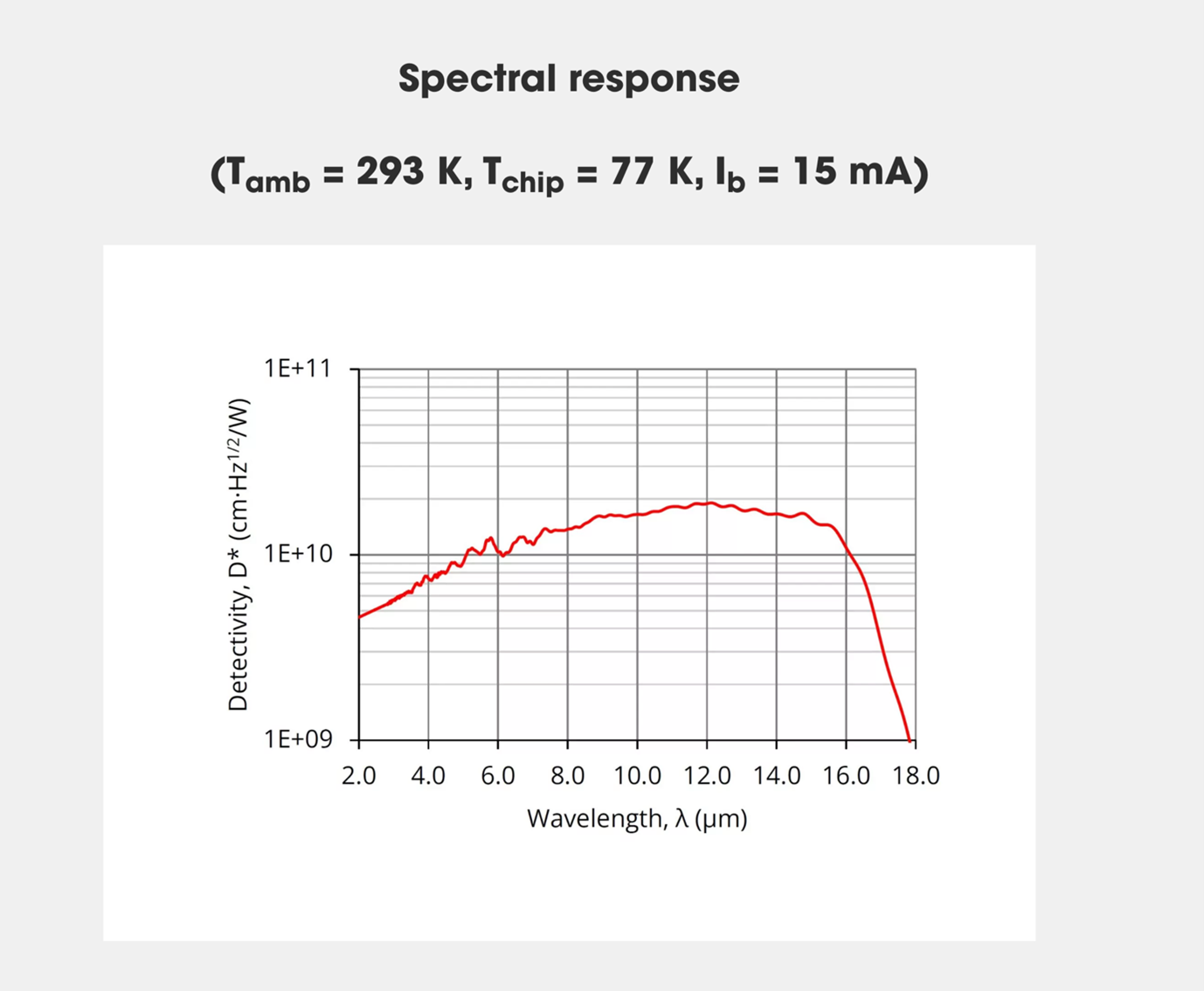

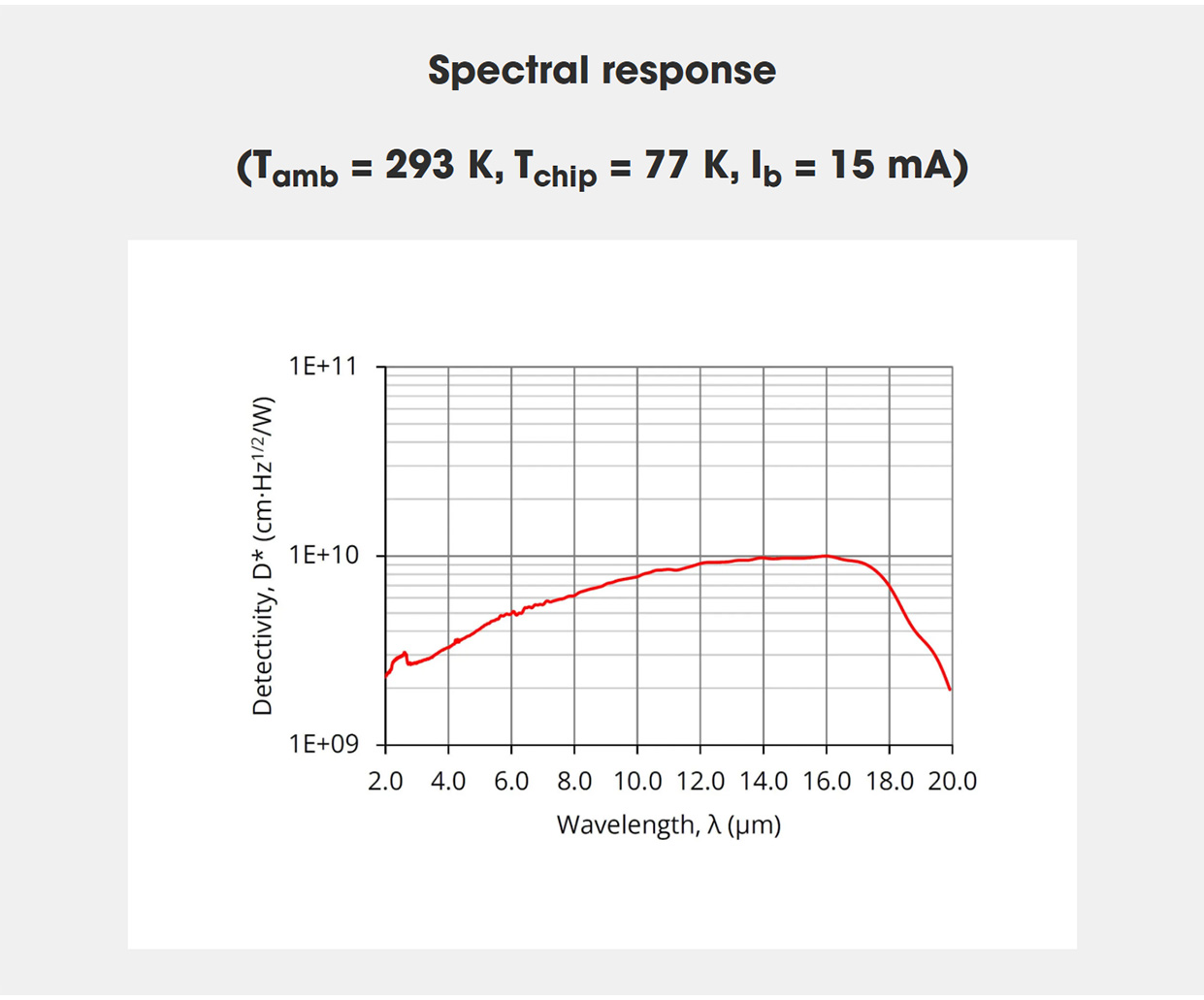

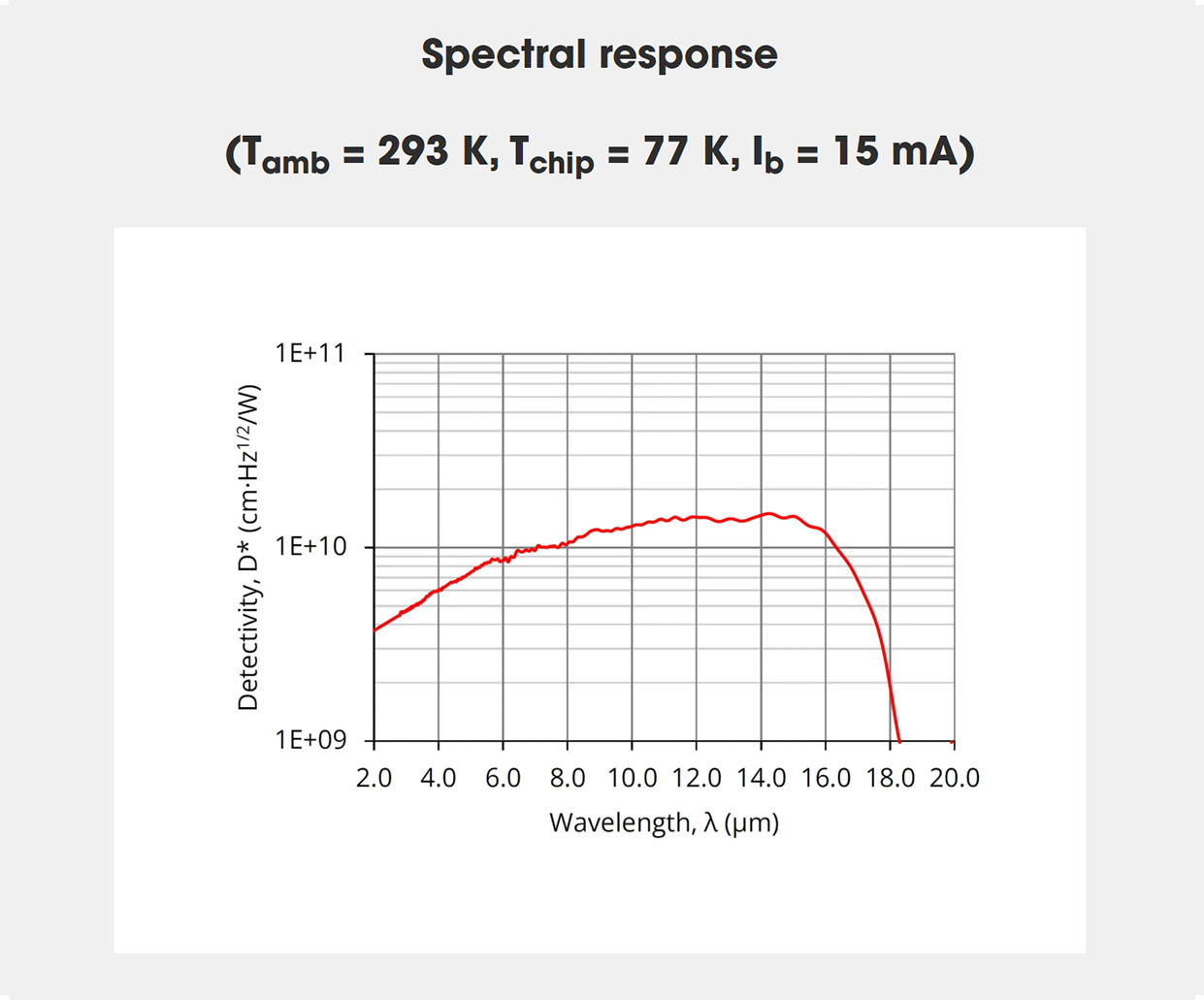

Spectral response画像
