PDA-750 フォトダイオード トランスインピーダンス アンプ

特徴

  • 8桁 ダイナミック レンジ
  • 低ノイズ 1 pA以下
  • 最大分解能 ±1/20.000
  • 低ノイズのための、充電式ニッケル水素電池
  • Wで読み出し、A/W値デジタル入力
  • 簡単なコントロールのコンピューター インターフェイス
  • ±200%のバックグランド キャンセル
  • デジタルバイアス ソース設定 -14.00V ~ +14.00V

PDA-750はフォトダイオード、光電子増倍管から発生した電流を、直接デジタル読み出しが出来る、低ノイズ、高利得のトランスインピーダンス アンプです。

フルスケール入力レンジ± 20 nAから20mA、ノイズレベル1 pA以下のダイナミック レンジを提供します。

フロントパネルからアンペア/ワットをデジタルで設定することで、現在の測定値をワット単位で表示が出来ます。A/Wの設定範囲は1,000から0.100です。

可変バイアス電源は機器に内蔵されており、被試験デバイスと直列に切り換えができます。供給できるデジタル設定電圧範囲は、-14.00Vから+14.00Vです。

オフセット制御により、現在使用されている範囲の±200%も大きなバックグランド信号をゼロにします。

受電式電池の採用によって、主電源からユニットを分離することができ、敏感な測定中に存在するグランド ループ及び電源ラインノイズの影響を排除できます。約10時間稼働します。

4 1/2 桁大型液晶ディスプレイは±20,000分の一の分解能を持ち、測定信号の非常に小さな変化の検出が可能です。

アナログ出力ポートからは、±20,000カウントのディスプレイ読み出し値に正比例した±2Vのフルスケール信号が得られます。

PDA-750には、データと機器状態の読み出しをリモートコントロールするための、双方向RS-232シリアルポートが装備されています。

PDA-750の応用は、検出器の高精度読み取り装置、検出器の暗電流の特性評価、分光計の読み出しインターフェイス、検出器のスペクトル較正、高利得高精度トランスインピーダンス アンプ、高感度高精度光パワーメーターがあります。

Ordering Information

PDA-750

フォトダイオード アンプ

PDA-750-10DP

フォトダイオードとスタンド付きフォトダイオード アンプ

DA-750 仕様

PDA-750 仕様

フルスケール範囲

± 20 nA to ± 20 mA in decade steps, 1 pA maximum resolution

ダメージなしの最大入力電流

±  25 mA

測定不確実性

± 0.05 % of Reading ± 2 Least Significant Digits

A/W 設定

0.100 to 1.000 A/W in increments of .005 A/W

入力インピーダンス (DC to 2 KHz)

Zero Ohms Virtual Ground, Single Ended

入力キャパシタンス

25 pF

出力インピーダンス

100 Ohms

バイアス電圧

Selectable from – 14 V to + 14 V in 6.5 mV increments

アナログ出力ポート

± 2 V corresponds to ± 20 000 counts of range in use

ノイズとドリフト

< ± 1 pA/5 seconds on most sensitive range

背景キャンセリング

± 200 % of the range in use

アナログ出力ポート周波数応答

DC to 2 KHz, most sensitive range, DC to 40 KHz, least sensitive range

RS-232 インターフェイス

9600 Baud, N-8-1, 3 wire, Bi-directional, Cable Provided

表示

4 1/2 Digit LCD, 0.4 “ high

電源

充電式ニッケル水素電池 約10時間使用

外部電源/充電器

85 – 250 VAC, 50-60 Hz, < 9 VA

コンセント

日本 Adaptors provided for US, Continental Europe, Great Britain and Australia

動作温度範囲

0 – 40 ℃

サイズ

140 x 63 x 215 mm  (5.5” W x 2.5” H x 8.5” L)

重さ

0.9 kg  2 Lbs.,  (外部電源を除く)

ケーブル

RS-232,        426cm     14 feet max length

CE 認証

Yes

付属品

RS-232 ケーブル、電源/充電器、取扱説明書

保証

2年 Components and Workmanship, 30 Day Satisfaction Guarantee

アプリケーション ソフト

ダウンロード(下記) TTI website, www.terahertztechnologies.com

ダウンロード

Data Sheet  PDA-750 Data Sheet

Manual PDA-750 Manaul

Software Download  PDA-750-VI

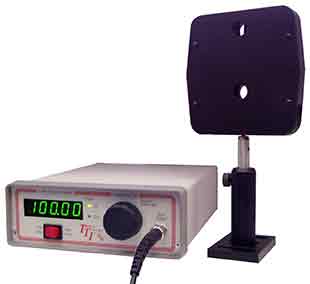

C-995 デジタル 回転ディスク オプティカル チョッパー

特徴

  • 4Hzから5,000Hzの広い周波数レンジ
  • 結晶コントロール周波数
  • 大型5桁LED ディスプレイ
  • コンピューターコントロール インターフェイス
  • カバー付きのチョッパーブレード

C-995 オプティカル チョッパーは4Hzから50,000Hzまでを正確にチョッピングするマイクロプロセッサーベース。C-995オプティカル チョッパーのコントローラー前面パネルには5桁のLEDでチョッピング周波数の表示、チョッピングのデジタル入力が可能です。
C-995は0.001Hzの分解能で、チョッピング スピードを設定、機器の状態を読み取り出来る双方向RS232ポートを備えています。

C-995 オプティカル チョッパーは位相ロックループ コントロール システムを使用して設計しています。チョッピング速度4Hzから5kHzの外部クロックに同期できます。コントローラーは、外部クロック周波数を表示します。

C-995 コントローラーからオプティカル チョッピング ヘッドの接続コードの長さは約3mです。

チョッピングヘッドは直径15mmの開口部(穴)が2個あります。
2個の開口部はそれぞれ高周波数用と、低周波数用です。
ブレード1枚で高周波と低周波の2 in 1チョッパーとしてご使用頂けます。
内側:高周波数 / 3スロット(スロット幅30mm)
外側:低周波数 / 30スロット(スロット幅4.5mm)

C995 Optical Chopper Ordering Information

C-995

4 Hz to 5KHz 保護カバー付きチョッパー
(5/8" 穴) 内側 3スロット ブレード/外側30スロット ブレード

C-995-OH

4 Hz to 5KHz 保護カバー無しチョッパー
内側 3スロット ブレード/外側30スロット ブレード

C-995-3

4 Hz to 500Hz 保護カバー無しチョッパー
(1" 穴)  3 スロット ブレード

C-995-OH-3

4 Hz to 500Hz 保護カバー無しチョッパー
 3 スロット ブレード

C-995-Blade

3/30 スロット ブレード

C-995-Blade-3S

3 スロット ブレード

C-995 オプティカル チョッパー 仕様

C-995 Optical Chopper Specifications

チョッピング周波数範囲

4 Hz – 500 Hz ( 内側スロット), 40 Hz – 5 KHz (外側スロット)

口径サイズ

 直径15 mm (0.6 inch), と15mm x 4.5 mm    (0.6 inch by 0.2 inch)

周波数コントロール

位相ロック ループ、 ダイレクト デジタル合成

周波数不確定性

設定の±.0025 %

位相ジッター

0.1 % peak to peak, 3 slot section, 1.0 % peak to peak, 30 slot section

位相ロック セトリング

< 3 seconds

外部クロック入力

TTL, CMOS Compatible Square Wave, 4 Hz to 5000 Hz

同期信号出力

TTL, CMOS Compatible Square Wave

表示

Five Digit, high intensity green, 0. 5 “ high

チョッピング周波数の温度係数

< 10 ppm/C

周波数分解能 (W/ RS-232 Control)

.001 Hz

周波数分解能 (W/ 前面パネル コントロール)

.01 Hz

外部クロック使用時のカウンター分解能

0.1 Hz, 1 Hz

RS-232 インターフェイス

9600 Baud, N-8-1, 3 wire

チョッパーヘッドのマウント

スタンダード 8-32 タップ穴, マウンティング ロッドとスタンド

チョッパーブレードの直径

4.1 inch diameter (104.2mm)

動作温度範囲

0 – 40 ℃

サイズ (ヘッド)

114 mm x 114 mm x 51 mm、4.5 “ H x 4.5 “ W x 2 “ D

サイズ (コントローラー)

69 mm, 178 mm, 231 mm、2.7 “ H x 7 “ W x 9.1 “ D

接続ケーブル (ヘッドとコントローラー)

3m (Coiled Cord 10 feet max length)

電源

95-260 VAC, 50-60 Hz, 15 VA Max

CE Certification

Yes

重さ

1.36 Kg、3 lbs,

付属品

マウンティング ロッドとスタンド、RS232ケーブル、電源コード、取扱説明書

保証

2年  Components and Workmanship, 30 Day Satisfaction Guarantee

アプリケーション ソフト

こちらからダウンロード

カタログ ダウンロード/取扱説明書/ソフトウエア ダウンロード

Data Sheet  C-995 Data Sheet

Manual C-995 Manual

Software Download  C-995-VI
