光学時間領域反射率計 Terahertz Technologies

光学時間領域反射率計 光ファイバー試験装置

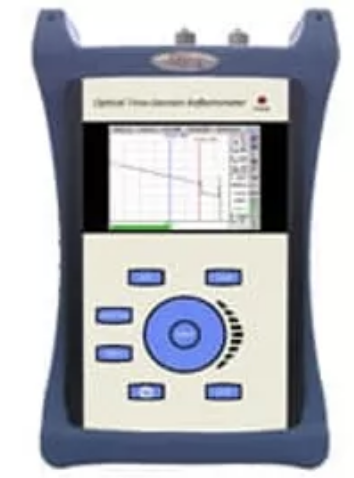

FTE-7500A-CWDM-12 OTDR

特徴
  • 35 dBダイナミックレンジ

  • インスタント機能

  • フルオート、構築、エキスパートモード
  • 1メートル デッドゾーン

  • 合格/不合格機能を備えたイベントテーブル

  • トレースオーバーレイ機能

  • 約500トレースのオンボードメモリ

  • オートウェーブパワーメーター

  • 安定した光源

  • ライブファイバー検出

  • ビルトインオートセンター/パス/フェイルビデオスコープ

  • 可視障害ロケーター

  • USBフラッシュドライブポートおよびミニUSBポート

  • コンテクストセンシティブへルプ機能と長バッテリー寿命

  • 軽量で頑丈な筐体

  • 読みやすいカラーディスプレイ

  • CertSoftレポーティングソフトウェア



FTE7500A-CWDM-12は、単一のOTDRで最大12のCWDM波長を提供します。

これらのOTDRは、8、10、または12のCWDM波長で注文できます。

標準ユニットには、8波長の1471-1611nmと10波長の1431-1611nmが含まれます。

または、1471-1611nm 8波長ユニットを使用して12波長ユニットを構成し、

選択した4つの追加波長を追加します。

ボタンを1つ押すだけで、1、2、または最大12の波長でファイバーをテストします。

フォールトファインダーモードでは、1つのボタンを使用して

テスト中のファイバーをスキャンします。

OTDRは、選択した波長で最適なパラメーターを選択し、

イベント分析を表示します。

オンボードのブロードバンドパワーメーターは、

OTDR構成と一致するように最大12のCWDM波長で較正されます。

FTE7500A-CWDMは、CW光源としても使用できます。

オンボードパワーメーターを使用した試運転または

損失テストのCW光源として、構成された波長のいずれかを選択します。

CertSoftソフトウェアスイート、プロジェクトレポート、

およびドキュメントは、付属のCertSoftレポートソフトウェアを使用すると、高速で簡単です。

レポートには、トレースグラフ、回路図とテーブルの分析、

損失テストテーブル、およびコネクタイメージを含めることができます。



仕様
波長 1271nm-1611nm構成済み+/-3nm
ダイナミックレンジ 35dB
パルス幅 5-20,000ns
測定単位 km, kf, mi
イベントデッドゾーン 1分
減衰デッドゾーン 4分
解決 0.125 – 32m
距離の不確実性 ±(0.75m + 0.005%×距離+サンプリング分解能)
フルスケール距離範囲 1 – 240km
一般的なリアルタイムリフレッシュレート 2 Hz
グループ屈折率(GIR) 1.024-2.048
直線性 ±0.05dB /dB
記憶容量 ~500
メモリタイプ 内部および外部フラッシュドライブ
電源/充電器 ユニバーサル
電池 8時間
保存温度 -20℃から60℃
使用温度範囲 -10℃~50℃
寸法(ゴムブーツなし) 長さ7.75インチ×幅4.5インチ×高さ2.25インチ(長さ197mm×幅114mm×高さ57mm)
重量 2ポンド
通信ポート USBおよびUSBフラッシュドライブポート
コネクタスタイル FC, ST, SC交換可能
付属品 ユニバーサル電源アダプター、交換可能なFCおよびSCアダプタ、Windows互換のCertSoftソフトウェア、CD上のラバーブートおよびマニュアル



パワーメーター仕様

検出器タイプ InGaAs
コネクタのタイプ 交換可能-FC/ST/SC/1.25mm univおよび2.5mm univ
測定範囲 +5~ -77dB (CATV-+25~ -57dB)
校正された波長 CWDM波長、1271~1611nm、さらに850および1300nm
測定単位 dBm、dB
解決 0.01dB
CWソース
ファイバータイプ シングルモード
標準波長 OTDRアプリケーション用に構成された全ての波長±3nm
出力電力 0dBm
レーザー安全分類 FDA/CDRHおよびIEC-825-1規制に基づくクラスI安全性
変調モード CW、270Hz、1000Hz、2000Hz
可視光源
エミックタイプ レーザーフォトダイオード
波長 650nm±5nm
コネクタのタイプ 2.5mmユニバーサル
出力電力 最大1mW
